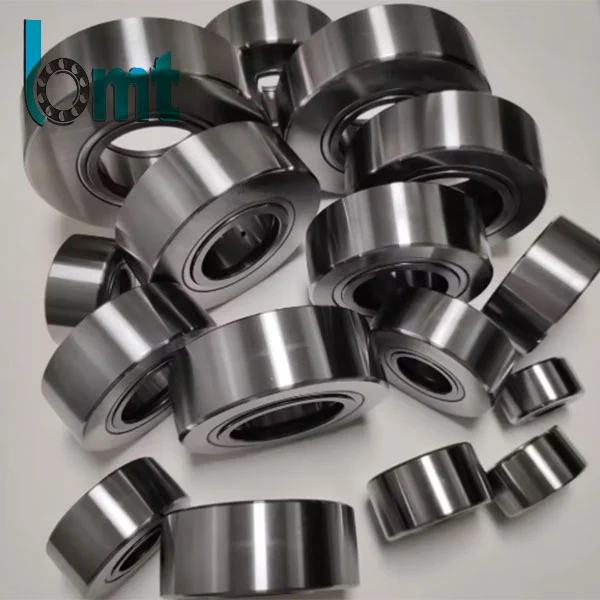

Stützrollen

Joch-Laufrollen sind Speziallager mit einem jochförmigen Gehäuse, die für Orbitalbewegungen oder die Unterstützung linearer Gleissysteme konzipiert sind. Sie werden häufig in Verpackungsmaschinen, in der industriellen Automatisierung und in Materialtransportgeräten eingesetzt. Der umlaufende Außenring hat eine ballige oder zylindrische Oberfläche, gepaart mit Wälzkörpern im Inneren, wodurch er Radiallasten und gelegentlichem Axialschub unter verschiedenen Betriebsbedingungen standhalten kann.

Anfrage absenden

Produktbeschreibung

Woraus dieses Produkt besteht

Jochartige Laufrollen bestehen aus einem U-förmigen Joch (mit Befestigungslöchern für eine feste Installation), einem Außenring, der sich um eine zentrale Welle dreht, und Wälzkörpern – normalerweise Nadelrollen. Die meisten Modelle verfügen über Dichtungen, um das Eindringen von Schmutz, Ablagerungen oder Wasser zu verhindern, was sowohl bei Innen- als auch bei Außenaufstellung von Vorteil ist.

Das normalerweise aus geschmiedetem Stahl gefertigte Joch ist zur Erhöhung der strukturellen Festigkeit behandelt, und der Außenring ist gehärtet, um dem Verschleiß durch den Kontakt mit Führungsschienen oder Schienen standzuhalten. Basierend auf Feldbeobachtungen ermöglicht dieses Design eine stabile Montage und eine gleichbleibende Leistung bei Anwendungen, bei denen sich Komponenten entlang vordefinierter Pfade bewegen.

Yoke Type Track Rollers

Technische Parameter

		Stützrollen: LR-Serie
	Abmessungen (mm)				Grundlastangaben
Bezeichnung	D	d	C	rmin.	dyn. Cr w KN	stat. Cor w KN
LR50/5NPPU	17	5	7	0.2	1.69	0.94
LR50/6NPPU	19	6	9	0.3	2.7	1.37
LR50/7NPPU	22	7	10	0.3	3.3	1.7
LR50/8NPPU	24	8	11	0.3	4.3	2.39
LR5000 KDD	28	10	12	0.3	4.75	2.85
LR5000 KDDU	28	10	12	0.3	4.75	2.85
LR5000 KKW	28	10	12	0.3	4.75	2.85
LR5000 NPPU	28	10	12	0.3	4.75	2.85
LR5001 KDD	30	12	12	0.3	5.1	3.1
LR5001 KDDU	30	12	12	0.3	5.1	3.1
LR5001 KKW	30	12	12	0.3	5.1	3.1
LR5001NPPU	30	12	12	0.3	5.1	3.1
LR5200 KDD	32	10	14	0.6	6.8	4.1
LR5200 KDDU	32	10	14	0.6	6.8	4.1
LR5200 KKW	32	10	14	0.6	6.8	4.1
LR5200NPPU	32	10	14	0.6	6.8	4.1
LR5002 KDD	35	15	13	0.3	6.5	4.15
LR5002 KDDU	35	15	13	0.3	6.5	4.15
LR5002 KKW	35	15	13	0.3	6.5	4.15
LR5002 NPPU	35	15	13	0.3	6.5	4.15
LR5201 KDD	35	12	15.9	0.6	8.7	5.2
LR5201 KDDU	35	12	15.9	0.6	8.7	5.2
LR5201 KKW	35	12	15.9	0.6	8.7	5.2
LR5201 NPPU	35	12	15.9	0.6	8.7	5.2
LR5003 KDD	40	17	14	0.3	7.8	5.3
LR5003 KDDU	40	17	14	0.3	7.8	5.3
LR5003 KKW	40	17	14	0.3	7.8	5.3
LR5003 NPPU	40	17	14	0.3	7.8	5.3
LR5202 KDD	40	15	15.9	0.6	10	6.3
LR5202 KDDU	40	15	15.9	0.6	10	6.3
LR5202 KKW	40	15	15.9	0.6	10	6.3
LZ5202 NPpu	40	15	15.9	0.6	10	6.3
LR5004 KDD	47	20	16	0.6	11.7	7.7
LR5004 KDDU	47	20	16	0.6	11.7	7.7
LR5004 NPPD	47	20	16	0.6	11.7	7.7
LR5004 NPPU	47	20	16	0.6	11.7	7.7
LR5203 KDD	47	17	17.5	0.6	12.8	8.4
LR5203 KDDU	47	17	17.5	0.6	12.8	8.4
LR5203 KKW	47	17	17.5	0.6	12.8	8.4
Lr5203 NPpu	47	17	17.5	0.6	12.8	8.4
LR5005 KDD	52	25	16	0.6	11.8	8.2
LR5005 KDDU	52	25	16	0.6	11.8	8.2
LR5005 KKW	52	25	16	0.6	11.8	8.2
LR5005NPPU	52	25	16	0.6	11.8	8.2
LR5204 KDD	52	20	20.6	1	16.1	10.7
LR5204 KDDU	52	20	20.6	1	16.1	10.7
LR5204 KKW	52	20	20.6	1	16.1	10.7
LR5204NPPU	52	20	20.6	1	16.1	10.7
LR5303 KDD	52	17	22.2	1	17.5	11.3
LR5303 KDDU	52	17	22.2	1	17.5	11.3
LR5303 KKW	52	17	22.2	1	17.5	11.3
LR5303 NPPU	52	17	22.2	1	17.5	11.3
LR5006 KDD	62	30	19	1	16.1	11.9
LR5006 KDDU	62	30	19	1	16.1	11.9
LR5006 KKW	62	30	19	1	16.1	11.9
LR5006NPPU	62	30	19	1	16.1	11.9
LR5205 KDD	62	25	20.6	1	18.8	13.2
LR5205 KDDU	62	25	20.6	1	18.8	13.2
LR5205 KKW	62	25	20.6	1	18.8	13.2
LZ5205 NPRP	62	25	20.6	1	18.8	13.2
LR5304 KDD	62	20	22.2	1.1	21.5	14.8
LR5304 KDDU	62	20	22.2	1.1	21.5	14.8
LR5304 KKW	62	20	22.2	1.1	21.5	14.8
LR5304 NPPU	62	20	22.2	1.1	21.5	14.8
LR5007 KDD	68	35	20	1	17.8	13.3
LR5007 KDDU	68	35	20	1	17.8	13.3
LR5007 KKW	68	35	20	1	17.8	13.3
LR5007NPPU	68	35	20	1	17.8	13.3
LR5206 KDD	72	30	23.8	1	25	18
LR5206 KDDU	72	30	23.8	1	25	18
LR5206 KKW	72	30	23.8	1	25	18
LR5206NPPU	72	30	23.8	1	25	18
LR5305 KDD	72	25	25.4	1.1	28	19.9
LR5305 KDDU	72	25	25.4	1.1	28	19.9
LR5305 KKW	72	25	25.4	1.1	28	19.9
LR5305 NPPU	72	25	25.4	1.1	28	19.9
LR5207 KDD	80	35	27	1.1	31	22.8
LR5207 KDDU	80	35	27	1.1	31	22.8
LR5207 KKW	80	35	27	1.1	31	22.8
Lr5207 NPU	80	35	27	1.1	31	22.8
LR5306 KDD	80	30	30.2	1.1	35.5	25.5
LR5306 KDDU	80	30	30.2	1.1	35.5	25.5
LR5306 KKW	80	30	30.2	1.1	35.5	25.5
Lr5306 NPPU	80	30	30.2	1.1	35.5	25.5
LR5208 KDD	85	40	30.2	1.1	35	26
LR5208 KDDU	85	40	30.2	1.1	35	26
LR5208 KKW	85	40	30.2	1.1	35	26
LR5208 NPPU	85	40	30.2	1.1	35	26
LR5307 KDD	90	35	34.9	1.5	44	32.5
LR5307 KDDU	90	35	34.9	1.5	44	32.5
LR5307 KKW	90	35	34.9	1.5	44	32.5
Lr5307 NPPU	90	35	34.9	1.5	44	32.5
LR5308 KDD	100	40	36.5	1.5	54	40.5
LR5308 KDDU	100	40	36.5	1.5	54	40.5
LR5308 KKW	100	40	36.5	1.5	54	40.5
Lr5308 NPPU	100	40	36.5	1.5	54	40.5

Stützrollen:
NATV, NATR
	Größe (mm)
Modell	d	d2	D	B	C
NATV 5 PP	5	12	16	12	11
NATR 5 PP	5	12	16	12	11
NATV 6 PP	6	14	19	12	11
NATR 6 PP	6	14	19	12	11
NATV 8 PP	8	19	24	15	14
NATR 8 PP	8	19	24	15	14
NATV 10 PP	10	23	30	15	14
NATR 10 PP	10	23	30	15	14
NATV 12 PP	12	25	32	15	14
NATR 12 PP	12	25	32	15	14
NATV 15 PP	15	27	35	19	18
NATR 15 PP	15	27	35	19	18
NATV 17 PP	17	32	40	21	20
NATR 17 PP	17	32	40	21	20
NATV 20 PP	20	37	47	25	24
NATR 20 PP	20	37	47	25	24
NATV 25 PP	25	42	52	25	24
NATR 25 PP	25	42	52	25	24
NATV 30 PP	30	51	62	29	28
NATR 30 PP	30	51	62	29	28
NATV 35 PP	35	58	72	29	28
NATR 35 PP	35	58	72	29	28
NATV 40 PP	40	66	80	32	30
NATR 40 PP	40	66	80	32	30
NATV 45 PP	45	72	85	32	30
NATR 45 PP	45	72	85	32	30
NATV 50 PP	50	76	90	32	30
NATR 50 PP	50	76	90	32	30

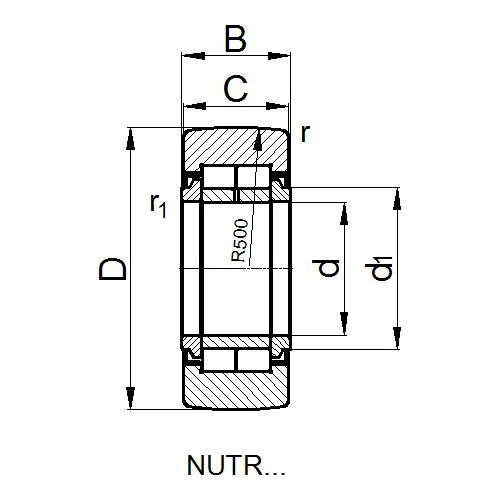

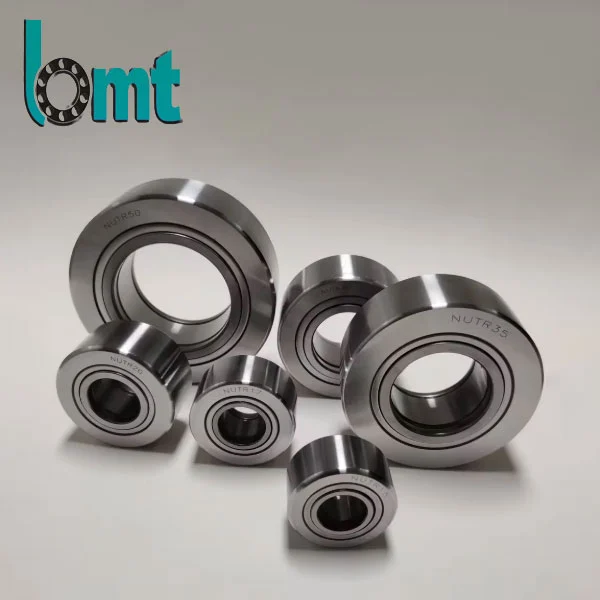

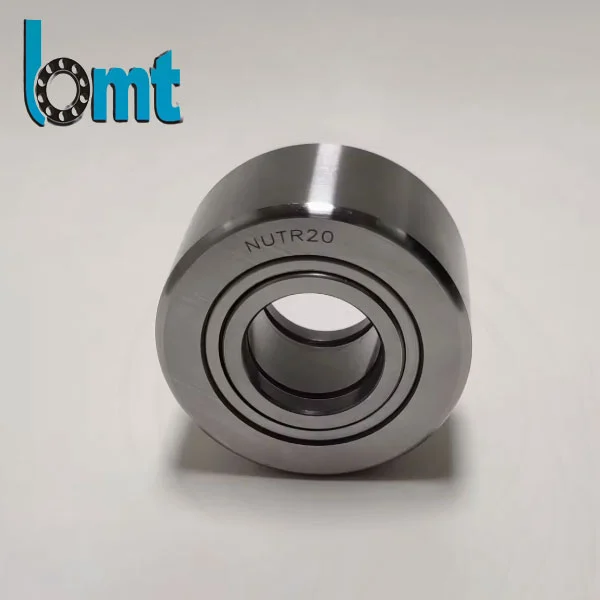

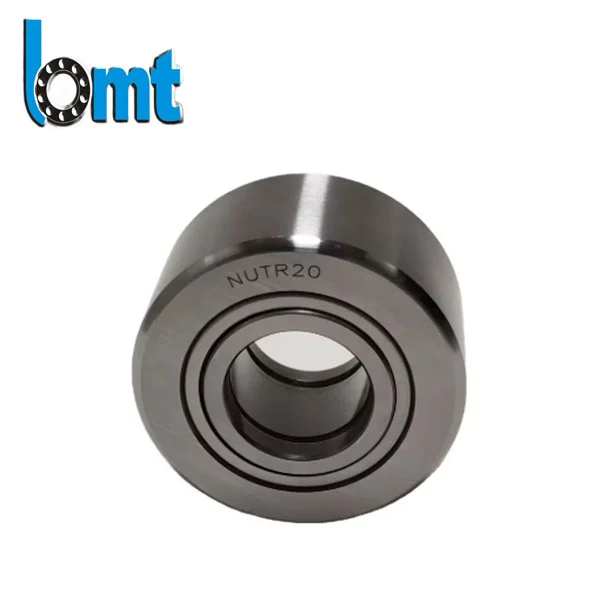

NUTR PWTR
	Abmessungen (mm)							Grundlastangaben
Bezeichnung	D	d	B	C	d1	rmin.	r1 min.	dyn. Cr KN	stat. Cor KN	Fr permKN	Für permKN
ERNÄHRUNG15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
NUTR17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
NUTR1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
NUTR1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
NUTR20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
NUTR2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
NUTR25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
NUTR2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
Nutr30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
NUTR3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
NUTR35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
NUTR40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
NUTR45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
NUTR4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
NUTR50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

Welche Vorteile bietet es?

•Belastbarkeit: Joch-Laufrollen können dank ihrer robusten Jochstruktur und der optimierten Anordnung der Wälzelemente erhebliche radiale Belastungen bewältigen. Dadurch eignen sie sich für Geräte wie fahrerlose Transportfahrzeuge (FTS) oder Fließbandförderer, bei denen eine zuverlässige Gewichtsunterstützung unerlässlich ist.

•Flexible Montage: Das U-förmige Joch mit vorgebohrten Löchern vereinfacht die Installation. Benutzer dieser Rollen stellen häufig fest, dass das Design den Austausch und die Montage beschleunigt.

•Haltbarkeit unter allen Bedingungen: Robuste Dichtungen schützen interne Komponenten vor Verunreinigungen und reduzieren die Wartungshäufigkeit in staubigen oder feuchten Umgebungen. In Umgebungen, in denen Materialien im Freien oder bei der Lebensmittelzubereitung gehandhabt werden, wird diese Qualität besonders geschätzt.

Anwendungsfälle aus der Praxis

•Eingetragen in der industriellen Automatisierung: In Roboterschweißstationen führen Joch-Laufrollen die Bewegung von Roboterarmen entlang linearer Schienen, unterstützen das Gewicht des Arms und sorgen gleichzeitig für eine präzise Positionierung. Dank des Feedbacks eines Automatisierungssystemintegrators haben diese Walzen dazu beigetragen, einen zuverlässigen Betrieb auch bei langen Produktionsläufen zu gewährleisten.

•Materialhandhabung: In Lagerfördersystemen tragen diese Rollen schwere Paletten, während sie sich entlang von Führungsschienen bewegen. Laut einem Hersteller von Logistikausrüstung hat das Dichtungsdesign der Rollen den Wartungsaufwand in Anlagen mit hohem Staubaufkommen verringert.

Unser Qualitätsansatz

Bei BMT wissen wir, dass Stützrollen unter vielfältigen und oft anspruchsvollen Bedingungen eingesetzt werden, weshalb Qualität weiterhin im Mittelpunkt steht. Jede Rolle wird auf die Härte des Außenrings, die Funktionalität der Dichtung und die strukturelle Integrität des Jochs untersucht. Diese Prüfungen sollen dazu beitragen, sicherzustellen, dass das Produkt die typischen Leistungsanforderungen für die vorgesehenen Anwendungen erfüllt.
