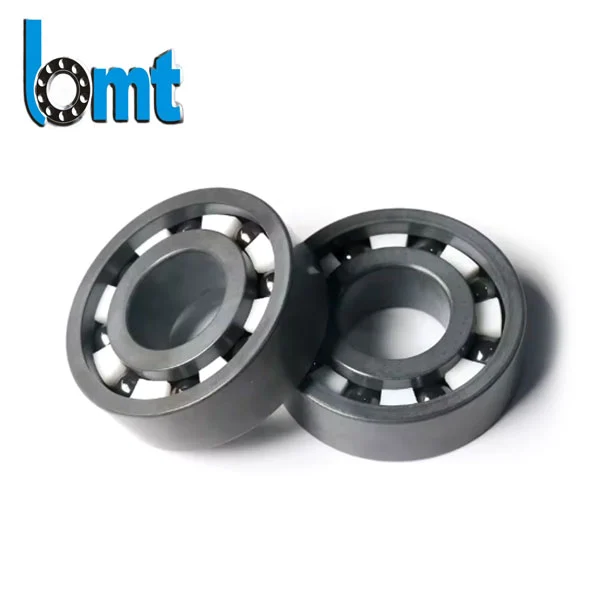

Hochtemperaturlager

BMT ist ein 2004 gegründeter Lagerhersteller, der produziert Hochtemperaturlager Entwickelt für den Einsatz in Umgebungen, in denen herkömmliche Lager aufgrund von Schmierstoffversagen oder Materialverformung ausfallen.

Was sind Hochtemperaturlager?

Hochtemperaturlager sind so konstruiert, dass sie unter erhöhten Temperaturbedingungen, für die Standardlager nicht geeignet sind, eine stabile mechanische Leistung aufrechterhalten. In herkömmlichen Lagern zersetzen sich Schmierstoffe typischerweise oberhalb von 120 °C, was zu erhöhter Reibung und Verschleiß führt.

BMT-Hochtemperaturlager sind für Betriebsbereiche von 175 °C bis 350 °C bei fettgeschmierten Ausführungen und bis 1000 °C bei Ausführungen mit Keramikwerkstoffen und Festschmierstoffen ausgelegt. Die Struktur kann je nach Anwendungsanforderungen hitzebeständigen Lagerstahl, keramische Wälzkörper und Hochtemperatur-Käfigmaterialien umfassen.

Diese Konstruktionskonfigurationen tragen dazu bei, die Dimensionsstabilität aufrechtzuerhalten, den Schmierstoffverlust zu reduzieren und den kontinuierlichen Betrieb in thermischen Umgebungen zu unterstützen.

Typische Anwendungen
Metallverarbeitungsgeräte, Automobilwärmezonen, Industrieöfen, Trocknungssysteme, Luft- und Raumfahrtkomponenten und Stromerzeugungsgeräte.

Material- und Designoptionen

Abhängig von den Betriebsbedingungen können Hochtemperaturlager hergestellt werden mit:

Hitzebeständiger Wälzlagerstahl für Umgebungen mit mittleren Temperaturen
Keramische Wälzkörper für extreme Temperaturbeständigkeit
Festschmierstoffe für Schmierstabilität bei hohen Temperaturen
Spezielle Käfigmaterialien zur Reduzierung der Verformung unter Hitze

Jede Konfiguration wird basierend auf Lastbedingungen, Drehzahl und Temperaturanforderungen ausgewählt.

Qualitätskontrolle und Fertigung

BMT führt die Produktion nach den Qualitätsmanagementsystemen ISO 9001 und IATF 16949 durch. Zu den Herstellungsprozessen gehören Materialprüfung, Wärmebehandlungskontrolle, Dimensionsmessung und Leistungstests, um die Konsistenz über alle Produktionschargen hinweg sicherzustellen.

Mit mehr als 20 Jahren Erfahrung in der Lagerherstellung liefert BMT Lagerlösungen für OEM-Hersteller und Industriekunden in Europa, Nordamerika, Südostasien und dem Nahen Osten.

FAQ

Welcher maximalen Temperatur kann ein Hochtemperaturlager standhalten?

Die Betriebstemperatur hängt vom Material und Schmiersystem ab. Fettgeschmierte Hochtemperaturlager arbeiten typischerweise bis zu 350 °C. Für höhere Temperaturen bis 1000°C sind Keramikkomponenten und Feststoffschmiersysteme erforderlich.

Wie wirkt sich Hitze auf Standardlager aus?

Hohe Temperaturen können zum Abbau, zur Oxidation und zur Verdunstung des Schmiermittels führen, was zu erhöhter Reibung und Verschleiß führt. Außerdem kann es aufgrund thermischer Effekte zu einer Verringerung der Stahlhärte und zu einer Veränderung des Innenspiels kommen. Hochtemperaturlager sind darauf ausgelegt, die strukturelle Stabilität unter diesen Bedingungen aufrechtzuerhalten.

Artikel	Abmessung (mm)			Tragzahl (KN)		Begrenzende Geschwindigkeit	extreme Temperatur (°C)
	d	D	B	Cr	C0r	U/min	Tmax.
6201-2Z	12	32	10	7.28	3.1	200	250
6201-2Z	12	32	10	7.28	3.1	410	350
6201	12	32	10	7.28	3.1	200	250
6202-2Z	15	35	11	8.06	3.75	180	250
6202-2Z	15	35	11	8.06	3.75	360	350
6202	15	35	11	8.06	3.75	180	250
6003-2Z	17	35	10	6.37	3.25	170	250
6003-2Z	17	35	10	6.37	3.25	170	350
6003	17	35	10	6.37	3.25	170	250
6203-2Z	17	40	12	9.95	4.75	160	250
6203-2Z	17	40	12	9.95	4.75	310	350
6203	17	40	12	9.95	4.75	160	250
6303-2Z	17	47	14	14.3	6.55	280	350
6303	17	47	14	14.3	6.55	140	250
6004-2Z	20	42	12	9.95	5	140	250
6004-2Z	20	42	12	9.95	5	140	350
6004	20	42	12	9.95	5	140	250
6204-2Z	20	47	14	13.5	6.55	130	250
6204-2Z	20	47	14	13.5	6.55	260	350
6204	20	47	14	13.5	6.55	130	250
6304-2Z	20	52	15	16.8	7.8	120	250
6304-2Z	20	52	15	16.8	7.8	120	350
6304-2Z	20	52	15	16.8	7.8	250	350
6304	20	52	15	16.8	7.8	120	250
6005-2Z	25	47	12	11.9	6.55	120	250
6005-2Z	25	47	12	11.9	6.55	120	350
6005	25	47	12	11.9	6.55	120	250
6205-2Z	25	52	15	14.8	7.8	120	250
6205-2Z	25	52	15	14.8	7.8	110	350
6205-2Z	25	52	15	14.8	7.8	230	350
6205	25	52	15	14.8	7.8	120	250
6305-2Z	25	62	17	23.4	11.6	100	250
6305-2Z	25	62	17	23.4	11.6	100	350
6305-2Z	25	62	17	23.4	11.6	200	350
6305	25	62	17	23.4	11.6	100	250
6006-2Z	30	55	13	13.8	8.3	100	350
6206-2Z	30	62	16	20.3	11.2	100	250
6206-2Z	30	62	16	20.3	11.2	90	350
6206-2Z	30	62	16	20.3	11.2	190	350
6206	30	62	16	20.3	11.2	100	250
6306-2Z	30	72	19	29.6	16	80	350
6306-2Z	30	72	19	29.6	16	170	350
6306	30	72	19	29.6	16	90	250
6207-2Z	35	72	17	27	15.3	80	250
6207-2Z	35	72	17	27	15.3	80	350
6207-2Z	35	72	17	27	15.3	160	350
6207	35	72	17	27	15.3	80	250
6307-2Z	35	80	21	35.1	19	70	350
6307	35	80	21	35.1	19	80	250
6008-2Z	40	68	15	17.8	11	4800	350
6208-2Z	40	80	18	32.5	19	70	250
6208-2Z	40	80	18	32.5	19	70	350
6208-2Z	40	80	18	32.5	19	150	350
6208	40	80	18	32.5	19	70	250
6308-2Z	40	90	23	42.3	24	70	250
6308-2Z	40	90	23	42.3	24	60	350
6308-2Z	40	90	23	42.3	24	130	350
6308	40	90	23	42.3	24	70	250
6209-2Z	45	85	19	35.1	21.6	70	250
6209-2Z	45	85	19	35.1	21.6	60	350
6209-2Z	45	85	19	35.1	21.6	130	350
6209	45	85	19	35.1	21.6	70	250
6309-2Z	45	100	25	55.3	31.5	60	350
6309	45	100	25	55.3	31.5	60	250
6010-2Z	50	80	16	22.9	15.6	60	350
6210-2Z	50	90	20	37.1	23.2	60	250
6210-2Z	50	90	20	37.1	23.2	60	350
6210-2Z	50	90	20	37.1	23.2	120	350
6210	50	90	20	37.1	23.2	60	250
6310-2Z	50	110	27	65	38	60	250
6310-2Z	50	110	27	65	38	50	350
6310-2Z	50	110	27	65	38	110	350
6310	50	110	27	65	38	60	250
6011-2Z	55	90	18	29.6	21.2	60	350
6211-2Z	55	100	21	46.2	29	60	250
6211-2Z	55	100	21	46.2	29	50	350
6211-2Z	55	100	21	46.2	29	110	350
6211	55	100	21	46.2	29	60	250
6311-2Z	55	120	29	74.1	45	50	250
6311-2Z	55	120	29	74.1	45	50	350
6311-2Z	55	120	29	74.1	45	100	350
6311	55	120	29	74.1	45	50	250
6212-2Z	60	110	22	55.3	36	50	250
6212-2Z	60	110	22	55.3	36	50	350
6212-2Z	60	110	22	55.3	36	100	350
6212	60	110	22	55.3	36	50	250
6312-2Z	60	130	31	85.2	52	40	350
6312-2Z	60	130	31	85.2	52	90	350
6312	60	130	31	85.2	52	50	250
6213-2Z	65	120	23	58.5	40.5	50	250
6213-2Z	65	120	23	58.5	40.5	40	350
6213-2Z	65	120	23	58.5	40.5	90	350
6213	65	120	23	58.5	40.5	50	250
6313-2Z	65	140	33	97.5	60	40	250
6313-2Z	65	140	33	97.5	60	40	350
6313-2Z	65	140	33	97.5	60	80	350
6313	65	140	33	97.5	60	40	250
6214-2Z	70	125	24	63.7	45	50	250
6214-2Z	70	125	24	63.7	45	40	350
6214-2Z	70	125	24	63.7	45	90	350
6214	70	125	24	63.7	45	50	250
6314-2Z	70	150	35	111	68	40	350
6314	70	150	35	111	68	40	250
6215-2Z	75	130	25	68.9	49	40	250
6215-2Z	75	130	25	68.9	49	40	350
6215-2Z	75	130	25	68.9	49	80	350
6215	75	130	25	68.9	49	40	250
6315-2Z	75	160	37	119	76.5	30	350
6315	75	160	37	119	76.5	0	250
6216-2Z	80	140	26	72.8	55	40	350
6316-2Z	80	170	39	130	86.5	30	350
6217-2Z	85	150	28	87.1	64	30	350
6217	85	150	28	87.1	64	40	250
6218-2Z	90	160	30	101	73.5	70	350
6219-2Z	95	170	32	114	81.5	30	250
6219-2Z	95	170	32	114	81.5	60	350
6219	95	170	32	114	81.5	0	250
6020-2Z	100	150	24	63.7	54	30	350
6220-2Z	100	180	34	127	93	30	350
6220-2Z	100	180	34	127	93	60	350
6220	100	180	34	127	93	30	250
6022-2Z	110	170	28	85.2	73.5	30	350
6024-2Z	120	180	28	88.4	80	30	350

Artikel	Abmessung (mm)				Grundtragzahl (KN)		Begrenzende Geschwindigkeit	extreme Temperatur (°C)
	d	D	B	C	Cr	C0r	U/min
Baujahr 204-012	19.05	47	31	14	12.7	6.55	130	250
Baujahr 204-012	19.05	47	31	14	12.7	6.55	260	350
JAHR 204	20	47	31	14	12.7	6.55	130	250
JAHR 204	20	47	31	14	12.7	6.55	260	350
JAHR 205	25	52	34.1	15	14	7.8	110	250
JAHR 205	25	52	34.1	15	14	7.8	230	350
YAR 205-100	25.4	52	34.1	15	14	7.8	110	250
YAR 205-100	25.4	52	34.1	15	14	7.8	230	350
JAHR 206	30	62	38.1	18	19.5	11.2	90	250
JAHR 206	30	62	38.1	18	19.5	11.2	190	350
YAR 206-103	30.163	62	38.1	18	19.5	11.2	90	250
YAR 206-103	30.163	62	38.1	18	19.5	11.2	190	350
YAR 207-104	31.75	72	42.9	19	25.5	15.3	80	250
YAR 207-104	31.75	72	42.9	19	25.5	15.3	160	350
YAR 207-106	34.925	72	42.9	19	25.5	15.3	80	250
YAR 207-106	34.925	72	42.9	19	25.5	15.3	160	350
JAHR 207	35	72	42.9	19	25.5	15.3	80	250
JAHR 207	35	72	42.9	19	25.5	15.3	160	350
YAR 207-107	36.512	72	42.9	19	25.5	15.3	80	250
YAR 207-107	36.512	72	42.9	19	25.5	15.3	160	350
YAR 208-108	38.1	80	49.2	21	30.7	19	70	250
YAR 208-108	38.1	80	49.2	21	30.7	19	150	350
JAHR 208	40	80	49.2	21	30.7	19	70	250
JAHR 208	40	80	49.2	21	30.7	19	150	350
YAR 209-111	42.862	85	49.2	22	33.2	21.6	60	250
YAR 209-111	42.862	85	49.2	22	33.2	21.6	130	350
YAR 209-112	44.45	85	49.2	22	33.2	21.6	60	250
YAR 209-112	44.45	85	49.2	22	33.2	21.6	130	350
JAHR 209	45	85	49.2	22	33.2	21.6	60	250
JAHR 209	45	85	49.2	22	33.2	21.6	130	350
JAHR 210-115	49.213	90	51.6	22	35.1	23.2	60	250
JAHR 210-115	49.213	90	51.6	22	35.1	23.2	120	350
JAHR 210	50	90	51.6	22	35.1	23.2	60	250
JAHR 210	50	90	51.6	22	35.1	23.2	120	350
JAHR 211-200	50.8	100	55.6	25	43.6	29	50	250
JAHR 211-200	50.8	100	55.6	25	43.6	29	110	350
JAHR 211	55	100	55.6	25	43.6	29	50	250
JAHR 211	55	100	55.6	25	43.6	29	110	350
JAHR 211-203	55.562	100	55.6	25	43.6	29	50	250
JAHR 211-203	55.562	100	55.6	25	43.6	29	110	350
JAHR 212	60	110	65.1	26	52.7	36	50	250
JAHR 212	60	110	65.1	26	52.7	36	100	350
YAR 212-207	61.913	110	65.1	26	52.7	36	50	250
YAR 212-207	61.913	110	65.1	26	52.7	36	100	350
JAHR 214	70	125	69.9	28	62.4	45	80	350
JAHR 215-215	74.613	130	73.3	29	66.3	49	40	250
JAHR 215-215	74.613	130	73.3	29	66.3	49	80	350
JAHR 216	80	140	77.8	30	72.8	53	60	350
