Schrägkugellager
Schrägkugellager sind mit Laufbahnen am Innen- und Außenring ausgestattet, die entlang der Lagerachse zueinander versetzt sind. Durch diese Konfiguration kann das Lager gleichzeitig kombinierte radiale und axiale Belastungen aufnehmen. Durch die Auswahl unterschiedlicher Kontaktwinkel kann das Lager für bestimmte Betriebsbedingungen optimiert werden und bietet so eine erhöhte axiale Belastbarkeit und stabile Leistung bei höheren Drehzahlen.
Diese Lager werden häufig in Automobilsystemen, Elektromotoren, Pumpen, Werkzeugmaschinen, landwirtschaftlichen Maschinen und anderen Industriegeräten eingesetzt, bei denen sowohl Präzision als auch Tragfähigkeit erforderlich sind. Abhängig von den Anwendungsanforderungen können Schrägkugellager in einreihiger, zweireihiger oder abgestimmter Lageranordnung geliefert werden.
BMT ist seit 2004 auf die Herstellung von Lagern spezialisiert und liefert Lagerlösungen für OEM-Hersteller, Händler und Industriekunden weltweit. Alle Schrägkugellager werden unter den zertifizierten Qualitätsmanagementsystemen ISO 9001 und IATF 16949 hergestellt. Zu den Produktionsprozessen gehören Rohmaterialprüfung, Dimensionsmessung, Vibrationsprüfung, Geräuschprüfung und Leistungsüberprüfung, um die Konsistenz und Einhaltung der Kundenspezifikationen sicherzustellen. Unsere Produktionsstätten haben auch die Lieferantenaudits von Ford Q1 und Bosch bestanden.
Video zu Schrägkugellagern
Das folgende Video zeigt das Aussehen, die Bearbeitungsdetails und die Fertigungsqualität von BMT-Schrägkugellagern.
- View as
Einreihige Schrägkugellager
Einreihige Schrägkugellager sind so konzipiert, dass sie den hohen Anforderungen an Geschwindigkeit, Präzision und Stabilität in realen Industrieanwendungen gerecht werden. Mit über 20 Jahren Fertigungserfahrung in Ningbo, China, helfen unsere Lager unseren Kunden, Ausfallzeiten zu reduzieren, die Maschineneffizienz zu verbessern und die Lebensdauer von Motoren, Pumpen, Automobilsystemen und Präzisionsgeräten zu verlängern. Unser Produktionssystem ist nach ISO9001 und IATF16949 zertifiziert und bietet Kunden weltweit stabile und zuverlässige Qualität, schnelle Lieferung und langfristige Lieferpartnerschaften.
Vierpunkt-Kugellager
Unsere Vierpunkt-Kugellager erfüllen die Anforderungen an bidirektionale axiale Belastbarkeit und stabile Hochgeschwindigkeitsleistung. Mit über 20 Jahren Erfahrung in der Herstellung werden unsere Lager häufig in Windkraftanlagen, Motoren und Automatisierungssystemen eingesetzt. Unsere Produkte zeichnen sich durch geringe Vibrationen und eine lange Lebensdauer aus und wir bieten OEM-Kunden weltweit zuverlässigen Direktservice ab Werk. Wir bieten OEM-Anpassung, Großhandelspreise und schnellen weltweiten Versand.
Zweireihige Schrägkugellager
Die zweireihigen Schrägkugellager sind für kombinierte radiale und axiale Belastungsbedingungen in beide Richtungen ausgelegt. Diese Lager werden häufig in Motoren, Pumpen, Automobilsystemen und Industriemaschinen eingesetzt, wo stabile Rotation, lange Lebensdauer und effiziente Bauraumnutzung erforderlich sind.
Wir unterstützen die OEM-Produktion, die Massenlieferung und den weltweiten Export mit einheitlichen Herstellungsstandards und Chargenrückverfolgbarkeit.
Wir unterstützen die OEM-Produktion, die Massenlieferung und den weltweiten Export mit einheitlichen Herstellungsstandards und Chargenrückverfolgbarkeit.

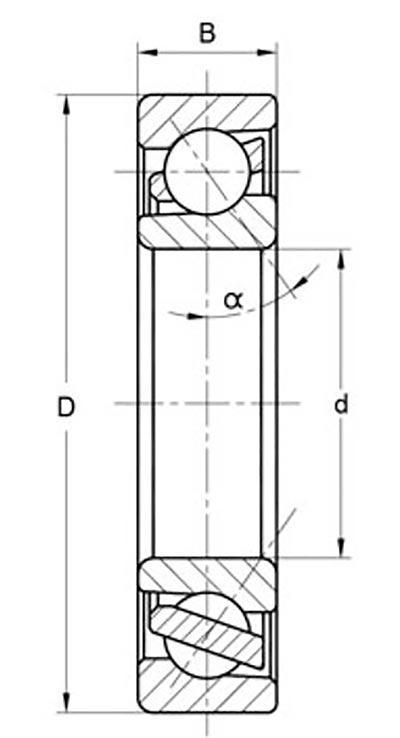

| Artikel | Dichtungstyp | d (mm) | D (mm) | B (mm) | Dynamisches Cr (N) | Statischer Cor (N) | Notizen |
| 30/5 | - / 2RS / 2Z | 5 | 14 | 7 | 1810 | 950 | r=0,2mm |
| 30/6 | - / 2RS / 2Z | 6 | 17 | 9 | 3100 | 1420 | r=0,3mm |
| 30/7 | - / 2RS / 2Z | 7 | 19 | 10 | 3650 | 1700 | r=0,3mm |
| 30/8 | - / 2RS / 2Z | 8 | 22 | 11 | 5200 | 2650 | r=0,3mm |
| 3000 | - / 2RS / 2Z | 10 | 26 | 12 | 5700 | 3250 | r=0,3mm |
| 3001 | - / 2RS / 2Z | 12 | 28 | 12 | 6200 | 3750 | r=0,3mm |
| 3002 | - / 2RS / 2Z | 15 | 32 | 13 | 8600 | 5400 | r=0,3mm |
| 3003 | - / 2RS / 2Z | 17 | 35 | 14 | 9200 | 6200 | r=0,3mm |
| 3004 | - / 2RS / 2Z | 20 | 42 | 16 | 14500 | 9600 | r=0,6mm |
| 3005 | - / 2RS / 2Z | 25 | 47 | 16 | 15500 | 11100 | r=0,6mm |
| 3006 | - / 2RS / 2Z | 30 | 55 | 19 | 20300 | 15600 | r=1,0mm |
| 3007 | - / 2RS / 2Z | 35 | 62 | 20 | 24500 | 19400 | r=1,0mm |
| 3008 | - / 2RS / 2Z | 40 | 68 | 21 | 25500 | 21700 | r=1,0mm |
| 3200 | - / 2Z | 10 | 30 | 14 | 7800 | 4550 | r=0,6mm |
| 3201 | - / 2Z | 12 | 32 | 15.9 | 10600 | 5850 | r=0,6mm |
| 3202 | - / 2RS / 2Z | 15 | 35 | 15.9 | 11800 | 7100 | r=0,6mm |
| 3203 | - / 2RS / 2Z | 17 | 40 | 17.5 | 14600 | 9000 | r=0,6mm |
| 3204 | - / 2Z | 20 | 47 | 20.6 | 19600 | 12500 | r=1,0mm |
| 3205 | - / 2RS / 2Z | 25 | 52 | 20.6 | 21200 | 14600 | r=1,0mm |
| 3206 | - / 2RS / 2Z | 30 | 62 | 23.8 | 30000 | 21200 | r=1,0mm |
| 3207 | - / 2RS / 2Z | 35 | 72 | 27 | 39000 | 28500 | r=1,1mm |
| 3208 | - / 2RS / 2Z | 40 | 80 | 30.2 | 48000 | 36500 | r=1,1mm |
| 3209 | - / 2RS / 2Z | 45 | 85 | 30.2 | 48000 | 37500 | r=1,1mm |
| 3210 | - / 2RS / 2Z | 50 | 90 | 30.2 | 51000 | 42500 | r=1,1mm |
| 3211 | - / 2RS / 2Z | 55 | 100 | 33.3 | 58500 | 49000 | r=1,5mm |
| 3212 | - / 2RS / 2Z | 60 | 110 | 36.5 | 72000 | 61000 | r=1,5mm |
| 3213 | - / 2RS / 2Z | 65 | 120 | 38.1 | 80000 | 73500 | r=1,5mm |
| 3214 | - / 2RS / 2Z | 70 | 125 | 39.7 | 83000 | 76500 | r=1,5mm |
| 3215 | - / 2RS / 2Z | 75 | 130 | 41.3 | 91500 | 85000 | r=1,5mm |
| 3216 | - / 2RS / 2Z | 80 | 140 | 44.4 | 98000 | 93000 | r=2,0mm |
| 3217 | - / 2RS / 2Z | 85 | 150 | 49.2 | 112000 | 150000 | r=2,0mm |
| 3218 | - / 2RS / 2Z | 90 | 160 | 52.4 | 125000 | 170000 | r=2,0mm |
| 3219-M | - | 95 | 170 | 55.6 | 140000 | 186000 | r=2,1mm |
| 3220-M | - | 100 | 180 | 60.3 | 144000 | 201600 | r=2,1mm |
| 3221-M | - | 105 | 190 | 65.1 | 162000 | 220500 | r=2,1mm |
| 3222-M | - | 110 | 200 | 69.8 | 183600 | 252000 | r=2,1mm |
| 3302 | - | 15 | 42 | 19 | 16300 | 10000 | r=1,0mm |
| 3303 | - | 17 | 47 | 22.2 | 20800 | 12500 | r=1,0mm |
| 3304 | - / 2RS / 2Z | 20 | 52 | 22.2 | 23200 | 15000 | r=1,1mm |
| 3305 | - / 2RS / 2Z | 25 | 62 | 25.4 | 30000 | 20000 | r=1,1mm |
| 3306 | - / 2RS / 2Z | 30 | 72 | 30.2 | 41500 | 28500 | r=1,1mm |
| 3307 | - / 2RS / 2Z | 35 | 80 | 34.9 | 51000 | 34500 | r=1,5mm |
| 3308 | - / 2RS / 2Z | 40 | 90 | 36.5 | 62000 | 45000 | r=1,5mm |
| 3309 | - / 2RS / 2Z | 45 | 100 | 39.7 | 68000 | 51000 | r=1,5mm |
| 3310 | - / 2RS / 2Z | 50 | 110 | 44.4 | 81500 | 62000 | r=2,0mm |
| 3311 | - / 2RS / 2Z | 55 | 120 | 49.2 | 102000 | 78000 | r=2,0mm |
| 3312 | - / 2RS / 2Z | 60 | 130 | 54 | 125000 | 98000 | r=2,1mm |
| 3313 | - / 2RS / 2Z | 65 | 140 | 58.7 | 143000 | 112000 | r=2,1mm |
| 3314 | - / 2RS / 2Z | 70 | 150 | 63.5 | 143000 | 166000 | r=2,1mm |
| 3315 | - / 2RS / 2Z | 75 | 160 | 68.3 | 146700 | 173700 | r=2,1mm |
| 3316-M | - | 80 | 170 | 68.3 | 158400 | 190800 | r=2,1mm |
| 3317-M | - | 85 | 180 | 73 | 171000 | 205200 | r=3,0mm |
| 3318-M | - | 90 | 190 | 73 | 194400 | 247500 | r=3,0mm |
| 3319-M | - | 95 | 200 | 77.8 | 198000 | 256500 | r=3,0mm |
| 3320-M | - | 100 | 215 | 82.6 | 212400 | 288000 | r=3,0mm |
| 3322-M | - | 110 | 240 | 92.1 | 243000 | 351000 | r=3,0mm |
| 3800 | - / 2RS / 2Z | 10 | 19 | 7 | 2120 | 1400 | r=0,3mm |
| 3801 | - / 2RS / 2Z | 12 | 21 | 7 | 2190 | 1550 | r=0,3mm |
| 3802 | - / 2RS / 2Z | 15 | 24 | 7 | 2430 | 1960 | r=0,3mm |
| 3803 | - / 2RS / 2Z | 17 | 26 | 7 | 2480 | 2080 | r=0,3mm |
| 3804 | - / 2RS / 2Z | 20 | 32 | 10 | 5800 | 4850 | r=0,3mm |
| 3805 | - / 2RS / 2Z | 25 | 37 | 10 | 6000 | 5600 | r=0,3mm |
| 3806 | - / 2RS / 2Z | 30 | 42 | 10 | 6300 | 6100 | r=0,3mm |
| 3807 | - / 2RS / 2Z | 35 | 47 | 10 | 6700 | 7000 | r=0,3mm |
| 3808 | - / 2RS / 2Z | 40 | 52 | 10 | 7000 | 7800 | r=0,3mm |
| 3809 | - / 2RS / 2Z | 45 | 58 | 10 | 7200 | 8300 | r=0,3mm |
| 3810 | - / 2RS / 2Z | 50 | 65 | 12 | 8700 | 10400 | r=0,3mm |
| 3811 | - / 2RS / 2Z | 55 | 72 | 13 | 12100 | 15700 | r=0,3mm |
| 3812 | - / 2RS / 2Z | 60 | 78 | 14 | 14500 | 17500 | r=0,3mm |
| 3813 | - / 2RS / 2Z | 65 | 85 | 15 | 17700 | 21400 | r=0,6mm |
| 3814 | - / 2RS / 2Z | 70 | 90 | 15 | 19200 | 23800 | r=0,6mm |
| 3815 | - / 2RS / 2Z | 75 | 95 | 15 | 19400 | 24400 | r=0,6mm |
| 3816 | - / 2RS / 2Z | 80 | 100 | 15 | 19600 | 25500 | r=0,6mm |
| 7200B | - / 2RS | 10 | 30 | 9 | 5040 | 2470 | r=0,6mm, r1=0,3mm, a=13° |
| 7201B | - / 2RS | 12 | 32 | 10 | 7030 | 3370 | r=0,6mm, r1=0,3mm, a=14° |
| 7202B | - / 2RS | 15 | 35 | 11 | 7980 | 4230 | r=0,6mm, r1=0,3mm, a=16° |
| 7203B | - / 2RS | 17 | 40 | 12 | 9980 | 5420 | r=0,6mm, r1=0,3mm, a=18° |
| 7204B | - / 2RS | 20 | 47 | 14 | 13300 | 7410 | r=1,0 mm, r1=0,6 mm, a=21° |
| 7205B | - / 2RS | 25 | 52 | 15 | 14540 | 8550 | r=1,0mm, r1=0,6mm, a=24° |
| 7206B | - / 2RS | 30 | 62 | 16 | 20620 | 13400 | r=1,0 mm, r1=0,6 mm, a=27° |
| 7207B | - / 2RS | 35 | 72 | 17 | 26600 | 18050 | r=1,1mm, r1=0,6mm, a=31° |
| 7208B | - / 2RS | 40 | 80 | 18 | 32300 | 22330 | r=1,1mm, r1=0,6mm, a=34° |
| 7209B | - / 2RS | 45 | 85 | 19 | 35630 | 25650 | r=1,1mm, r1=0,6mm, a=37° |
| 7210B | - / 2RS | 50 | 90 | 20 | 37050 | 27080 | r=1,1mm, r1=0,6mm, a=39° |
| 7211B | - / 2RS | 55 | 100 | 21 | 46550 | 36580 | r=1,5mm, r1=1,0mm, a=43° |
| 7212B | - / 2RS | 60 | 110 | 22 | 56050 | 42750 | r=1,5mm, r1=1,0mm, a=47° |
| 7213B | - | 65 | 120 | 23 | 60300 | 49500 | r=1,5mm, r1=1,0mm, a=51° |
| 7214B | - | 70 | 125 | 24 | 66600 | 55800 | r=1,5mm, r1=1,0mm, a=53° |
| 7215B | - | 75 | 130 | 25 | 65700 | 55800 | r=1,5mm, r1=1,0mm, a=56° |
| 7216B | - | 80 | 140 | 26 | 76500 | 64800 | r=2,0mm, r1=1,0mm, a=59° |
| 7217B | - | 85 | 150 | 28 | 87300 | 77400 | r=2,0 mm, r1=1,0 mm, a=63° |
| 7218B | - | 90 | 160 | 30 | 102600 | 88200 | r=2,0mm, r1=1,0mm, a=67° |
| 7219B | - | 95 | 170 | 32 | 110700 | 95400 | r=2,1mm, r1=1,1mm, a=72° |
| 7220B M | - | 100 | 180 | 34 | 127800 | 111600 | r=2,1mm, r1=1,1mm, a=76° |
| 7221B M | - | 105 | 190 | 36 | 139500 | 127800 | r=2,1mm, r1=1,1mm, a=80° |
| 7222B M | - | 110 | 200 | 38 | 150300 | 138600 | r=2,1mm, r1=1,1mm, a=84° |
| 7224B M | - | 120 | 215 | 40 | 163800 | 160200 | r=2,1mm, r1=1,1mm, a=90° |
| 7226B M | - | 130 | 230 | 40 | 180000 | 183600 | r=3,0 mm, r1=1,1 mm, a=96° |
| 7228B M | - | 140 | 250 | 42 | 192600 | 207900 | r=3,0 mm, r1=1,1 mm, a=103° |
| 7230B M | - | 150 | 270 | 45 | 220500 | 247500 | r=3,0 mm, r1=1,1 mm, a=111° |
| 7232B M | - | 160 | 290 | 48 | 212400 | 252000 | r=3,0 mm, r1=1,1 mm, a=118° |
| 7234B M | - | 170 | 310 | 52 | 238500 | 292500 | r=4,0 mm, r1=1,5 mm, a=127° |
| 7301B | - | 12 | 37 | 12 | 10830 | 5040 | r=1,0 mm, r1=0,6 mm, a=16° |
| 7302B | - / 2RS | 15 | 42 | 13 | 13490 | 6840 | r=1,0 mm, r1=0,6 mm, a=18° |
| 7303B | - / 2RS | 17 | 47 | 14 | 16720 | 8550 | r=1,0 mm, r1=0,6 mm, a=20° |
| 7304B | - / 2RS | 20 | 52 | 15 | 19380 | 10550 | r=1,1mm, r1=0,6mm, a=23° |
| 7305B | - / 2RS | 25 | 62 | 17 | 26600 | 15010 | r=1,1mm, r1=0,6mm, a=27° |
| 7306B | - / 2RS | 30 | 72 | 19 | 33730 | 21000 | r=1,1mm, r1=0,6mm, a=31° |
| 7307B | - / 2RS | 35 | 80 | 21 | 40850 | 26130 | r=1,5mm, r1=1,0mm, a=35° |
| 7308B | - / 2RS | 40 | 90 | 23 | 50350 | 32780 | r=1,5mm, r1=1,0mm, a=39° |
| 7309B | - / 2RS | 45 | 100 | 25 | 61750 | 40850 | r=1,5mm, r1=1,0mm, a=43° |
| 7310B | - / 2RS | 50 | 110 | 27 | 71250 | 47500 | r=2,0mm, r1=1,0mm, a=47° |
| 7311B | - / 2RS | 55 | 120 | 29 | 81700 | 57950 | r=2,0mm, r1=1,0mm, a=51° |
| 7312B | - / 2RS | 60 | 130 | 31 | 91200 | 65550 | r=2,1mm, r1=1,1mm, a=55° |
| 7313B | - | 65 | 140 | 33 | 99000 | 73800 | r=2,1mm, r1=1,1mm, a=60° |
| 7314B | - | 70 | 150 | 35 | 113400 | 83700 | r=2,1mm, r1=1,1mm, a=64° |
| 7315B | - | 75 | 160 | 37 | 126000 | 96300 | r=2,1mm, r1=1,1mm, a=68° |
| 7316B | - | 80 | 170 | 39 | 139500 | 111600 | r=2,1mm, r1=1,1mm, a=72° |
| 7317B | - | 85 | 180 | 41 | 150300 | 124200 | r=3,0 mm, r1=1,1 mm, a=76° |
| 7318B | - | 90 | 190 | 43 | 162000 | 139500 | r=3,0 mm, r1=1,1 mm, a=80° |
| 7319B | - | 95 | 200 | 45 | 170100 | 150300 | r=3,0 mm, r1=1,1 mm, a=84° |
| 7320B M | - | 100 | 215 | 47 | 192600 | 177300 | r=3,0 mm, r1=1,1 mm, a=90° |
| 7321B M | - | 105 | 225 | 49 | 202500 | 192600 | r=3,0 mm, r1=1,1 mm, a=94° |
| 7322B M | - | 110 | 240 | 50 | 225000 | 220500 | r=3,0 mm, r1=1,1 mm, a=98° |
| 7324B M | - | 120 | 260 | 55 | 247500 | 256500 | r=3,0 mm, r1=1,1 mm, a=107° |
| 7326B M | - | 130 | 280 | 58 | 274500 | 292500 | r=4,0mm, r1=1,5mm, a=115° |
| 7328B M | - | 140 | 300 | 62 | 270000 | 310500 | r=4,0 mm, r1=1,5 mm, a=123° |
| 7330B M | - | 150 | 320 | 65 | 292500 | 351000 | r=4,0 mm, r1=1,5 mm, a=131° |
| 7332B M | - | 160 | 340 | 68 | 324000 | 405000 | r=4,0 mm, r1=1,5 mm, a=139° |
| 7334B M | - | 170 | 360 | 72 | 364500 | 477000 | r=4,0 mm, r1=1,5 mm, a=147° |
| 7406 ACM | - | 30 | 90 | 23 | 55600 | 37700 | Winkel=25° |
| 7406 BM | - | 30 | 90 | 23 | 47500 | 29000 | Winkel=40° |
| 7407 ACM | - | 35 | 100 | 25 | 66400 | 41900 | Winkel=25° |
| 7407 BM | - | 35 | 100 | 25 | 60500 | 38000 | Winkel=40° |
| 7408 ACM | - | 40 | 110 | 27 | 73700 | 42100 | Winkel=25° |
| 7408 BM | - | 40 | 110 | 27 | 70200 | 45000 | Winkel=40° |
| 7409 ACM | - | 45 | 120 | 29 | 84500 | 55100 | Winkel=25° |
| 7409 BM | - | 45 | 120 | 29 | 80700 | 44100 | Winkel=40° |
| 7410 ACM | - | 50 | 130 | 31 | 115800 | 78300 | Winkel=25° |
| 7410 BM | - | 50 | 130 | 31 | 95600 | 64000 | Winkel=40° |
| 7411 ACM | - | 55 | 140 | 33 | 121400 | 84500 | Winkel=25° |
| 7411 BM | - | 55 | 140 | 33 | 111000 | 76500 | Winkel=40° |
| 7412 ACM | - | 60 | 150 | 35 | 131800 | 95300 | Winkel=25° |
| 7412 BM | - | 60 | 150 | 35 | 119000 | 86500 | Winkel=40° |
| QJ208 | - | 40 | 80 | 18 | 52700 | 45000 | r=1,1 mm, Cu=3050 N, Fett:6900 U/min |
| QJ209 | - | 45 | 85 | 19 | 58500 | 51000 | r=1,1 mm, Cu=3500 N, Fett:6200 U/min |
| QJ210 | - | 50 | 90 | 20 | 61800 | 56000 | r=1,1 mm, Cu=3800 N, Fett: 5600 U/min |
| QJ211 | - | 55 | 100 | 21 | 79300 | 76500 | r=1,5 mm, Cu=4800 N, Fett: 5100 U/min |
| QJ212 | - | 60 | 110 | 22 | 92300 | 86500 | r=1,5 mm, Cu=5900 N, Fett: 4700 U/min |
| QJ213 | - | 65 | 120 | 23 | 104000 | 110000 | r=1,5 mm, Cu=6550 N, Fett: 4400 U/min |
| QJ214 | - | 70 | 125 | 24 | 114000 | 120000 | r=1,5 mm, Cu=7150 N, Fett: 4000 U/min |
| QJ215 | - | 75 | 130 | 25 | 117000 | 122000 | r=1,5 mm, Cu=7550 N, Fett: 3800 U/min |
| QJ216 | - | 80 | 140 | 26 | 138000 | 146000 | r=2,0 mm, Cu=8650 N, Fett: 3500 U/min |
| QJ217 | - | 85 | 150 | 28 | 148000 | 160000 | r=2,0 mm, Cu=9650 N, Fett: 3300 U/min |
| QJ218 | - | 90 | 160 | 30 | 174000 | 186000 | r=2,0 mm, Cu=11100 N, Fett: 3100 U/min |
| QJ219 | - | 95 | 170 | 32 | 199000 | 210000 | r=2,1 mm, Cu=12400 N, Fett: 3000 U/min |
| QJ220 | - | 100 | 180 | 34 | 225000 | 240000 | r=2,1 mm, Cu=12900 N, Fett: 2800 U/min |
| QJ222 | - | 110 | 200 | 38 | 265000 | 305000 | r=2,1 mm, Cu=15500 N, Fett: 2500 U/min |
| QJ224 | - | 120 | 215 | 40 | 286000 | 340000 | r=2,1 mm, Cu=17700 N, Fett: 2300 U/min |
| QJ306 | - | 30 | 72 | 19 | 44000 | 57500 | r=1,1 mm, Cu=2460 N, Fett: 8000 U/min |
| QJ307 | - | 30 | 80 | 21 | 55000 | 73000 | r=1,5 mm, Cu=3150 N, Fett: 7000 U/min |
| QJ308 | - | 40 | 90 | 23 | 67000 | 91500 | r=1,5 mm, Cu=3950 N, Fett:6200 U/min |
| QJ309 | - | 45 | 100 | 25 | 87000 | 121000 | r=1,5 mm, Cu=5200 N, Fett: 5500 U/min |
| QJ310 | - | 50 | 110 | 27 | 102000 | 145000 | r=2,0 mm, Cu=6200 N, Fett: 5000 U/min |
| QJ311 | - | 55 | 120 | 29 | 118000 | 170000 | r=2,0 mm, Cu=7300 N, Fett: 4600 U/min |
| QJ312 | - | 60 | 130 | 31 | 135000 | 198000 | r=2,1 mm, Cu=8500 N, Fett: 4200 U/min |
| QJ313 | - | 65 | 140 | 33 | 153000 | 228000 | r=2,1 mm, Cu=9700 N, Fett: 3900 U/min |
| QJ314 | - | 70 | 150 | 35 | 172000 | 260000 | r=2,1 mm, Cu=10700 N, Fett: 3600 U/min |
| QJ315 | - | 75 | 160 | 37 | 187000 | 294000 | r=2,1 mm, Cu=11700 N, Fett: 3400 U/min |
| QJ316 | - | 80 | 170 | 39 | 202000 | 330000 | r=2,1 mm, Cu=12700 N, Fett: 3200 U/min |
| QJ317 | - | 85 | 180 | 41 | 218000 | 370000 | r=3,0 mm, Cu=13800 N, Fett: 3000 U/min |
| QJ318 | - | 90 | 190 | 43 | 235000 | 410000 | r=3,0 mm, Cu=14800 N, Fett: 2800 U/min |
| QJ319 | - | 95 | 200 | 45 | 251000 | 450000 | r=3,0 mm, Cu=16000 N, Fett: 2700 U/min |
| QJ320 | - | 100 | 215 | 47 | 302000 | 585000 | r=3,0 mm, Cu=20000 N, Fett: 2500 U/min |
| QJ322 | - | 110 | 240 | 50 | 338000 | 680000 | r=3,0 mm, Cu=22100 N, Fett: 2300 U/min |
| QJ324 | - | 120 | 260 | 55 | 359000 | 765000 | r=3,0 mm, Cu=23800 N, Fett: 2100 U/min |
| VLU 200414 | - | 304 | 518 | 111 | 111000 | 110000 | Axial: Ca=169kN/Coa=295kN |
| VLU 200544 | - | 434 | 648 | 123 | 123000 | 145000 | Axial: Ca=188kN/Coa=385kN |
| VLU 200644 | - | 534 | 748 | 131 | 131000 | 171000 | Axial: Ca=200kN/Coa=455kN |
| VLU 200744 | - | 634 | 848 | 138 | 138000 | 198000 | Axial: Ca=211kN/Coa=530kN |
| VLU 200844 | - | 734 | 948 | 145 | 145000 | 224000 | Axial: Ca=222kN/Coa=600kN |
| VLU 200944 | - | 834 | 1048 | 151 | 151000 | 250000 | Axial: Ca=231kN/Coa=670kN |
| VLU 201094 | - | 984 | 1198 | 160 | 160000 | 290000 | Axial: Ca=244kN/Coa=770kN |
| VSU 200414 | - | 342 | 486 | 111 | 111000 | 248000 | Axial: Ca=169kN/Coa=560kN |
| VSU 200544 | - | 472 | 616 | 123 | 123000 | 325000 | Axial: Ca=188kN/Coa=740kN |
| VSU 200644 | - | 572 | 716 | 131 | 131000 | 385000 | Axial: Ca=200kN/Coa=880kN |
| VSU 200744 | - | 672 | 816 | 138 | 138000 | 445000 | Axial: Ca=211kN/Coa=1010kN |
| VSU 200844 | - | 772 | 916 | 145 | 145000 | 510000 | Axial: Ca=222kN/Coa=1150kN |
| VSU 200944 | - | 872 | 1016 | 151 | 151000 | 570000 | Axial: Ca=231kN/Coa=1280kN |
| VSU 201094 | - | 1022 | 1166 | 160 | 160000 | 660000 | Axial: Ca=244kN/Coa=1490kN |
