Axiale Nadelrollen- und Käfigbaugruppe
BMT Bearings liefert hochpräzise axiale Nadelrollen- und Käfigbaugruppen für kompakte Getriebesysteme, die eine hohe axiale Belastbarkeit und einen stabilen Langzeitbetrieb erfordern.
Unsere Baugruppen bestehen aus gehärteten Nadelrollen und präzisionsgeführten Käfigen und reduzieren die Reibung, verbessern die Lastverteilung und verlängern die Lebensdauer von Motoren, Getrieben, Pumpen und Industriemaschinen.
Mit mehr als 20 Jahren Erfahrung in der Herstellung hat BMT Bearings eng mit Kunden in den Bereichen Elektromotoren, Landmaschinen, Pumpen und Automatisierungssysteme zusammengearbeitet.
In realen Anwendungen werden viele axiale Ausfälle nicht allein durch die Belastung verursacht, sondern durch:
- Instabile Käfigführung
- Ungleichmäßiger Rollenkontakt
- Unzureichender Schmierraum
Unsere Axial-Nadelrollen- und Käfigbaugruppe wurde speziell für diese Herausforderungen entwickeltkompakte Axialsysteme, bei denen herkömmliche Anlaufscheiben oder Standardlager unter Dauerlast versagen.
Im Gegensatz zu herkömmlichen Käfigkonstruktionen mit geringer Festigkeit verwenden wirpräzisionsgeformte Käfige + gehärtete Nadelrollenum einen gleichmäßigen Abstand und eine stabile Bewegung unter Hochgeschwindigkeitsbedingungen aufrechtzuerhalten.

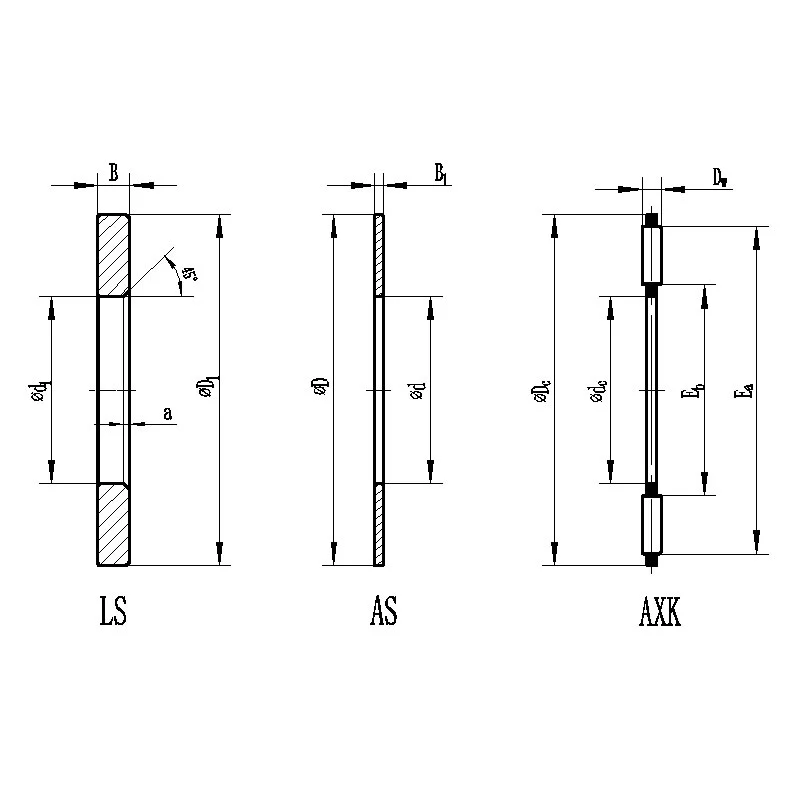

Technische Parameter
| Axiale Nadelrollen- und Käfigbaugruppe | Axiallagerscheiben | Abmessungen (mm) | Laufbahnabmessungen (mm) | Grundlastangaben | |||||||||||||
| Typ | Typ Axiallagerscheibe | Lagerscheibentyp | Gleichstrom | d | d1 | DC | D | D1 | Dw | B1 | B | eine Minute | Eb | Ea | dyn Ca KN | stat C0a KN | Grenzdrehzahl nG min–1 |
| AXK0414-TV | AS0414 | - | 4 | 14 | 2 | 1 | - | - | 5 | 13 | 4.4 | 8 | 21000 | ||||
| AXK0515-TV | AS0515 | - | 5 | 15 | 2 | 1 | - | - | 6 | 14 | 4.75 | 9.2 | 21000 | ||||
| AXK0619-TV | AS0619 | LS 0619 | 6 | 19 | 2 | 1 | 2.75 | 0.3 | 7 | 18 | 6.8 | 15.5 | 19000 | ||||
| AXK0821-TV | AS0821 | LS 0821 | 8 | 21 | 2 | 1 | 2.75 | 0.3 | 9 | 20 | 7.8 | 19.4 | 18000 | ||||
| AXK1024 | AS1024 | LS 1024 | 10 | 24 | 2 | 1 | 2.75 | 0.3 | 12 | 23 | 9.2 | 25.5 | 17000 | ||||
| AXK1226 | AS1226 | LS 1226 | 12 | 26 | 2 | 1 | 2.75 | 0.3 | 14 | 25 | 9.9 | 29 | 15000 | ||||
| AXK1528 | AS1528 | LS 1528 | 15 | 28 | 2 | 1 | 2.75 | 0.3 | 17 | 27 | 11.3 | 36 | 13000 | ||||
| AXK1730 | AS1730 | LS 1730 | 17 | 30 | 2 | 1 | 2.75 | 0.3 | 19 | 29 | 11.9 | 39.5 | 12000 | ||||
| AXK2035 | AS2035 | LS 2035 | 20 | 35 | 2 | 1 | 2.75 | 0.3 | 22 | 34 | 13.1 | 46.5 | 10000 | ||||
| AXK2542 | AS2542 | LS 2542 | 25 | 42 | 2 | 1 | 3 | 0.6 | 29 | 41 | 14.7 | 58 | 8500 | ||||
| AXK3047 | AS3047 | LS 3047 | 30 | 47 | 2 | 1 | 3 | 0.6 | 34 | 46 | 16.3 | 70 | 7500 | ||||
| AXK3552 | AS3552 | LS 3552 | 35 | 52 | 2 | 1 | 3.5 | 0.6 | 39 | 51 | 17.8 | 81 | 6500 | ||||
| AXK4060 | AS4060 | LS 4060 | 40 | 60 | 3 | 1 | 3.5 | 0.6 | 45 | 58 | 28 | 114 | 6000 | ||||
| AXK4565 | AS4565 | LS 4565 | 45 | 65 | 3 | 1 | 4 | 0.6 | 50 | 63 | 30 | 128 | 5000 | ||||
| AXK5070 | AS5070 | LS 5070 | 50 | 70 | 3 | 1 | 4 | 0.6 | 55 | 68 | 32 | 143 | 4800 | ||||
| AXK5578 | AS5578 | LS 5578 | 55 | 78 | 3 | 1 | 5 | 0.6 | 60 | 76 | 38 | 186 | 4300 | ||||
| AXK6085 | AS6085 | LS 6085 | 60 | 85 | 3 | 1 | 4.75 | 1 | 65 | 83 | 44.5 | 234 | 4000 | ||||
| AXK6590 | AS6590 | LS 6590 | 65 | 90 | 3 | 1 | 5.25 | 1 | 70 | 88 | 46.5 | 255 | 3700 | ||||
| AXK7095 | AS7095 | LS 7095 | 70 | 95 | 4 | 1 | 5.25 | 1 | 74 | 93 | 54 | 255 | 3500 | ||||
| AXK75100 | AS75100 | LS 75100 | 75 | 100 | 4 | 1 | 5.75 | 1 | 79 | 98 | 55 | 265 | 3300 | ||||
| AXK80105 | AS80105 | LS 80105 | 80 | 105 | 4 | 1 | 5.75 | 1 | 84 | 103 | 56 | 280 | 3100 | ||||
| AXK85110 | AS85110 | LS 85110 | 85 | 110 | 4 | 1 | 5.75 | 1 | 89 | 108 | 58 | 290 | 3000 | ||||
| AXK90120 | AS90120 | LS 90120 | 90 | 120 | 4 | 1 | 6.5 | 1 | 94 | 118 | 73 | 405 | 2700 | ||||
| AXK100135 | AS100135 | LS 100135 | 100 | 135 | 4 | 1 | 7 | 1 | 105 | 133 | 91 | 560 | 2500 | ||||
| AXK110145 | AS110145 | LS 110145 | 110 | 145 | 4 | 1 | 7 | 1 | 115 | 143 | 97 | 620 | 2300 | ||||
| AXK120155 | AS120155 | LS 120155 | 120 | 155 | 4 | 1 | 7 | 1 | 125 | 153 | 102 | 680 | 2100 | ||||
| AXK130170 | AS130170 | LS 130170 | 130 | 170 | 5 | 1 | 9 | 1 | 136 | 167 | 133 | 840 | 1900 | ||||
| AXK140180 | AS140180 | LS 140180 | 140 | 180 | 5 | 1 | 9.5 | 1 | 146 | 177 | 138 | 900 | 1800 | ||||
| AXK150190 | AS150190 | LS 150190 | 150 | 190 | 5 | 1 | 9.5 | 1 | 156 | 187 | 143 | 960 | 1700 | ||||
| AXK160200 | AS160200 | LS 160200 | 160 | 200 | 5 | 1 | 9.5 | 1 | 166 | 197 | 148 | 1020 | 1600 | ||||
Hauptvorteile
Hohe axiale Belastbarkeit auf engstem Raum
Empfohlen für Systeme mit:
Material- und Wärmebehandlung
Wir verwenden Lagerstahl mit hohem Kohlenstoffgehalt und kontrollierter Wärmebehandlung:
Käfigoptionen:
Für raue Umgebungen:
Eine strenge Prozesskontrolle umfasst:
Stabile Leistung in realen Anwendungen
Dieses Produkt wird häufig verwendet in:
Beispiel: Ein Pumpenhersteller ersetzte Anlaufscheiben durch unsere Nadellagerkäfigbaugruppe. Nach der Optimierung der Schmierkanäle zeigte das System:
Herstellung und Qualitätskontrolle
Alle Produkte werden bei BMT Bearings unter standardisierten industriellen Inspektionssystemen hergestellt.
Zur Produktionsausrüstung gehören:
Jede Charge wird getestet auf:
Selbst geringfügige Maßabweichungen werden kontrolliert, um eine langfristige Stabilität im Hochgeschwindigkeitsbetrieb zu gewährleisten.
Betriebsbedingungen
Am besten geeignet für:
Für raue Bedingungen:
Für Hochtemperaturanwendungen:
OEM- und kundenspezifischer Support
Wir unterstützen flexible Fertigung für Industriekunden:
Die jährliche Produktionskapazität übersteigt 100 Millionen Einheiten und gewährleistet eine stabile Versorgung sowohl für Standard- als auch für kundenspezifische Bestellungen.
Warum globale Käufer sich für BMT-Lager entscheiden
Industrielle Käufer entscheiden sich nicht nur wegen der Preisgestaltung für BMT Bearings, sondern auch wegen der langfristigen Betriebszuverlässigkeit:
Unser Fokus liegt auf der Verbesserung:
Dies hilft OEM-Herstellern, Ausfallzeiten und Wartungskosten zu reduzieren.
Empfohlene passende Komponenten
Für die beste Leistung empfehlen wir die Kombination mit:
Wichtige Installationsfaktoren:
Über BMT-Lager
BMT Bearings ist ein professioneller Lagerhersteller, der sich auf Präzisionswälzkomponenten für globale Industrieanwendungen spezialisiert hat.
Mit den Qualitätssystemen ISO9001 und IATF16949 bieten wir:
Unser technischer Schwerpunkt liegt nicht nur auf Maßgenauigkeit, sondern auch auf realer Haltbarkeit, Stabilität und Lebensdauer in industriellen Umgebungen.
