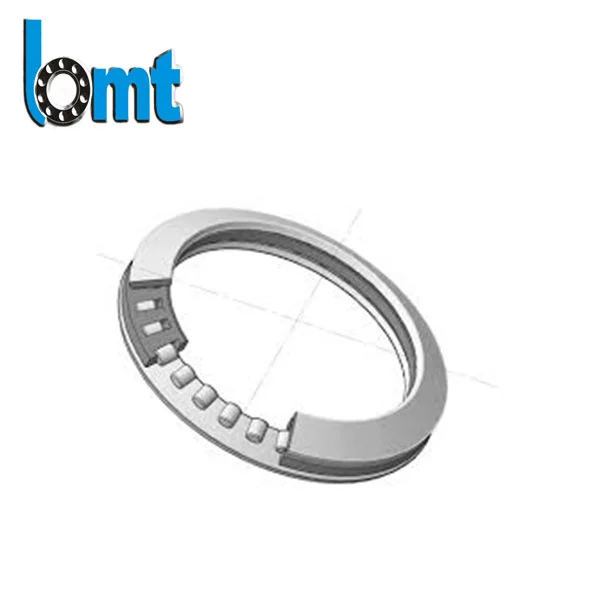

Axial-Schrägrollenlager der SGL-Serie

Wir sind auf Hochlast-Präzisionslagerlösungen für anspruchsvolle Industriemaschinen und Automatisierungssysteme spezialisiert. Unsere Axial-Schrägrollenlager der SGL-Serie wurden für Anwendungen entwickelt, die eine hohe axiale Steifigkeit, präzise Positionierung und stabile Leistung unter kombinierten Belastungen erfordern. Sie werden häufig für Werkzeugmaschinen, Drehtische und schwere Automatisierungssysteme eingesetzt, bei denen eine lange Lebensdauer, geringe Vibrationen und gleichbleibende Genauigkeit von entscheidender Bedeutung sind.

Anfrage absenden

Bewertung: 5.0

(Bewertungsanzahl: 1)

Produktbeschreibung

Mit über 20 Jahren Erfahrung in der Herstellung haben wir ein häufiges Problem bei industriellen Anwendungen beobachtet:

Standard-Axiallager können bei dauerhaft hohen axialen Belastungen und langen Betriebszyklen oft keine stabile Präzision aufrechterhalten.

Die Axial-Schrägrollenlager der SGL-Serie wurden speziell entwickelt, um dieser Einschränkung zu begegnen, indem sie Folgendes verbessern:

Rollenkontaktgeometrie

Kontrolle der Vorspannungsstabilität

Hitzebeständigkeit bei Hochgeschwindigkeitsbetrieb

Konsistenz der Lastverteilung

Im Vergleich zu herkömmlichen Axiallagern bietet die SGL-Serie eine höhere Steifigkeit und eine stabilere Rotationsgenauigkeit, insbesondere in Präzisionspositionierungssystemen.

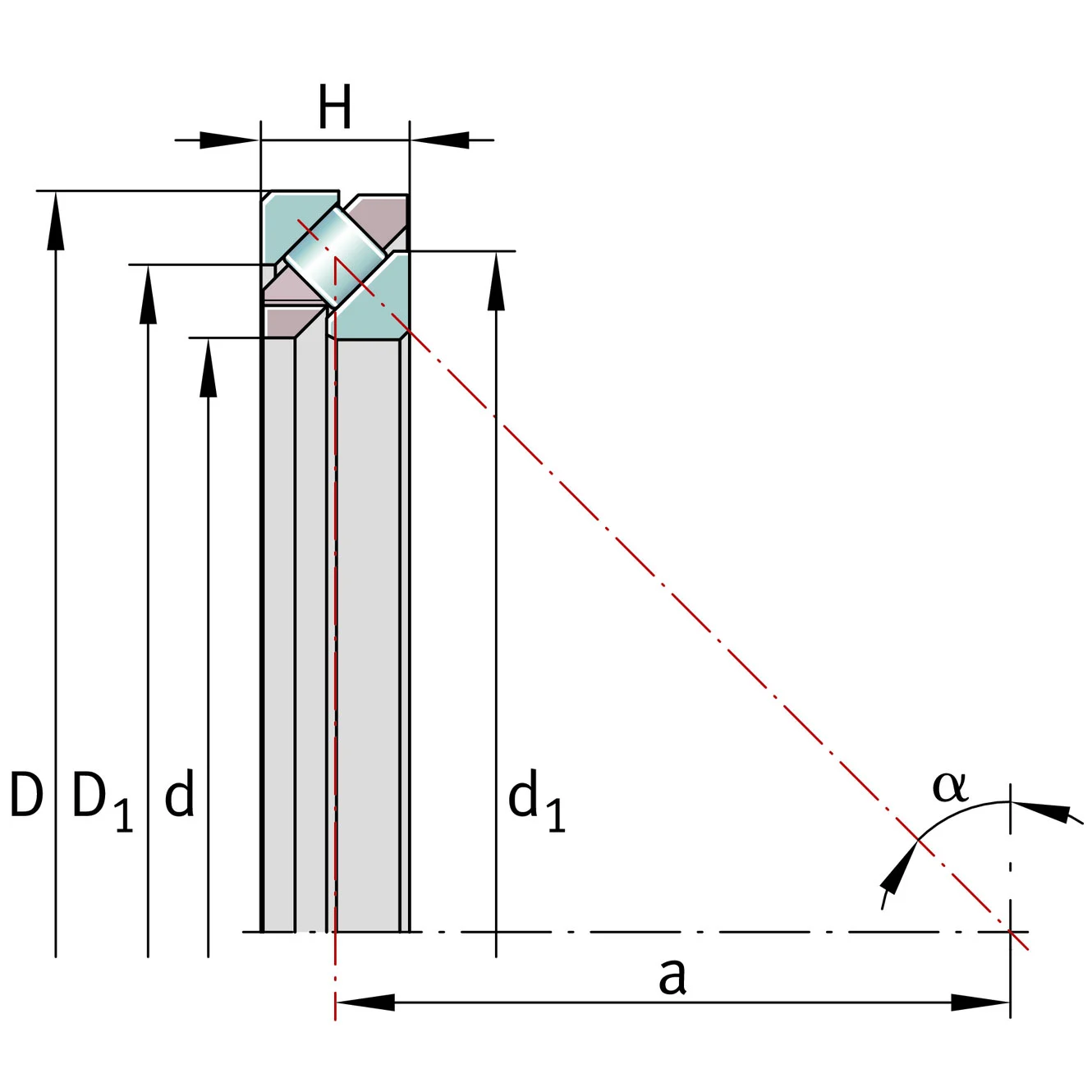

Axial Angular Contact Roller Bearings Sgl Series

Technische Parameter

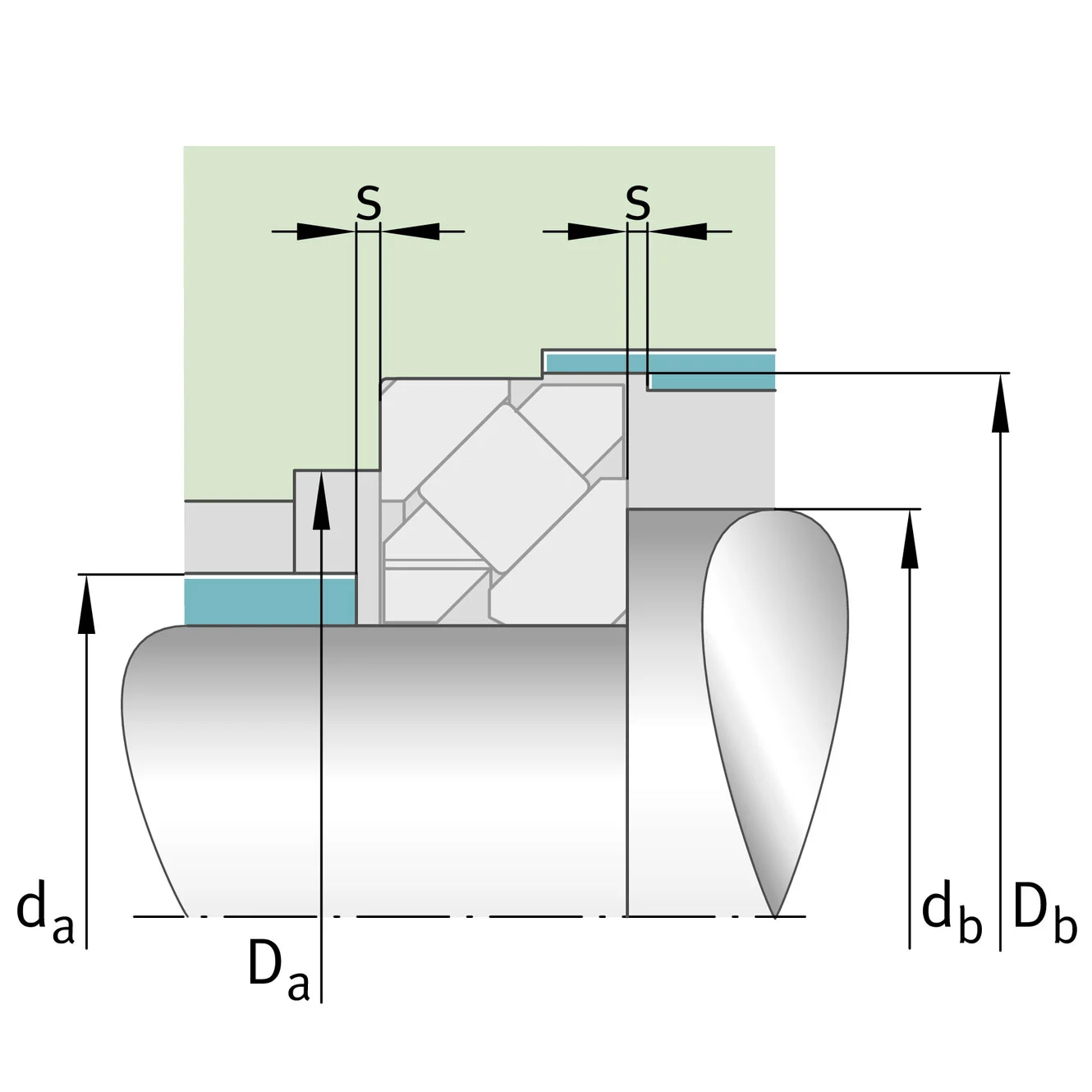

Bezeichnung	Bestellbezeichnung	Masse (kg)	d (mm)	D (mm)	Hmm)	D1 (mm)	d1 (mm)	a (mm)	DIN 623-1	Da (mm)	db (mm)	Db min (mm)	s	Cr (N)	C0r (N)	Dürfen)	C0a (N)	Cur (N)	Cua (N)	Referenzgeschwindigkeit (U/min)	Grenzgeschwindigkeit (U/min)
SGL1730	F-587391.SGL	0.015	17	30	7	22.5	24.5	11.75	–	22.5	24.5	31	1	3500	3550	8400	17700	610	2480	7000	3200
SGL3042	F-587397.SGL	0.022	30	42	7	34.5	37.5	18	–	34.5	37.5	43	1	4400	5500	10600	27500	940	3850	5100	2100
SGL3547	F-618875.SGL	0.024	35	47	7	40	42	20.5	–	40	42	48	1	4800	6400	11500	32000	1110	4500	4600	1800
SGL4052	F-557493.SGL	0.026	40	52	7	45.5	46.5	23	1808	45.5	46.5	53	1	6900	9600	16600	48000	1650	6700	4300	1600
SGL4558	F-238341.SGL	0.033	45	58	7	51	52.2	25.75	1809	51	52.2	59	1	7600	11200	18200	56000	1950	7900	3900	1400
SGL5065	F-557494.SGL	0.042	50	65	7	57.3	57.7	28.75	1810	57.3	57.7	66	1	9900	14900	23700	75000	1730	7000	3600	1300
SGL6078	F-238166.SGL	0.085	60	78	10	68	70	34.5	1812	68	70	79	1	14300	21700	34500	109000	2500	10200	3200	1100
SGL6585	F-557495.SGL	0.106	65	85	10	75	77	37.5	1813	75	77	86	1	15000	23900	36000	119000	2750	11200	3000	1000
SGL80100	F-238167.SGL	0.12	80	100	10	90	92	45	1816	90	92	101	1.5	16600	29000	40000	144000	3350	13600	2500	850
SGL85110	F-587396.SGL	0.228	85	110	13	96	99	48.75	1817	96	99	111	1.5	21400	36000	51000	180000	4350	17700	2400	750
SGL98130	F-238584.SGL	0.42	98	130	16	113	115	57	–	113	115	131	1.5	37000	63000	89000	315000	7700	31000	2200	650
SGL105130	F-240120.SGL	0.269	105	130	13	116.5	118.5	58.75	1821	116.5	118.5	131	1.5	28500	52000	68000	260000	6000	24400	2000	600
SGL130165	F-631562.SGL	0.64	130	165	17.5	146	149	73.75	–	146	149	166	1.5	49000	90000	118000	450000	8600	35000	1800	500
SGL140175	F-550953.SGL	0.69	140	175	18	156	159	78.75	1828	156	159	176	1.5	50000	95000	121000	475000	9000	36500	1700	450
SGL180225	F-550954.SGL	1.44	180	225	22	200	205	101.25	1836	200	205	226	2	75000	151000	181000	750000	14400	58000	1500	350
SGL200250	F-565516.SGL	1.93	200	250	24	222.5	227.5	112.5	1840	222.5	227.5	251	2	100000	199000	240000	990000	19000	77000	1300	300
SGL240310	F-571366.SGL	4.55	240	310	33	272	278	137.5	–	272	278	311	2.5	153000	320000	370000	1600000	31000	125000	1200	250
SGL260320	F-555613.SGL	3	260	320	30	287	293	145	–	287	293	321	2.5	126000	280000	305000	1390000	25500	103000	1100	250
SGL290330	F-614821.SGL	1.78	290	330	20	307.4	312.6	155	–	307.4	312.6	331	2.5	84000	217000	203000	1090000	17600	72000	1000	200
SGL340400	F-565223.SGL	4.85	340	400	30	367	373	185	–	367	373	401	3	181000	440000	435000	2200000	39000	158000	900	200

Wichtige Leistungsvorteile

Struktur mit hoher axialer Steifigkeit

Die optimierte Rollengeometrie vergrößert die effektive Kontaktfläche zwischen Rollen und Laufbahnen.
Dieses Design reduziert die elastische Verformung und verbessert die Tragfähigkeit erheblich, was zur Erhaltung beiträgtgenaue Positionierung unter hoher Axialkraft.

Präzisions-Laufbahnschleifen

Alle Laufbahnen werden mithilfe automatisierter Schleiflinien und strenger Maßkontrollsysteme hergestellt.

Daraus ergibt sich:

Geringeres Betriebsgeräusch
Reduzierte Reibungswärme
Verbesserte Oberflächenermüdungsbeständigkeit
Minimale Mikrovibration

Diese Vorteile sind besonders wichtig fürCNC-Maschinen und Hochgeschwindigkeitsautomatisierungssysteme.

Stabile Materialleistung

Die Axial-Schrägrollenlager der SGL-Serie eignen sich ideal für Systeme, die eine hochpräzise axiale Steuerung und stabile Rotation erfordern, einschließlich:

Hohe Verschleißfestigkeit
Stabile Maßgenauigkeit
Starke Ermüdungslebensdauer
Hervorragende Antiverformungsfähigkeit

Optional sind Material- und Oberflächenbehandlungen möglichfeuchte, korrosive oder besondere Betriebsumgebungen.

Herstellung und Qualitätskontrolle

BMT Bearings betreibt ein vollständig kontrolliertes Produktionssystem, das den Standards ISO9001 und IATF16949 entspricht.

Zu unseren Produktionsmöglichkeiten gehören:

Automatisierte Präzisionsschleiflinien
Vollautomatische Montagesysteme
Geräte zur Geräusch- und Vibrationsprüfung
Prüfwerkzeuge für Rundheit und Oberflächenrauheit
Lebenszyklus- und Freigabeprüfsysteme

Um sicherzustellen, dass jede Charge von Lagern der SGL-Serie vor dem Versand einer vollständigen Inspektion unterzogen wirdgleichbleibende Leistung und Zuverlässigkeit.

Typische Anwendungen

Die Axial-Schrägrollenlager der SGL-Serie eignen sich ideal für Systeme, die eine hochpräzise axiale Steuerung und stabile Rotation erfordern, einschließlich:

CNC-Werkzeugmaschinenspindeln
Rundschalttische
Präzisionsautomatisierungsgeräte
Spritzgießmaschinen
Servobetriebene Schwerlastsysteme
Vertikalschleifmaschinen
Industrierobotik
Hochbelastbare Getriebebaugruppen

In kontinuierlichen Produktionsumgebungen trägt eine stabile axiale Leistung dazu bei, Ausfallzeiten und Wartungshäufigkeit zu reduzieren.

SGL-Serie im Vergleich zu Standard-Axiallagern

Leistungsfaktor	Standard-Drucklager	Lager der SGL-Serie
Axiale Tragfähigkeit	Medium	Hoch
Positionierungsgenauigkeit	Standard	Präzisionsklasse
Hochgeschwindigkeitsstabilität	Mäßig	Hohe Stabilität
Strukturelle Steifigkeit	Untere	Höher
Hitzebeständigkeit	Allgemein	Verbessert
Kontinuierlicher Betrieb	Durchschnitt	Stabil und langlebig

Empfohlene Betriebsbedingungen

Die SGL-Serie wird empfohlen für:

Kontinuierlicher Industriebetrieb
Systeme mit hoher Axiallast
Präzisionspositionierungsgeräte
Vibrationsarme Anforderungen
Häufige Start-Stopp-Anwendungen

Bei extremen Umgebungsbedingungen (Staub, Feuchtigkeit, hohe Temperaturen) sollten die Schmier- und Dichtungskonfiguration an die Betriebsbedingungen angepasst werden.

OEM- und globale Lieferfähigkeit

BMT Bearings unterstützt langfristige OEM- und Exportkooperationen in Europa, Südostasien, Südamerika und dem Nahen Osten.

Wir bieten:

OEM-Anpassung
Lasermarkierung
Private Etikettierung und Verpackung
Technische Parameteranpassung
Massenproduktionsversorgung

Unser Fokus liegt nicht nur auf Kosteneffizienz, sondern aufLangzeitstabilität, Konsistenz und Betriebssicherheitfür industrielle Anwender.
