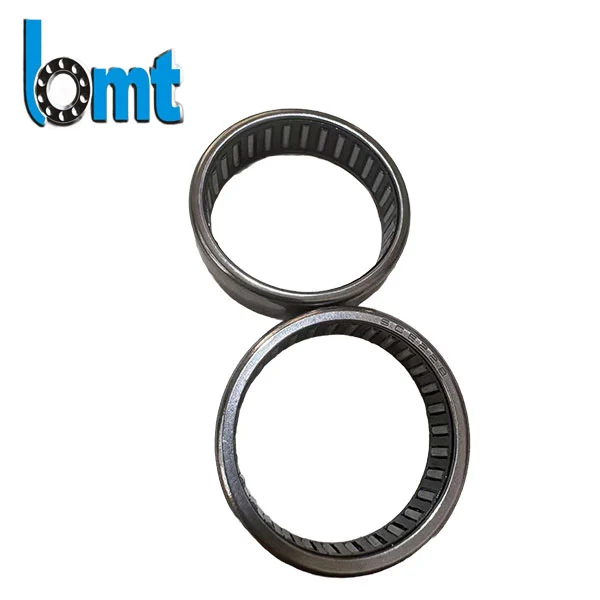

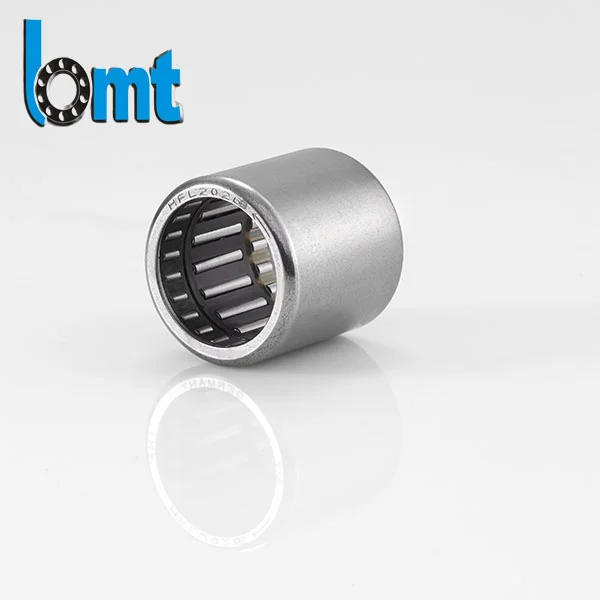

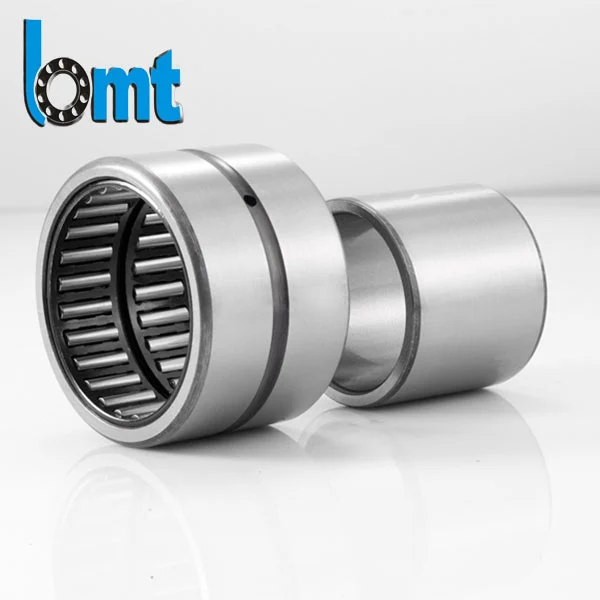

Nadellager mit gezogener Schale

Diese Lager werden häufig in Elektromotoren, Automobilgetrieben, Getriebesystemen, landwirtschaftlichen Maschinen und Industriewerkzeugen eingesetzt, wo eine stabile Rotation und eine gleichmäßige Lastverteilung erforderlich sind.

Technische Herausforderung, die dieses Lager löst

Bei kompakten Getriebesystemen stehen Ingenieure häufig vor drei wiederkehrenden Problemen:

• Begrenzter radialer Einbauraum
• Hoher Radiallastbedarf
• Frühzeitiger Verschleiß durch ungleichmäßige Lastverteilung bei Standardkugellagern

Nadelhülsen mit gezogener Büchse lösen diese Bedingungen, indem sie sie vergrößernKontaktfläche zwischen Rollen und Laufbahn, was die Spannungskonzentration reduziert und die Lastverteilung im Dauerbetrieb verbessert.

Strukturelles Design und Funktionsprinzip

Im Gegensatz zu Rillenkugellagern verwendet dieses Produkt eineNadelrollenstruktur mit dünnwandigem Außenring.

Wichtige Designmerkmale:

• Dünner geprägter Außenringreduziert den Wohnraumbedarf
• Lange zylindrische RollenVergrößern Sie die Kontaktfläche mit der Laufbahn
• Hohe radiale Belastbarkeitunter kompakten Abmessungen
• Geeignet fürEinpressmontage in Gehäusebohrung

Diese Struktur ist besonders effektiv in Systemen, in denen die Radiallast vorherrscht und die Axiallast minimal ist oder durch andere Komponenten kontrolliert wird.

Material- und Wärmebehandlungskontrolle

Die Lagerleistung hängt von der Materialstabilität und der Dimensionskontrolle während der Produktion ab.

BMT-Nadellager mit gezogener Hülse werden hergestellt unter Verwendung von:

• Chromhaltiger Lagerstahl mit hohem Kohlenstoffgehalt (GCr15 / Äquivalent)
• Kontrollierter Kaltumformprozess für Präzision des Außenrings
• Gehärtete Nadelrollen mit Oberflächenveredelung für reduzierte Reibung
• Stabilisierter Wärmebehandlungsprozess zur Aufrechterhaltung einer gleichmäßigen Härte

Jede Charge wird kontrolliert, um Folgendes sicherzustellen:

• Härteverteilung
• Rundheit der Rollen
• Qualität der Laufbahnoberfläche
• Maßtoleranz unter Einpressbedingungen

Typische Anwendungen

Basierend auf industriellen Nutzungsmustern wird dieser Lagertyp häufig eingesetzt in:

• Kompaktgetriebe und Untersetzungssysteme
• Getriebebaugruppen für Motorräder
• Antriebssysteme für Landmaschinen
• Elektrowerkzeuge (Hochgeschwindigkeits-Kompaktmotoren)
• Lenk- und Hilfssysteme für Kraftfahrzeuge
• Förderrollen und industrielle Automatisierungssysteme

Es ist am besten geeignet, wennPlatzbeschränkungen verhindern den Einsatz größerer Lagerbaugruppen.

Leistungsmerkmale im Betrieb

1. Hohe radiale Tragfähigkeit auf engstem Raum

Die Nadelrollenstruktur verteilt die Last über eine größere Kontaktlinie und verbessert so die Tragfähigkeit im Vergleich zu Punktkontakt-Kugellagern.

2. Stabile Rotation im Dauerbetrieb

Bei ordnungsgemäßer Schmierung behält das Lager bei langen Betriebszyklen eine stabile Bewegung bei reduzierter Vibration bei.

3. Kompakte strukturelle Integration

Der dünne Außenring ermöglicht eine direkte Presspassung in Gehäusebohrungen und reduziert so den Bedarf an zusätzlichen Lagergehäusen in kompakten Baugruppen.

Herstellung und Qualitätskontrolle

Um die Chargenkonsistenz für OEM-Anwendungen sicherzustellen, umfasst die Produktion Folgendes:

• Maßprüfung der Außenringgeometrie
• Messung von Walzendurchmesser und Rundheit
• Kontrolle des Radialspiels vor der Montage
• Härteprüfung von Laufbahnoberflächen
• Laufgeräusch- und Vibrationsprüfungen stichprobenartig

Für industrielle Anwendungen, die eine höhere Stabilität erfordern, sind Optionen der EMQ-Klasse mit strengerer Geräusch- und Oberflächenbeschaffenheitskontrolle erhältlich.

Installations- und Anwendungsanforderungen

Die Lagerleistung hängt stark von den Einbaubedingungen ab. Folgende Faktoren wirken sich direkt auf die Lebensdauer aus:

• Maßtoleranzgenauigkeit von Welle und Gehäuse
• Korrekte Presskraft beim Einbau
• Ausreichende Schmierung (Fett- oder Ölfilmstabilität)
• Vermeidung von Fluchtungsfehlern bei der Montage
• Begrenzung anormaler axialer Stoßbelastungen

In realen Anwendungen sind Fehlausrichtung und unzureichende Schmierung die häufigsten Ursachen für vorzeitigen Ausfall und nicht Materialfehler.

Vergleich mit Standard-Kugellagern

In kompakten Übertragungssystemen:

OEM-Fertigungsfähigkeit

BMT Bearings unterstützt Industriekunden, die eine stabile Massenproduktion mit konsistenten Spezifikationen benötigen.

Zu den OEM-Dienstleistungen gehören:

• Nicht standardmäßige Größenanpassung
• Oberflächenmarkierung (Lasern oder Stempeln)
• Verpackungsanpassung für Exportanforderungen
• Auswahl des Fetttyps basierend auf der Betriebsumgebung
• Bestätigung der technischen Zeichnung vor der Produktion
• Chargenrückverfolgbarkeit für die industrielle Qualitätskontrolle

Produktionskapazität und Inspektionssysteme sind auf eine langfristige Lieferkonsistenz bei sich wiederholenden OEM-Bestellungen ausgelegt.

Praktischer Nutzen

Für eine verbesserte Lebensdauer in realen Betriebsumgebungen:

• Passen Sie die Wellenhärte an die Lagerspezifikation an
• Achten Sie bei der Presspassung auf die richtige Gehäusebohrungstoleranz
• Verwenden Sie je nach Geschwindigkeit/Last geeignete Schmierintervalle
• Stoßbelastungen beim Einbau vermeiden
• Sorgen Sie für Sauberkeit in der Montageumgebung

Der richtige Einbau und die richtige Schmierung haben einen größeren Einfluss auf die Lagerlebensdauer als allein Materialunterschiede.

Nadellager mit gezogener Hülse sind dafür ausgelegtkompakte mechanische Systeme, die eine hohe radiale Belastbarkeit und stabile Rotationsleistung erfordern. Ihre dünnwandige Struktur ermöglicht eine effiziente Raumnutzung, während die Nadelrollengeometrie die Lastverteilung in Dauerbetriebsumgebungen verbessert.
