Ausrichten der Nadellager

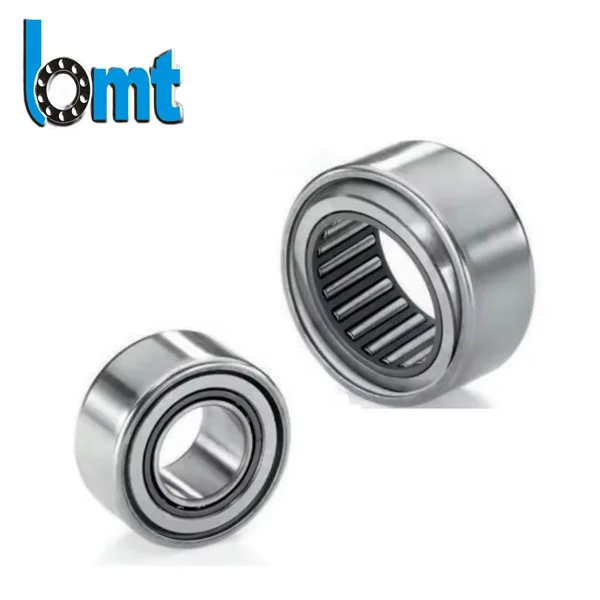

Als zuverlässiger Hersteller von ausrichtenden Nadellagern in China hat BMT diese Lager entwickelt, um Wellenfehlausrichtungen direkt zu bekämpfen. Das Design mit Nadelrolle und ausrichtendem Außenring eignet sich perfekt für Textilmaschinen, Förderbänder und alle Geräte, die zu Wellenfehlausrichtungen neigen – Schluss mit Ausrichtungsproblemen!
Produktspezifikationen
| Bezeichnung | Bohrungsdurchmesser (mm) | Nadelbohrung (mm) | Außendurchmesser (mm) | Breite (mm) | Dynamische Tragzahl (kN) | Grenzgeschwindigkeit (U/min) |
| PNA 17/35 | 17 | - | 35 | 16 | 13.2 | 22.000 |
| PNA 25/47 | 25 | - | 47 | 20 | 22.9 | 15.000 |
| PNA 30/52 | 30 | - | 52 | 20 | 24.6 | 13.000 |
| RPNA 15/28 | - | 15 | 28 | 12 | 7.37 | 28.000 |
| RPNA 20/35 | - | 20 | 35 | 16 | 13.2 | 22.000 |
| PNA 22/44 | 22 | - | 44 | 20 | 22 | 16.000 |
| PNA 35/55 | 35 | - | 55 | 20 | 26.4 | 11.000 |
| PNA 40/62 | 40 | - | 62 | 20 | 27.5 | 10.000 |
| RPNA 25/42 | - | 25 | 42 | 20 | 19 | 18.000 |
| RPNA 30/47 | - | 30 | 47 | 20 | 22.9 | 15.000 |
| PNA 20/42 | 20 | - | 42 | 20 | 19 | 18.000 |
| RPNA 35/52 | - | 35 | 52 | 20 | 24.6 | 13.000 |
| RPNA 40/55 | - | 40 | 55 | 20 | 26.4 | 11.000 |
| RPNA 45/62 | - | 45 | 62 | 20 | 27.5 | 10.000 |
| PNA 28.12 | 12 | - | 28 | 12 | 7.37 | 28.000 |
| PNA 15/32 | 15 | - | 32 | 16 | 12.8 | 24.000 |
| RPNA 18/32 | - | 18 | 32 | 16 | 12.8 | 24.000 |
Technische Parameter
| Typische Modelle mit ausrichtenden Nadellagern | |||
| Bezeichnung | Abmessungen (mm) | Tragzahlen (kN) | Anwendungsszenarien |

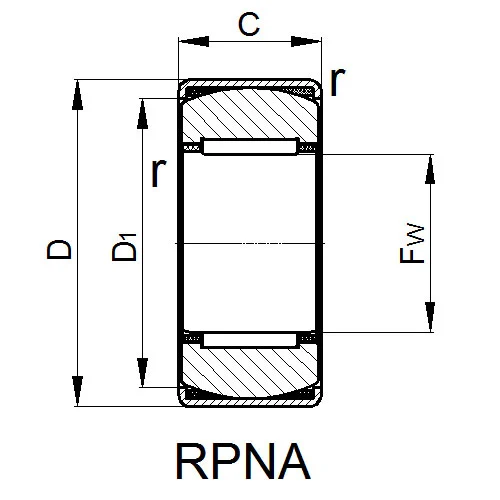

| RPNA 15/28 | Fw=15, D=28, C=12±0,5, D1=24,5, r min.=0,8 | dyn. Cr=6,9, stat. Kor=7,9 | Kleine Getriebe, Pumpen |
| RPNA 18/32 | Fw=18, D=32, C=16±0,5, D1=27, r min.=1,8 | dyn. Cr=12,5, stat. Kor=16,2 | Textilmaschinen, Förderbänder |
| RPNA 20/35 | Fw=20, D=35, C=16±0,5, D1=30,5, r min.=2,8 | dyn. Cr=13, stat. Kor=17,5 | Landwirtschaftliche Ausrüstung |
| RPNA 25/42 | Fw=25, D=42, C=20±0,5, D1=36,5, r min.=3,8 | dyn. Cr=18,8, stat. Kor=30,5 | Werkzeugmaschinen, Kompressoren |
| RPNA 28/44 | Fw=28, D=44, C=20±0,5, D1=38,5, r min.=4,8 | dyn. Cr=22, stat. Kor=34 | Druckmaschinen |
| RPNA 30/47 | Fw=30, D=47, C=20±0,5, D1=42, r min.=5,8 | dyn. Cr=22,6, stat. Kor=36 | Ventilatoren, Gebläse |
| RPNA 35/52 | Fw=35, D=52, C=20±0,5, D1=47,5, r min.=6,8 | dyn. Cr=24,3, stat. Cor=41,5 | Baumaschinen |
| RPNA 40/55 | Fw=40, D=55, C=20±0,5, D1=50,5, r min.=7,8 | dyn. Cr=26, stat. Kor=47 | Materialtransportsysteme |
| RPNA 45/62 | Fw=45, D=62, C=20±0,5, D1=58, r min.=8,8 | dyn. Cr=27,5, stat. Kor=53 | Schwerlastförderer |

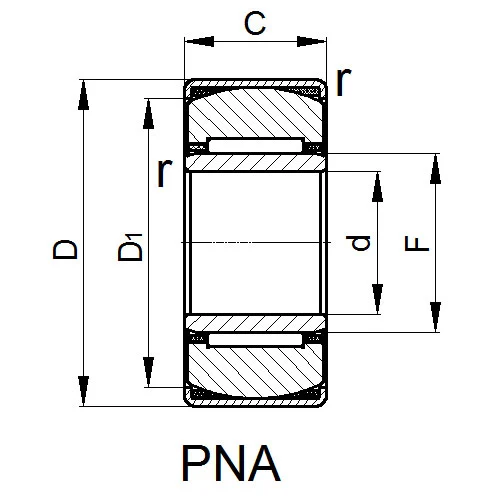

| PNA 28.12 | d=12, F=15, D=28, C=12±0,5, B=12, D1=24,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=6,9, stat. Kor=7,9 | Kleine Motoren, Präzisionswerkzeuge |
| PNA 15/32 | d=15, F=18, D=32, C=16±0,5, B=16, D1=27, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=12,5, stat. Kor=16,2 | Textilspindeln |
| PNA 17/35 | d=17, F=20, D=35, C=16±0,5, B=16, D1=30,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=13, stat. Kor=17,5 | Verpackungsmaschinen |
| PNA 20/42 | d=20, F=25, D=42, C=20±0,5, B=20, D1=36,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=18,8, stat. Kor=30,5 | Autozubehör |
| PNA 22/44 | d=22, F=28, D=44, C=20±0,5, B=20, D1=38,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=22, stat. Kor=34 | Hydraulikpumpen |
| PNA 25/47 | d=25, F=30, D=47, C=20±0,5, B=20, D1=42, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=22,6, stat. Kor=36 | Druckluftwerkzeuge |
| PNA 30/52 | d=30, F=35, D=52, C=20±0,5, B=20, D1=47,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=24,3, stat. Cor=41,5 | Bergbauausrüstung |
| PNA 35/55 | d=35, F=40, D=55, C=20±0,5, B=20, D1=50,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=26, stat. Kor=47 | Marine-Hilfssysteme |
| PNA 40/62 | d=40, F=45, D=62, C=20±0,5, B=20, D1=58, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=27,5, stat. Kor=53 | Industriemischer |
Warum zeichnet sich dieses Lager aus?

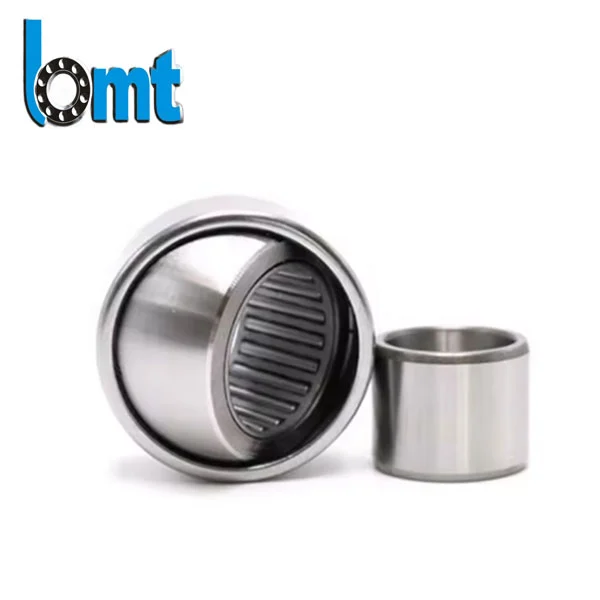

• Selbstanpassende Magie: Der sphärische Außenring korrigiert automatisch Wellenfehlausrichtungen von bis zu 3°. Selbst wenn die Installation unsachgemäß erfolgt oder Vibrationen dazu führen, dass sich die Welle bewegt, bleiben die Ausrichtungs-Nadellager eben, sodass keine Ausfallzeiten für die Neuausrichtung erforderlich sind.
• Robust und langlebig: Hergestellt aus GCr15-Stahl, gehärtet auf HRC 60–64, mit polierten Laufbahnen. Eine Textilfabrik, die unser Modell PNA 25/47 einsetzte, verlängerte den Austauschzyklus auf einmal im Jahr, was die Wartungskosten erheblich senkte. Nachdem eine Textilfabrik unser Modell PNA 25/47 verwendet hatte, verlängerte sie den Austauschzyklus auf einmal im Jahr, was die Wartungskosten erheblich senkte.
Wie stellen wir Qualität sicher?
1. Strenge Materialprüfung: Wir prüfen die Härte jedes einzelnen Stahls. Bei Unterschreitung von HRC 60 lehnen wir es sofort ab.
2. Präzisionsbearbeitung: Mit CNC-Schleifmaschinen halten wir die Rundheit der Laufbahn auf 0,003 mm genau – kaum 1/20 der Breite eines menschlichen Haares.
3. 100 % Werksprüfung: Jedes Lager wird getestet, indem es 48 Stunden lang unter 120 % seiner Nennlast betrieben wird; Lager mit Vibrationen über 1,5 mm/s werden entsorgt.
Installations- und Wartungstipps
• Halten Sie es in der Nähe: Auch wenn ausrichtende Nadellager selbstausrichtend sind, sollten Sie die Lager mit einer Wasserwaage auf 3° ausrichten, um die Lebensdauer zu maximieren.
• Pünktliche Schmierung: Das Schmierfett muss alle 1.000 Stunden erneut aufgetragen werden. Im Sommerbetrieb sollte Hochtemperatur-Schmierfett verwendet werden.
• Hören und fühlen: Wenn ungewöhnliche Geräusche oder Überhitzung auftreten, ist dies wahrscheinlich ein Hinweis darauf, dass die Lager überlastet oder übermäßig falsch ausgerichtet sind. Bitte stoppen Sie die Maschine sofort zur Inspektion.
Sind Sie bereit, unsere Ausrichtnadellager kennenzulernen? Kontaktieren Sie uns für Muster oder teilen Sie uns Ihre Gerätedaten mit. Wir empfehlen Ihnen das für Sie am besten geeignete Modell, sodass Wellenversatz der Vergangenheit angehört!
