Was sind Schrägkugellager und warum sind sie für Hochgeschwindigkeitsanwendungen von entscheidender Bedeutung?

Schrägkugellagersind wesentliche Komponenten in modernen mechanischen Systemen, in denen hohe Geschwindigkeit, Präzision und kombinierte axiale und radiale Belastbarkeit erforderlich sind. In diesem Artikel wird umfassend erklärt, was Schrägkugellager sind, wie sie funktionieren, warum sie in anspruchsvollen Anwendungen Standardlagern überlegen sind und wie Sie den richtigen Typ für Ihre Maschine auswählen. Dieser Leitfaden stützt sich auf Branchenpraktiken und technische Standards und soll Ingenieure, Einkäufer und Entscheidungsträger bei der Suche nach zuverlässigen Lagerlösungen von vertrauenswürdigen Herstellern unterstützenBMT.

Inhaltsverzeichnis

• 1. Was sind Schrägkugellager?
• 2. Wie funktionieren Schrägkugellager?
• 3. Warum sind Schrägkugellager ideal für Hochgeschwindigkeitsanwendungen?
• 4. Wichtige Strukturmerkmale und Kontaktwinkel
• 5. Belastbarkeit: Axiale vs. radiale Leistung
• 6. Einreihige vs. zweireihige Schrägkugellager
• 7. Gemeinsame Anwendungen in allen Branchen
• 8. Vergleich mit anderen Lagertypen
• 9. Auswahlhilfe: So wählen Sie das richtige Lager aus
• 10. Installations-, Schmier- und Wartungstipps
• FAQ: Schrägkugellager

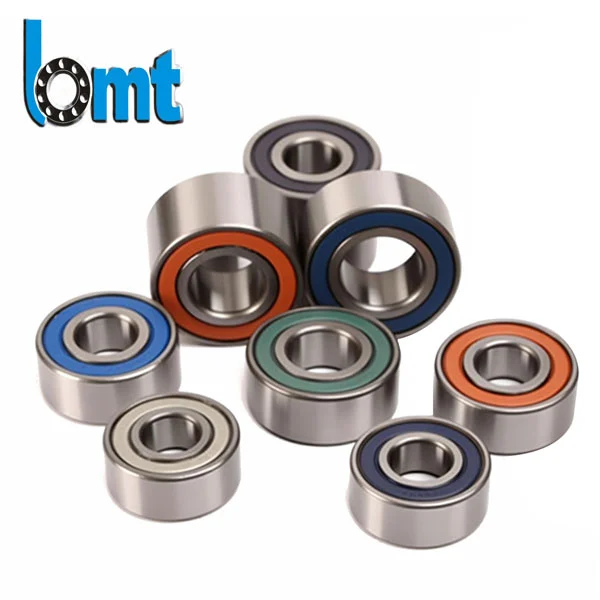

1. Was sind Schrägkugellager?

Schrägkugellager sind Wälzlager, die für die Aufnahme kombinierter radialer und axialer Belastungen ausgelegt sind. Im Gegensatz zu herkömmlichen Rillenkugellagern sind die Laufbahnen von Schrägkugellagern in axialer Richtung gegeneinander versetzt, wodurch ein definierter Kontaktwinkel zwischen Kugeln und Laufbahnen entsteht.

Diese Konstruktion ermöglicht es dem Lager, axiale Belastungen in einer Richtung aufzunehmen und gleichzeitig eine hervorragende radiale Belastbarkeit beizubehalten. Aufgrund dieser einzigartigen Struktur werden Schrägkugellager häufig in Hochgeschwindigkeits- und Präzisionsgeräten eingesetzt.

Gemäß den technischen Spezifikationen, die in Branchenreferenzen wie der technischen Übersicht über Schrägkugellager dargelegt sind, sind diese Lager auf Stabilität, reduzierte Reibung und lange Lebensdauer ausgelegt.

2. Wie funktionieren Schrägkugellager?

Das bestimmende Merkmal von Schrägkugellagern ist der Kontaktwinkel. Dieser Winkel bestimmt, wie Kräfte durch das Lager übertragen werden:

• Radiallasten werden senkrecht zur Welle übertragen
• Axiallasten werden parallel zur Welle übertragen

Da der Lastpfad abgewinkelt ist, erzeugen Axialkräfte radiale Komponenten und umgekehrt. Dadurch kann das Lager im Vergleich zu herkömmlichen Lagern höhere kombinierte Belastungen aufnehmen.

Allerdings können einreihige Schrägkugellager axiale Belastungen nur in einer Richtung aufnehmen. Um dem entgegenzuwirken, werden sie oft paarweise oder satzweise montiert, indem man folgende Anordnungen verwendet:

• Back-to-Back (DB)
• Persönlich (DF)
• Tandem (DT)

3. Warum sind Schrägkugellager ideal für Hochgeschwindigkeitsanwendungen?

Hochgeschwindigkeitsmaschinen erfordern Lager, die die Reibung minimieren, die Maßhaltigkeit aufrechterhalten und die Wärme effektiv ableiten. Schrägkugellager zeichnen sich in diesen Bereichen aus durch:

1. Optimierte Innengeometrie für reduzierte Reibung
2. Hochpräzise Fertigungstoleranzen
3. Stabile Leistung bei thermischer Ausdehnung
4. Überlegene axiale Steifigkeit

Hersteller mögenBMTEntwerfen Sie Schrägkugellager, um die Leistungsanforderungen von CNC-Spindeln, Turbinen und Hochgeschwindigkeitsmotoren zu erfüllen, bei denen die Rotationsgenauigkeit von entscheidender Bedeutung ist.

4. Wichtige Strukturmerkmale und Kontaktwinkel

Schrägkugellager sind mit verschiedenen Kontaktwinkeln erhältlich, üblicherweise:

Die Wahl des richtigen Kontaktwinkels ist entscheidend für die Optimierung der Lagerlebensdauer und -leistung.

5. Belastbarkeit: Axiale vs. radiale Leistung

Schrägkugellager übertreffen Rillenlager, wenn die axialen Belastungen erheblich sind. Aufgrund ihrer Fähigkeit, kombinierte Lasten zu bewältigen, eignen sie sich für:

• Werkzeugmaschinenspindeln
• Getriebe
• Pumpen und Kompressoren

Durch die richtige Paarung der Lager können Systeme eine bidirektionale axiale Belastbarkeit bei gleichzeitiger Beibehaltung der Steifigkeit erreichen.

6. Einreihige vs. zweireihige Schrägkugellager

7. Gemeinsame Anwendungen in allen Branchen

Schrägkugellager werden häufig verwendet in:

• CNC-Werkzeugmaschinen
• Robotik und Automatisierung
• Luft- und Raumfahrtsysteme
• Elektromotoren
• Präzisionspumpen

BMT liefert Schrägkugellager, die für gleichbleibende Qualität und langfristige Zuverlässigkeit in diesen anspruchsvollen Branchen entwickelt wurden.

8. Vergleich mit anderen Lagertypen

9. Auswahlhilfe: So wählen Sie das richtige Lager aus

Berücksichtigen Sie bei der Auswahl von Schrägkugellagern Folgendes:

1. Lastrichtung und -größe
2. Erforderliche Drehzahl
3. Präzisionsklasse (P0, P5, P4, P2)
4. Schmiermethode
5. Betriebstemperatur

Die Beratung mit erfahrenen Herstellern wie BMT gewährleistet eine optimale, auf Ihre Anwendung zugeschnittene Lagerauswahl.

10. Installations-, Schmier- und Wartungstipps

• Befolgen Sie immer die empfohlenen Vorspannungsspezifikationen
• Verwenden Sie während der Installation saubere Werkzeuge und Umgebungen
• Wählen Sie ein für Geschwindigkeit und Temperatur geeignetes Fett oder Öl
• Überwachen Sie Vibrationen und Geräusche während des Betriebs

FAQ: Schrägkugellager

F1: Können Schrägkugellager axiale Belastungen in beide Richtungen aufnehmen?

Einreihige Lager nehmen axiale Belastungen nur in eine Richtung auf. Gepaarte oder zweireihige Konfigurationen ermöglichen eine bidirektionale axiale Lastaufnahme.

F2: Sind Schrägkugellager für Hochgeschwindigkeitsmotoren geeignet?

Ja. Ihre geringe Reibung und ihr präzises Design machen sie ideal für Hochgeschwindigkeitsmotoranwendungen.

F3: Welche Branchen verlassen sich am meisten auf Schrägkugellager?

Die Werkzeugmaschinen-, Luft- und Raumfahrt-, Robotik- und Präzisionsfertigungsindustrie ist stark auf diese Lager angewiesen.

F4: Wie wirkt sich die Vorspannung auf die Lagerleistung aus?

Die richtige Vorspannung verbessert die Steifigkeit und Genauigkeit, eine übermäßige Vorspannung kann jedoch die Lebensdauer des Lagers verkürzen.

Da weltweite Industrien weiterhin höhere Geschwindigkeiten, Genauigkeit und Zuverlässigkeit fordern, bleiben Schrägkugellager ein Eckpfeiler fortschrittlicher mechanischer Konstruktionen. Mit bewährtem Fachwissen, strenger Qualitätskontrolle und einer breiten ProduktpaletteBMTliefert Lagerlösungen, die den modernen technischen Herausforderungen gerecht werden.

Wenn Sie auf der Suche nach zuverlässigen, auf Ihre Anwendung zugeschnittenen Schrägkugellagern sind,Kontaktieren Sie unsBesprechen Sie noch heute Ihre Anforderungen mit dem professionellen Team von BMT.
