Was sind die Hauptvorteile von Vierpunkt-Kugellagern in modernen Maschinen?

Artikelzusammenfassung: VierpunktkugellagerAufgrund ihrer einzigartigen tragenden Geometrie, ihres kompakten Designs und ihrer Fähigkeit, axiale Belastungen in beide Richtungen zu bewältigen, sind sie wesentliche Komponenten in anspruchsvollen mechanischen Systemen. In diesem Artikel werden deren Design, mechanische Vorteile, Hauptanwendungen, komparative Vorteile gegenüber Alternativen sowie Wartungstipps untersucht und ein umfassender Leitfaden für Ingenieure, Designer und Beschaffungsfachleute bereitgestellt.

Referenzen für technische Details stammen von Lagerspezialisten der Branche (z. B. NSK, SKF, RKB), um sachliche Genauigkeit und Einblicke in bewährte Verfahren zu gewährleisten.

Inhaltsverzeichnis

• Definition und was sie einzigartig macht
• Technisches Design und Mechanik
• Hauptvorteile
• Industrielle Anwendungen
• Spezifikationsvergleichstabelle
• Wartung und Best Practices
• FAQs
• Abschluss

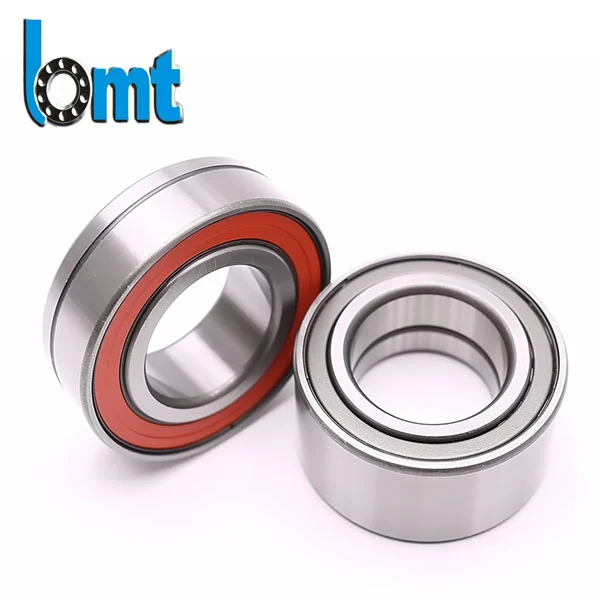

Definition: Vierpunkt-Kugellager

Vierpunktkugellagersind eine Klasse vonRadiale einreihige SchrägkugellagerMit speziellen Laufbahnen, die es jeder Kugel ermöglichen, unter radialer Belastung gleichzeitig an vier Punkten den Innen- und Außenring zu berühren.

Im Gegensatz zu standardmäßigen Rillen- oder zweireihigen Lagern sind diese Lager:

• Kann axialen Belastungen in beide Richtungen standhalten.
• Nehmen Sie kombinierte Lasten (axial + radial) in kompakten Räumen auf.
• Bieten aufgrund der einzigartigen Kontaktgeometrie eine hohe Steifigkeit.

Technisches Design und Mechanik

Das Herzstück von Vierpunktlagern ist die Geometrie ihrer Laufbahnen und Kugelkonfiguration:

• Geteilter Innenring:Ermöglicht eine größere Anzahl von Bällen und eine trennbare Struktur.
• Kontaktwinkel:Typischerweise etwa 35°, was die axiale Belastbarkeit erhöht.
• Laufbahnform:Pfirsichförmige oder gotisch gewölbte Laufbahnen erzeugen bei radialer Belastung vier unterschiedliche Belastungspunkte.

Die vier Kontaktpunkte zwischen Kugeln und Ringen sorgen für eine ausgewogene Kraftverteilung, sodass diese Lager auch bei bidirektionalen Schubszenarien für hohe Axiallasten geeignet sind.

Hauptvorteile von Vierpunkt-Kugellagern

Die folgenden Hauptvorteile machen diese Lager ideal für moderne Industrieanwendungen:

1. Lasthandhabung in zwei Richtungen

Im Gegensatz zu herkömmlichen Schrägkugellagern können Vierpunktlager axiale Lasten in beide Richtungen aufnehmen, ohne dass gepaarte Lager erforderlich sind.

2. Kompakte axiale Stellfläche

Im Vergleich zu zweireihigen Schrägkugellagern benötigen diese Lager deutlich weniger axialen Platz – ein großer Vorteil bei Geräten mit begrenztem Platzangebot.

3. Hohe Belastbarkeit und Steifigkeit

Die Kombination aus einer höheren Anzahl an Wälzkörpern und einem optimierten Kontaktwinkel erhöht die Belastbarkeit und Steifigkeit und verbessert so die Maschinenpräzision und das Ansprechverhalten unter Last.

4. Vereinfachte Montage und Wartung

Durch die trennbare Bauweise kann der Außenring mit Kugeln und Käfig unabhängig von den Innenringhälften montiert werden, was Installation und Wartung vereinfacht.

5. Kostengünstige Alternative

In vielen Konstruktionen kann ein einzelnes Vierpunktlager zwei Schräglager ersetzen, wodurch die Anzahl der Teile und die Komplexität der Lagerhaltung reduziert werden.

Wo werden Vierpunktkugellager eingesetzt?

Aufgrund ihrer Vielseitigkeit und Leistung werden diese Lager in verschiedenen Industriezweigen eingesetzt:

• Automatisierungs- und Robotiksysteme
• Elektromotoren und Stromerzeugungsanlagen
• Pumpen, Kompressoren und Getriebe
• Schwere Maschinen wie Kräne und Materialtransportgeräte
• Werkzeugmaschinen, die eine bidirektionale axiale Lastunterstützung erfordern

Spezifikations- und Vergleichstabelle

Wartungs- und Best-Practice-Leitfaden

Um die Lebensdauer zu maximieren, befolgen Sie diese Vorgehensweisen:

• Richtige Schmierung:Eine regelmäßige, den Last- und Geschwindigkeitsverhältnissen angepasste Öl- oder Fettschmierung sorgt für einen reibungslosen Betrieb.
• Temperaturüberwachung:Vermeiden Sie eine längere Einwirkung oberhalb der Nennbetriebstemperaturen.
• Einstellung des Axialspiels:Der richtige Abstand verhindert vorzeitigen Verschleiß oder Überhitzung.

Häufig gestellte Fragen

F1: Wie unterscheiden sich Vierpunktkugellager von Rillenkugellagern?

A: Während Rillenlager radiale und begrenzte axiale Belastungen aufnehmen, sind Vierpunktlager speziell für die Aufnahme bidirektionaler axialer Belastungen geformt und passen kompakt dort, wo zweireihige Alternativen zu groß wären.

F2: Was ist ein typischer Kontaktwinkel und warum ist er wichtig?

A: Der typische Kontaktwinkel beträgt etwa 35°, was die radiale und axiale Belastbarkeit ausbalanciert und zur Steifigkeit beiträgt.

F3: Können diese Lager bei hohen Geschwindigkeiten verwendet werden?

A: Ja, ihr Design ermöglicht eine Hochgeschwindigkeitsleistung, obwohl die spezifischen Nennwerte von der Größe, der Schmierung und den Anwendungsbedingungen abhängen.

F4: Gibt es Standardserien oder Codes für die Benennung dieser Lager?

A: Ja, die Lagerbenennung umfasst Maßreihen, Öffnungscodes und Material-/Käfigbezeichnungen, die herstellerübergreifend allgemein standardisiert sind.

Abschluss

Vierpunktkugellager zeichnen sich als robuste, platzsparende und vielseitige Lösung für moderne Maschinen aus. Von der bidirektionalen axialen Lastaufnahme bis hin zur vereinfachten Installation und reduzierten Teileanzahl bieten diese Lager erhebliche Konstruktions- und Leistungsvorteile für ein breites Anwendungsspektrum.

Wenn Sie Lageroptionen für Ihr nächstes mechanisches Design oder Industrieprojekt prüfen, ziehen Sie in Betracht, sich von Experten zu Lagerauswahl- und Implementierungsstrategien beraten zu lassen.

BMTbietet hochpräzise Vierpunkt-Kontaktkugellager, die auf Zuverlässigkeit und Leistung ausgelegt sind. Um personalisierte Empfehlungen zu erhalten oder individuelle Spezifikationen zu besprechen,Kontaktieren Sie unsHeute!
