Wenn landwirtschaftliche Maschinen unter Dauerlast, Vibrationen, Staub, Feuchtigkeit und unebenem Gelände arbeiten, müssen das Rad und die rotierende Baugruppe während des gesamten Arbeitszyklus stabil bleiben.BMTLieferungenBAA-0003 Landwirtschaftliche Hubeinheitenfür landwirtschaftliche Geräteanwendungen und bietet eine integrierte Naben- und Lagerlösung, die auf präzise Montageabmessungen, Lastunterstützung, Dichtungsleistung und zuverlässigen Drehbetrieb ausgelegt ist.
Die Wahl der richtigen landwirtschaftlichen Nabeneinheit kann sich direkt auf die Betriebszeit der Ausrüstung, den Wartungsbedarf und die Leistung der Radmontage auswirken. BAA-0003 Landwirtschaftliche Nabeneinheiten sind als integrierte Lagernabenbaugruppen für landwirtschaftliche Maschinen und zugehörige Geräte konzipiert. Die Konfiguration verfügt über eine Bohrung von 30 mm, einen Außendurchmesser von 117 mm, eine Gesamthöhe von 60 mm, einen Lochkreisdurchmesser von 98 mm und vier M12 × 1,25-Befestigungslöcher. Mit einer angegebenen dynamischen Grundlast von 44,9 kN und einer statischen Grundlast von 34 kN liefert das Gerät messbare Parameter für Geräteentwickler, Landmaschinenhersteller, Ersatzteilhändler und Wartungsteams. In diesem Leitfaden wird erläutert, wie die BAA-0003-Konfiguration funktioniert, welche Spezifikationen Beachtung verdienen, wo landwirtschaftliche Hub-Einheiten häufig zum Einsatz kommen und was Käufer vor der Bestellung bewerten sollten.
Inhaltsverzeichnis
- Welche Rolle spielt eine landwirtschaftliche Hub-Einheit?
- Wie ist der BAA-0003 für landwirtschaftliche Geräte konzipiert?
- Was sind die wichtigsten BAA-0003-Spezifikationen?
- Welche Leistungsfaktoren sind im Feld wichtig?
- Welche Maschinen können landwirtschaftliche Hub-Einheiten verwenden?
- Wie können Käufer BAA-0003 an ihre Ausrüstung anpassen?
- Wie kann die Leistung landwirtschaftlicher Hubeinheiten aufrechterhalten werden?
- Warum BAA-0003 für OEM-Projekte in Betracht ziehen?
- Häufig gestellte Fragen
- Abschließende Überlegungen für Käufer
Welche Rolle spielt eine landwirtschaftliche Hub-Einheit?
Die Nabe ist ein wichtiger Verbindungspunkt zwischen der rotierenden Baugruppe einer Maschine und ihrer Tragstruktur. In landwirtschaftlichen Geräten kann diese Verbindung wechselnden Belastungen, Stößen durch Bodenunebenheiten, Bodenverschmutzung, Feuchtigkeit und langen Betriebszyklen ausgesetzt sein.
Eine landwirtschaftliche Nabeneinheit integriert die Lager- und Montagestruktur in einer Baugruppe. Dieses Design kann den Gerätebau im Vergleich zur Beschaffung und Montage mehrerer unabhängiger Lagerkomponenten vereinfachen. Darüber hinaus bietet es Ingenieuren eine definierte Montageschnittstelle, die bei der Maschinenkonstruktion oder der Ersatzteilauswahl bewertet werden kann.
Zu den Hauptfunktionen einer Hub-Einheit gehören:
- Unterstützung rotierender Räder, Scheiben oder verwandter Komponenten.
- Bewältigung der während des Gerätebetriebs erzeugten Radiallasten.
- Bereitstellung einer stabilen Schnittstelle zwischen der rotierenden Baugruppe und der Maschinenstruktur.
- Aufrechterhaltung einer kontrollierten Rotation während wiederholter Arbeitszyklen.
- Trägt dazu bei, interne Lagerkomponenten vor Umweltverschmutzung zu schützen.
- Unterstützt einen einfacheren Austausch während der Gerätewartung.
Für Landmaschinenhersteller machen diese Funktionen die Nabeneinheit zu mehr als einer einfachen Lagerkomponente. Seine Abmessungen und mechanischen Eigenschaften müssen mit der gesamten Maschinenstruktur zusammenarbeiten.

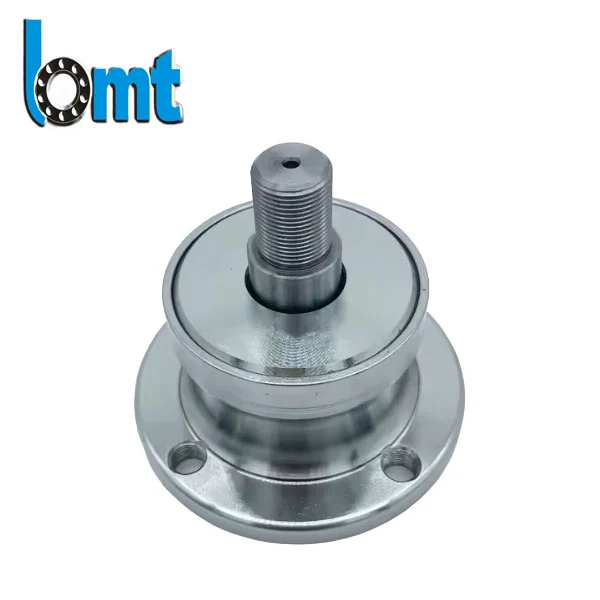

Wie ist der BAA-0003 für landwirtschaftliche Geräte konzipiert?
BAA-0003 ist als integrierte landwirtschaftliche Nabeneinheit mit definierten Montage- und Lagerabmessungen konfiguriert. Dieser Ansatz ermöglicht es Käufern, die Komponente anhand messbarer Schnittstellen zu bewerten, anstatt sich ausschließlich auf eine allgemeine Lagerbeschreibung zu verlassen.
Die 30-mm-Bohrung stellt die zentrale Montageschnittstelle dar, während der Außendurchmesser von 117 mm die äußere Hülle der Baugruppe definiert. Der Lochkreisdurchmesser von 98 mm und vier Befestigungspunkte M12 × 1,25 sorgen für die Verbindung zwischen der Nabe und der entsprechenden Maschinenstruktur.
Diese Maßkombination ist wichtig, da landwirtschaftliche Geräte häufig über einen begrenzten Einbauraum verfügen. Eine Nabeneinheit, die die Lastanforderung erfüllt, aber nicht mit der verfügbaren Montagegeometrie übereinstimmt, kann keinen praktischen Ersatz bieten.
Das integrierte Design kann auch die Wartungsplanung vereinfachen. Anstatt einzelne Lager-, Gehäuse- und Montagekomponenten als völlig separate Teile zu behandeln, kann die Nabenbaugruppe im Servicefall als definierte Austauscheinheit gehandhabt werden.
Was sind die wichtigsten BAA-0003-Spezifikationen?
Technische Spezifikationen bilden den Ausgangspunkt für die Entscheidung, ob eine Hubeinheit für eine bestimmte Maschine geeignet ist. Die folgende Tabelle fasst die wichtigsten BAA-0003-Parameter zusammen.
| Parameter | BAA-0003-Spezifikation | Warum es wichtig ist |
|---|---|---|
| Bohrungsdurchmesser | 30 mm | Bestimmt die Kompatibilität mit der Welle oder der zentralen Montageschnittstelle. |
| Außendurchmesser | 117 mm | Definiert den externen Installationsbereich. |
| Gesamthöhe | 60 mm | Beeinflusst den axialen Bauraum. |
| Schraubenmusterdurchmesser | 98 mm | Bestimmt die Montagekreisposition. |
| Montagemuster | 4 × M12 × 1,25 | Muss mit der Gerätemontagestruktur übereinstimmen. |
| Grundlegende dynamische Tragzahl | 44,9 kN | Bietet eine Referenz für die dynamische Belastbarkeit. |
| Grundlegende statische Tragzahl | 34 kN | Bietet eine Referenz für stationäre oder langsame Belastung. |
| Maximale angegebene Geschwindigkeit | Bis zu 1.000 U/min | Sollte mit der tatsächlichen Betriebsgeschwindigkeit verglichen werden. |
Diese Zahlen sollten als Produktauswahlparameter und nicht als universelle Betriebsgrenzen betrachtet werden. Die tatsächliche Leistung hängt von der Lastverteilung, der Installationsgenauigkeit, der Schmierung, der Temperatur, der Verschmutzung, der Betriebsgeschwindigkeit und dem gesamten mechanischen System ab.
Vor der Bestellung sollten die Ingenieurteams die Abmessungen mit der Originalkomponente, den Gerätezeichnungen oder den Installationsmaßen vergleichen. Dieser Schritt kann vermeidbare Kompatibilitätsprobleme verhindern.
Welche Leistungsfaktoren sind im Feld wichtig?
Landmaschinen werden in einer Umgebung betrieben, in der sich die Leistung der Komponenten im Vergleich zu sauberen Innenanwendungen erheblich ändern kann. Die Nabenbaugruppe kann wiederholten Vibrationen, plötzlichen Lastwechseln, Wasser, Bodenpartikeln und Temperaturschwankungen ausgesetzt sein.
Lasthandhabung
Die Tragfähigkeit ist einer der ersten Parameter, die Ingenieure untersuchen sollten. Die BAA-0003-Konfiguration hat eine angegebene dynamische Grundlast von 44,9 kN und eine statische Grundlast von 34 kN. Diese Werte liefern nützliche Anhaltspunkte bei der Beurteilung, ob das Gerät für eine bestimmte mechanische Belastung geeignet ist.
Abdichtung und Kontaminationsschutz
Staub und Feuchtigkeit sind häufige Ursachen für den Verschleiß von Lagern. Eine abgedichtete Nabenkonstruktion kann dazu beitragen, interne Lagerkomponenten vor externen Verunreinigungen zu schützen. Allerdings sollte die Dichtungsleistung immer zusammen mit den tatsächlichen Umgebungsbedingungen der Maschine berücksichtigt werden.
Rotationsstabilität
Rad- und Scheibenbaugruppen erfordern eine gleichmäßige Rotation. Übermäßige Reibung, Fehlausrichtung, Verschmutzung oder unsachgemäße Installation können Vibrationen verursachen und den Verschleiß beschleunigen. Daher sind die Auswahl einer Nabe mit geeigneter Maßhaltigkeit und der korrekte Einbau unerlässlich.
Installationskompatibilität
Selbst eine technisch leistungsfähige Hub-Einheit ist möglicherweise nicht geeignet, wenn ihre Einbaumaße nicht zur Ausstattung passen. Bohrungsdurchmesser, Lochkreis, Gewindespezifikation, Gesamthöhe und Umgebungsspiel sollten vor dem Kauf überprüft werden.
Welche Maschinen können landwirtschaftliche Hub-Einheiten verwenden?
Landwirtschaftliche Nabeneinheiten werden in verschiedenen Maschinentypen eingesetzt, bei denen Räder, Scheiben, Rollen oder andere rotierende Komponenten eine Lagerunterstützung erfordern. Die geeignete Anwendung hängt von den mechanischen Spezifikationen der Ausrüstung ab.
- Scheibeneggen:Rotierende Scheibenanordnungen können bei der Bodenbearbeitung eine ständige Belastung auf Naben- und Lagerkomponenten ausüben.
- Sämaschinen und Pflanzgeräte:Ausgewählte Drehmechanismen können kompakte Lagernabenbaugruppen erfordern.
- Bodenbearbeitungsmaschinen:Bodenwiderstand und unebener Boden können zu wechselnden Belastungen und Vibrationen führen.
- Landwirtschaftliche Anhänger:Radträgerbaugruppen erfordern korrekt abgestimmte Naben und Lager.
- Landwirtschaftliche Geräte:Verschiedene Geräte verwenden rotierende Baugruppen, die eine zuverlässige mechanische Unterstützung erfordern.
- OEM-Projekte für Landmaschinen:Integrierte Hubeinheiten können in neue Gerätedesigns integriert werden, wenn die Abmessungen und Leistungsanforderungen kompatibel sind.
Anstatt einen Hub nur aufgrund der vorgesehenen Branche auszuwählen, sollten Ingenieure die tatsächliche Last, Geschwindigkeit, Abmessungen und Installationsumgebung der Zielausrüstung überprüfen.
Wie können Käufer BAA-0003 an ihre Ausrüstung anpassen?
Durch einen strukturierten Auswahlprozess kann das Risiko der Bestellung einer inkompatiblen landwirtschaftlichen Hubeinheit verringert werden. Käufer können mit der physischen Schnittstelle beginnen und dann die Betriebsbedingungen bewerten.
- Messen Sie die Wellenschnittstelle:Bestätigen Sie, ob die erforderliche Bohrung der 30-mm-BAA-0003-Bohrung entspricht.
- Überprüfen Sie den Montagekreis:Überprüfen Sie den Lochmusterdurchmesser von 98 mm anhand der Maschinenzeichnung.
- Bestätigen Sie die Thread-Anforderungen:Überprüfen Sie, ob die vier Befestigungspunkte M12 × 1,25 mit der Ausstattung übereinstimmen.
- Verfügbaren Platz messen:Stellen Sie sicher, dass der Außendurchmesser von 117 mm und die Höhe von 60 mm in den Installationsbereich passen.
- Arbeitslasten berechnen:Berücksichtigen Sie sowohl normale Betriebslasten als auch vorübergehende Stoßbelastungen.
- Betriebsgeschwindigkeit prüfen:Vergleichen Sie die tatsächliche Maschinengeschwindigkeit mit den Nennbetriebsbedingungen der Nabeneinheit.
- Bewerten Sie die Umweltbelastung:Berücksichtigen Sie Wasser, Staub, Boden, Dünger, Chemikalien und Temperatur.
- Besprechen Sie spezielle Anforderungen:OEM-Käufer sollten alle erforderlichen Fett-, Markierungs-, Wellen-, Schraubenmuster- oder Verpackungsspezifikationen mitteilen.
Bei Ersatzkäufen ist ein Vergleich der alten Nabeneinheit mit der neuen Komponente sinnvoll, die physische Ähnlichkeit allein sollte jedoch nicht als ausreichend angesehen werden. Technische Abmessungen und Anwendungsanforderungen sollten vor der Installation bestätigt werden.
Wie kann die Leistung landwirtschaftlicher Hubeinheiten aufrechterhalten werden?
Die richtige Installation ist ebenso wichtig wie die Produktauswahl. Auch bei einer ordnungsgemäß spezifizierten Nabe kann es zu vorzeitigem Verschleiß kommen, wenn sie falsch eingebaut oder unter ungeeigneten Bedingungen betrieben wird.
Wartungsteams sollten die folgenden Vorgehensweisen berücksichtigen:
- Reinigen Sie die Montagefläche vor der Installation.
- Überprüfen Sie die Welle und die zugehörigen Komponenten auf Beschädigung oder übermäßigen Verschleiß.
- Verwenden Sie geeignete Installationswerkzeuge, anstatt unkontrollierte Stöße auf das Lager auszuüben.
- Befolgen Sie die Anzugsanforderungen des Geräteherstellers.
- Überprüfen Sie den Dichtungsbereich nach der Installation auf Beschädigungen.
- Überwachen Sie ungewöhnliche Vibrationen, Geräusche, Hitze oder Rotationswiderstände.
- Überprüfen Sie die Befestigungsschrauben regelmäßig, wenn der Wartungsplan der Ausrüstung dies erfordert.
- Ersetzen Sie Komponenten, wenn Verschleiß oder Beschädigung den sicheren Maschinenbetrieb beeinträchtigen könnten.
Maschinen, die in besonders nassen, staubigen oder chemisch aggressiven Umgebungen betrieben werden, erfordern möglicherweise zusätzliche Aufmerksamkeit bei der Abdichtung und Schmierung. Käufer sollten dem Lieferanten die Arbeitsbedingungen mitteilen, wenn sie eine technische Empfehlung anfordern.
Warum BAA-0003 für OEM-Projekte in Betracht ziehen?
Für Hersteller landwirtschaftlicher Geräte basieren Kaufentscheidungen häufig auf mehr als nur dem Stückpreis. Konsistenz, Maßkontrolle, Produktionskapazität, kundenspezifische Anpassung, Inspektion und technischer Support können einen erheblichen Einfluss auf den gesamten Beschaffungswert haben.
Die Produktinformationen von BMT weisen das Qualitätsmanagement nach ISO 9001:2015 und IATF 16949:2016 aus. Der angegebene Produktionsprozess umfasst auch die Rückverfolgbarkeit des Materials und die Inspektion vor dem Versand, wobei die Abmessungen, die Lagerdrehung und die Dichtungsintegrität überprüft werden.
Diese Kontrollen sind für OEM-Käufer relevant, da für die wiederholte Produktion Komponenten mit konsistenten Schnittstellen erforderlich sind. Eine Maßabweichung, die bei einem isolierten Ersatzkauf unbedeutend ist, kann zu einem großen Problem werden, wenn Hunderte oder Tausende von Maschinen dasselbe Bauteil verwenden.
BMT weist auch auf Anpassungsoptionen für ausgewählte Anforderungen hin, einschließlich OEM-Logo-Markierung, Fettspezifikationen, Wellenabmessungen und Schraubenmusterkonfigurationen. Kundenspezifische Anforderungen sollten vor der Produktion mit dem Lieferanten bestätigt werden.
Für internationale Käufer sind auch Produktionskapazität und Liefererfahrung eine Überlegung wert. BMT verfügt über mehr als 20 Jahre Erfahrung in der Lagerherstellung, eine 80.000 m² große Produktionsanlage, mehr als 200 CNC-Produktionslinien und Exporte in mehr als 60 Länder.
Häufig gestellte Fragen
Wofür werden BAA-0003 Agricultural Hub Units verwendet?
BAA-0003 Landwirtschaftliche Nabeneinheiten sind für landwirtschaftliche Maschinen und zugehörige Geräte konzipiert, die eine integrierte Lager- und Nabenbaugruppe erfordern. Mögliche Anwendungen umfassen ausgewählte Rad-, Scheiben- und rotierende Baugruppen, bei denen die angegebenen Abmessungen und Lasteigenschaften geeignet sind.
Welche Bohrungsgröße hat BAA-0003?
Der angegebene Bohrungsdurchmesser von BAA-0003 beträgt 30 mm. Käufer sollten dieses Maß vor der Bestellung anhand der Welle oder der zentralen Montageschnittstelle bestätigen.
Wie ist das Schraubenmuster von BAA-0003?
Die BAA-0003-Konfiguration verwendet eine Vierpunkt-Montageanordnung M12 × 1,25 mit einem angegebenen Schraubenmusterdurchmesser von 98 mm. Die maschinenseitigen Montagemaße sollten sorgfältig auf Kompatibilität geprüft werden.
Wie hoch ist die Tragfähigkeit von BAA-0003?
Die angegebene dynamische Grundtragzahl beträgt 44,9 kN, während die statische Grundtragzahl 34 kN beträgt. Diese Werte sind Referenzwerte und sollten nicht als Ersatz für anwendungsspezifische technische Berechnungen betrachtet werden.
Kann BAA-0003 für Landmaschinenhersteller angepasst werden?
Für OEM-Anforderungen stehen ausgewählte Anpassungsoptionen zur Verfügung, darunter Kennzeichnung, Fettspezifikationen und bestimmte Maß- oder Montagekonfigurationen. Der genaue Anpassungsumfang sollte anhand des Gerätedesigns mit BMT bestätigt werden.
Welche Informationen sollte ich bei der Angebotsanfrage angeben?
Käufer können die erforderliche Menge, den Gerätetyp, das vorhandene Nabenmodell, die technische Zeichnung, den Wellendurchmesser, das Schraubenmuster, die erwartete Last, die Betriebsgeschwindigkeit, die Arbeitsumgebung und alle OEM-Kennzeichnungs- oder Verpackungsanforderungen angeben. Die Bereitstellung vollständiger Informationen hilft dem Lieferanten, die Kompatibilität effizienter zu bewerten.
Abschließende Überlegungen für Käufer
Eine landwirtschaftliche Nabeneinheit sollte als Teil des gesamten Maschinensystems und nicht als isolierte Lagerkomponente ausgewählt werden. Für BAA-0003 bieten die Bohrung von 30 mm, der Außendurchmesser von 117 mm, die Gesamthöhe von 60 mm, der Lochkreisdurchmesser von 98 mm, vier M12 × 1,25-Befestigungspunkte und die aufgeführten Tragfähigkeiten eine klare technische Grundlage für die Produktbewertung. In Kombination mit geeigneten Dichtungs-, Installations-, Inspektions- und Wartungspraktiken kann eine richtig abgestimmte Nabeneinheit einen stabilen Betrieb in anspruchsvollen landwirtschaftlichen Anwendungen unterstützen. Für OEM-Hersteller, Händler und Käufer von Landmaschinen-Ersatzteilen, die eine zuverlässige Versorgungslösung suchen, erfahren Sie mehr über BAA-0003 Agricultural Hub Units undKontaktieren Sie BMTfür technische Beratung, OEM-Anforderungen, Musterbewertung und Unterstützung bei Großbestellungen.
