Wie kann das richtige Stehlagergehäuse die Lagerleistung und die Gerätezuverlässigkeit verbessern?

Artikelzusammenfassung: A PilleoW-Block-Gehäuseist eine wichtige mechanische Komponente, die rotierende Wellen trägt, Lager sichert und dabei hilft, die Ausrichtung in Industrieanlagen aufrechtzuerhalten. Bei der Auswahl des richtigen Gehäuses müssen Material, Wellendurchmesser, Lagerkompatibilität, Montageabmessungen, Betriebsbedingungen und Wartungsanforderungen bewertet werden.BMTbietet Stehlagergehäuselösungen für industrielle Getriebesysteme, landwirtschaftliche Maschinen, Pumpen, Förderbänder und Elektromotoren und hilft Käufern dabei, geeignete Komponenten für ihre Ausrüstung und Betriebsanforderungen zu finden.

Inhaltsverzeichnis

1. Was ist ein Stehlagergehäuse?
2. Wie funktioniert ein Stehlagergehäuse?
3. Welche Materialien und Designs sind verfügbar?
4. Wo werden Stehlagergehäuse verwendet?
5. Wie wählt man das richtige Stehlagergehäuse aus?
6. Vergleich der Auswahl von Stehlagergehäusen
7. Best Practices für Installation und Wartung
8. Häufige Probleme und praktische Lösungen
9. Häufig gestellte Fragen
10. Fazit: Finden Sie ein geeignetes Stehlagergehäuse

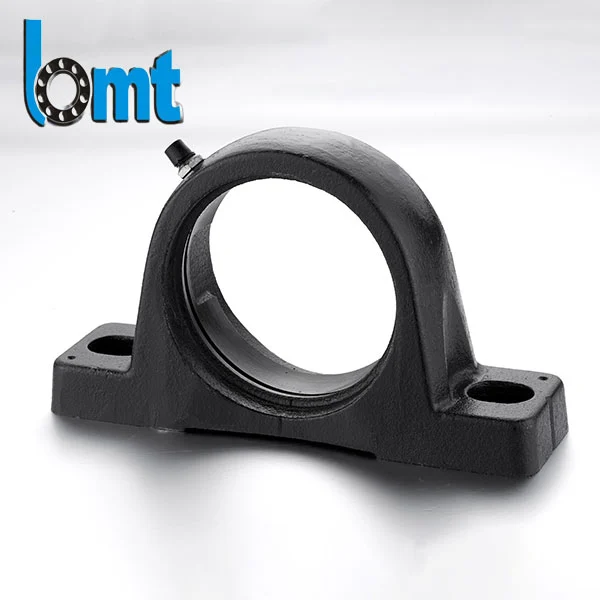

Was ist ein Stehlagergehäuse?

Ein Stehlagergehäuse ist eine mechanische Stützkomponente, die dazu dient, ein Lager zu halten und eine rotierende Welle an einem Maschinenrahmen oder einer Montagefläche zu befestigen. Es bietet einen stabilen Installationspunkt und hilft dem Lager, während des Betriebs seine vorgesehene Position beizubehalten. Je nach Ausführung kann die Baugruppe auch Dichtungen, Abdeckungen, Schmiervorrichtungen und Montageteile umfassen.

In industriellen Anwendungen sind die BegriffeStehlagergehäuseUndStehlagereinheitwerden manchmal synonym verwendet. Allerdings beschreiben sie nicht immer genau das gleiche Produkt. Ein Gehäuse ist der Strukturkörper, während eine komplette Lagereinheit normalerweise das Gehäuse und einen kompatiblen Lagereinsatz umfasst.

Beim Kauf von Ersatzkomponenten ist die Unterscheidung wichtig. Käufer, die nur ein Gehäuse bestellen, müssen die Lagerabmessungen und die Montageanordnung separat überprüfen. Wer eine einbaufertige Baugruppe sucht, sollte sich vergewissern, dass Lager, Verriegelungsmechanismus und Gehäuse kompatibel sind.

Ein richtig ausgewähltes Gehäuse kann zu einer zuverlässigen Wellenunterstützung, einer überschaubaren Wartung und einem konsistenten Maschinenbetrieb beitragen. Es handelt sich daher um eine wichtige Komponente im Gerätedesign und nicht nur um eine einfache Montagehalterung.

Wie funktioniert ein Stehlagergehäuse?

Das Gehäuse ist auf einem starren Maschinensockel befestigt, während das darin eingebaute Lager die rotierende Welle trägt. Wenn sich die Welle dreht, nimmt das Lager die relative Bewegung zwischen der Welle und der stationären Struktur auf. Das Gehäuse überträgt Betriebslasten auf die Montagefläche und trägt dazu bei, das Lager in der richtigen Position zu halten.

Eine typische Stehlagerbaugruppe erfüllt mehrere Funktionen:

• Wellenunterstützung:Hält die rotierende Welle in der vorgesehenen Position.
• Lastübertragung:Überträgt unterstützte Lasten vom Lager auf den Maschinenrahmen.
• Montagestabilität:Bietet einen sicheren Befestigungspunkt für die Lagerbaugruppe.
• Ausrichtungsunterstützung:Hilft dabei, die vorgesehene Wellenposition beizubehalten, wenn die Montageflächen und die Installation korrekt sind.
• Kontaminationsschutz:Kompatible Dichtungen oder Abdeckungen können dazu beitragen, das Eindringen von Staub, Feuchtigkeit und anderen Verunreinigungen zu reduzieren.
• Wartungszugang:Je nach Ausführung können Schmieranschlüsse und zugängliche Montageteile die Wartung vereinfachen.

Einige Lagereinsätze haben eine sphärische Außenfläche, die eine begrenzte Selbstausrichtung innerhalb des Gehäuses ermöglicht. Diese Funktion kann kleine Winkelabweichungen ausgleichen, sollte jedoch nicht als Ersatz für eine korrekte Wellenausrichtung, eine ordnungsgemäße Montage oder eine angemessene strukturelle Unterstützung betrachtet werden.

Weitere Informationen zu kompatiblen Komponenten finden Sie in der Lagerproduktpalette von BMT und finden Sie die für Ihre Anwendung geeignete Konfiguration.

Welche Materialien und Designs sind verfügbar?

Gehäusematerial und -konstruktion beeinflussen Belastbarkeit, Steifigkeit, Korrosionsbeständigkeit, Gewicht und Wartungsanforderungen. Die beste Wahl hängt von der Betriebsumgebung und den durch die Lagerbaugruppe übertragenen Lasten ab.

1. Lagerblockgehäuse aus Gusseisen

Gusseisen wird in allgemeinen industriellen Lagerstützen häufig verwendet, da es eine nützliche Steifigkeit, gute Vibrationsdämpfungseigenschaften und ein praktisches Gleichgewicht zwischen Leistung und Kosten bietet. Es wird häufig für Förderbänder, landwirtschaftliche Geräte, Pumpen, Elektromotoren und andere Maschinen in Betracht gezogen, die unter normalen Industriebedingungen betrieben werden.

Die tatsächliche Belastbarkeit hängt jedoch vom Gehäusedesign, der Materialqualität, der Lagerauswahl, der Montageanordnung und den Betriebsbedingungen ab. Ein Gehäuse aus Gusseisen sollte nicht allein nach dem Material ausgewählt werden.

2. Stehlagergehäuse aus Edelstahl

Edelstahl kann für Geräte geeignet sein, die Feuchtigkeit, häufiger Reinigung oder korrosiven Substanzen ausgesetzt sind. Es wird häufig für Lebensmittelverarbeitungsmaschinen, Schiffsausrüstung und bestimmte Anwendungen im Umgang mit Chemikalien in Betracht gezogen.

Käufer sollten die Edelstahlsorte überprüfen und die gesamte Baugruppe bewerten, einschließlich Lager, Dichtungen, Schmiermittel und Befestigungselemente. Die Korrosionsbeständigkeit wird durch die vollständige Materialspezifikation und Einsatzumgebung bestimmt, nicht nur durch die Produktbeschreibung.

3. Geteilte und einteilige Gehäusedesigns

Einteilige Gehäuse bieten für viele Standardanwendungen einen relativ einfachen Aufbau. Geteilte Gehäuse verfügen über eine separate Kappe und einen separaten Boden, was die Inspektion und den Austausch von Lagern erleichtert, wenn die Wellenanordnung eine Demontage erschwert.

Für schwerere Industrieanwendungen umfasst die Produktinformation von BMT die Gehäusefamilien SN500, SN600 und SNL. Da diese Serien unterschiedliche Abmessungen und kompatible Lageranordnungen haben, muss das genaue Modell anhand der Gerätespezifikation überprüft werden.

Berücksichtigen Sie bei der Bewertung eines Gehäuses die folgenden Designdetails:

• Einteilige oder geteilte Konstruktion.
• Abmessungen der Sockelmontage und Positionen der Bolzenlöcher.
• Lagersitzabmessungen und Wellendurchmesserkompatibilität.
• Dichtungs- und Abdeckungsanordnungen.
• Schmierzugang und Serviceanforderungen.
• Kompatibilität mit dem angegebenen Lager und der angegebenen Adapterhülse.

Wo werden Stehlagergehäuse verwendet?

Stehlagergehäuse werden überall dort eingesetzt, wo rotierende Wellen einen sicheren Halt und eine praktische Montageanordnung erfordern. Aufgrund ihrer Vielseitigkeit eignen sie sich für eine Vielzahl von Industrie- und Gewerbemaschinen.

• Fördersysteme:Stützen Sie rotierende Wellen in Materialtransportgeräten und zugehörigen Getriebebaugruppen.
• Landmaschinen:Helfen Sie bei der Unterstützung rotierender Komponenten in Geräten, die Staub, Vibrationen und wechselnden Arbeitslasten ausgesetzt sind.
• Pumps:Bietet Lagerunterstützung für kompatible Wellenanordnungen in industriellen Flüssigkeitshandhabungssystemen.
• Elektromotoren:Unterstützen Sie Wellenbaugruppen, bei denen die ausgewählte Gehäusekonfiguration mit dem mechanischen Design übereinstimmt.
• Fertigungsausrüstung:Bietet Montageunterstützung für Rollen, Übertragungswellen und andere rotierende Mechanismen.
• Bergbau und Schwermaschinen:Unterstützen Sie geeignete Lageranordnungen, wenn Gehäusefestigkeit, Dichtung und Tragfähigkeit den Anforderungen der Anwendung entsprechen.

Umgebungsbedingungen können die entsprechende Spezifikation erheblich beeinflussen. Staubreiche Umgebungen erfordern möglicherweise eine wirksamere Abdichtung, während feuchte oder korrosive Umgebungen möglicherweise geeignete korrosionsbeständige Materialien erfordern. Hohe Vibrations- und Stoßbelastungen erfordern außerdem eine sorgfältige Bewertung von Lager, Gehäuse, Befestigungsschrauben und Stützstruktur.

Wie wählt man das richtige Stehlagergehäuse aus?

Die Auswahl des richtigen Stehlagergehäuses beginnt mit den tatsächlichen Betriebsanforderungen der Maschine. Ein zur Welle passendes Gehäuse kann dennoch ungeeignet sein, wenn seine Einbaumaße, Belastbarkeit, Dichtungsanordnung oder Lagerkompatibilität nicht zur Anwendung passen.

Schritt 1: Bestätigen Sie den Wellendurchmesser

Identifizieren Sie den Wellendurchmesser und die erforderliche Lagerbohrung. Überprüfen Sie bei Lagern mit kegeliger Bohrung die entsprechende Spannhülse und Montageanordnung. Gehen Sie nicht davon aus, dass zwei Gehäuse austauschbar sind, nur weil ihre äußere Form ähnlich erscheint.

Schritt 2: Überprüfen Sie die Lagerkompatibilität

Bestätigen Sie die Lagerbezeichnung, die Abmessungen, die Anforderungen an das Innenspiel, die Verriegelungsmethode und die Schmieranordnung. Gehäuse und Lager müssen als komplette Baugruppe kompatibel sein.

Schritt 3: Betriebslasten berechnen

Bewerten Sie Radiallasten, Axiallasten, Stoßbelastungen, Wellengeschwindigkeit und Betriebslast. Überprüfen Sie die Lagerbewertungen und Gehäusespezifikationen des Herstellers, anstatt sich auf allgemeine Materialbeschreibungen zu verlassen.

Schritt 4: Bewerten Sie die Umgebung

Berücksichtigen Sie Temperatur, Luftfeuchtigkeit, Staub, Wassereinwirkung, Chemikalien und Reinigungsverfahren. Wählen Sie das Gehäusematerial und die Dichtungsanordnung entsprechend diesen Bedingungen aus.

Schritt 5: Überprüfen Sie die Installationsmaße

Vergleichen Sie die Gesamtlänge, -breite, -höhe, die Höhe der Wellenmitte, den Abstand der Montagelöcher und die Schraubengrößen mit der vorhandenen Maschine. Beim Austausch einer abgekündigten oder beschädigten Komponente ist die Dimensionskompatibilität besonders wichtig.

Schritt 6: Erwägen Sie eine langfristige Wartung

Bewerten Sie Schmierintervalle, Zugänglichkeit, Austauschverfahren und Ersatzteilverfügbarkeit. Ein Gehäuse, das die Inspektion und Wartung vereinfacht, kann den Wartungsaufwand über die Lebensdauer des Geräts reduzieren.

Vergleich der Auswahl von Stehlagergehäusen

Die folgende Tabelle bietet einen praktischen Vergleich gängiger Gehäusematerialien und -designs. Es ist als vorläufige Auswahlhilfe gedacht; Die endgültige Auswahl sollte auf überprüften Produktspezifikationen basieren.

Als Referenz sind auf der veröffentlichten Produktseite von BMT SN505 mit einem Wellendurchmesser von 20 mm, SN510 mit einem Wellendurchmesser von 45 mm und SN520 mit einem Wellendurchmesser von 90 mm aufgeführt. Diese Exemplare gehören zur aufgeführten SN-Gehäuseserie. Konsultieren Sie vor der Bestellung immer die vollständige Maßtabelle und bestätigen Sie die erforderliche Lagerkombination.

Sehen Sie sich die BMT-Stehlagergehäuse-Spezifikationen an, um die aufgeführten Gehäusemodelle und ihre entsprechenden technischen Abmessungen zu überprüfen.

Best Practices für Installation und Wartung

Eine korrekte Installation trägt dazu bei, dass Gehäuse und Lager ihre vorgesehene Funktion erfüllen. Selbst bei einer gut gefertigten Komponente kann es zu vorzeitigem Verschleiß kommen, wenn die Montagebasis uneben ist, die Welle falsch ausgerichtet ist oder die Schmierung unzureichend ist.

Checkliste für die Installation

• Untersuchen Sie Gehäuse, Lagersitz, Welle und Montagefläche auf Beschädigungen oder Verunreinigungen.
• Überprüfen Sie das Gehäusemodell, die Lagerbezeichnung, den Wellendurchmesser und die Montageabmessungen.
• Stellen Sie sicher, dass die Montagefläche ausreichend flach, stabil und sauber ist.
• Positionieren Sie das Gehäuse sorgfältig und richten Sie die Welle auf die angeschlossenen Geräte aus.
• Ziehen Sie die Befestigungselemente in der empfohlenen Reihenfolge mit dem angegebenen Drehmoment an.
• Montieren Sie die Lager- und Verriegelungskomponenten gemäß den Anweisungen des Herstellers.
• Tragen Sie das vorgeschriebene Schmiermittel auf und prüfen Sie, ob Dichtungen und Abdeckungen korrekt installiert sind.
• Drehen Sie die Welle manuell, wenn dies sicher und praktisch ist, und führen Sie dann einen kontrollierten Betriebstest durch.

Routinewartung

Überwachen Sie bei geplanten Inspektionen ungewöhnliche Geräusche, Vibrationen, Temperaturänderungen, den Zustand des Schmiermittels, lockere Befestigungselemente und sichtbare Verunreinigungen. Legen Sie Wartungsintervalle entsprechend der Betriebsgeschwindigkeit, Last, Umgebung und Herstellerempfehlungen fest.

Auch eine Überschmierung kann zu Problemen führen, einschließlich übermäßiger Hitze unter bestimmten Betriebsbedingungen. Verwenden Sie die empfohlene Schmiermittelart und -menge, anstatt wahllos Fett aufzutragen.

Häufige Probleme und praktische Lösungen

Das Erkennen früher Warnzeichen hilft Wartungsteams, Lager- und Gehäuseprobleme zu untersuchen, bevor sie zu längeren Ausfallzeiten führen.

• Übermäßige Vibration:Überprüfen Sie die Wellenausrichtung, die Montagesteifigkeit, die Sicherheit der Befestigungselemente, den Lagerzustand und die Maschinenbalance.
• Ungewöhnliche Betriebstemperatur:Untersuchen Sie Schmierung, Lagerbelastung, Dichtungsreibung, Ausrichtung und Betriebsgeschwindigkeit.
• Vorzeitiger Lagerverschleiß:Überprüfen Sie die Kontaminationskontrolle, Installationsverfahren, Wellenpassungen, Schmierung und Lastbedingungen.
• Korrosion:Prüfen Sie Umwelteinflüsse, Materialeignung, Oberflächenschutz und Dichtwirkung.
• Lose Montage:Untersuchen Sie die Basis, die Befestigungsschrauben, den Stützrahmen und alle Anzeichen von Abnutzung oder Bewegung.
• Wiederholter Austauschfehler:Überprüfen Sie die ursprüngliche Ursache, anstatt das Gehäuse auszutauschen, ohne die Lager- und Betriebsbedingungen zu überprüfen.

Diese Symptome können mehrere Ursachen haben. Eine systematische Inspektion der gesamten rotierenden Baugruppe ist effektiver, als immer davon auszugehen, dass das Gehäuse selbst dafür verantwortlich ist.

Häufig gestellte Fragen

1. Was ist der Hauptzweck eines Stehlagergehäuses?

Sein Hauptzweck besteht darin, ein kompatibles Lager zu halten und zu stützen, die rotierende Wellenbaugruppe an einer Montagefläche zu befestigen und Betriebslasten auf die Tragstruktur zu übertragen.

2. Was ist der Unterschied zwischen einem Stehlagergehäuse und einem Stehlager?

Ein Stehlagergehäuse ist die Strukturkomponente, die das Lager aufnimmt. Eine Stehlagereinheit bezieht sich im Allgemeinen auf das zusammengebaute Produkt, einschließlich Gehäuse und Lagereinsatz. Die Produktterminologie variiert je nach Hersteller. Überprüfen Sie daher, ob sich ein Angebot nur auf das Gehäuse oder eine komplette Einheit bezieht.

3. Welches Material eignet sich am besten für ein Stehlagergehäuse?

Gusseisen ist aufgrund seiner Steifigkeit und vibrationsdämpfenden Eigenschaften eine häufige Wahl für allgemeine Industrieanwendungen. Edelstahl ist möglicherweise besser geeignet, wenn Korrosionsbeständigkeit wichtig ist. Die endgültige Auswahl hängt von Belastungen, Umgebung, Abmessungen und den Herstellerangaben ab.

4. Wie finde ich die richtige Lagerblockgehäusegröße?

Beginnen Sie mit dem Wellendurchmesser und der Lagerbezeichnung. Überprüfen Sie dann die Gehäuseabmessungen, den Abstand der Montagelöcher, die Höhe der Wellenmitte, die Lagerkompatibilität und die Verriegelungsanordnung. Vergleichen Sie bei Ersatzkäufen die Original-Teilenummer und die Maßzeichnung.

5. Kann ein Stehlagergehäuse eine Wellenfehlausrichtung ausgleichen?

Einige Stehlagereinheiten verwenden selbstausrichtende Lagereinsätze, die begrenzte Winkelfehlausrichtungen ausgleichen können. Der zulässige Bereich hängt von der Lagerkonstruktion ab. Eine übermäßige Fehlausrichtung kann immer noch zu Vibrationen, ungleichmäßiger Belastung und vorzeitigem Ausfall führen.

6. Wie oft sollte eine Stehlagerbaugruppe gewartet werden?

Es gibt kein allgemeingültiges Wartungsintervall. Inspektions- und Schmierpläne sollten den Lagertyp, die Betriebsgeschwindigkeit, die Belastung, die Temperatur, den Verschmutzungsgrad und die Empfehlungen des Herstellers widerspiegeln. Für lebensdauergedichtete Einheiten können andere Wartungsanforderungen gelten als für nachschmierbare Konstruktionen.

7. Unterstützt BMT die Anforderungen an Massen- oder OEM-Stehlagergehäuse?

Auf der Produktseite von BMT werden OEM- und Großeinkäufe als unterstützte Optionen aufgeführt. Käufer sollten das erforderliche Modell, die Abmessungen, die Lageranordnung, das Material, die Menge und die Anwendungsdetails angeben, um die Verfügbarkeit und die entsprechende Spezifikation zu bestätigen.

Fazit: Finden Sie ein geeignetes Stehlagergehäuse

Eine zuverlässige Auswahl eines Stehlagergehäuses beginnt mit genauen Abmessungen, kompatiblen Lagern, geeigneten Materialien und einem klaren Verständnis der Betriebsumgebung. Die Beachtung von Traglasten, Wellenausrichtung, Montagequalität, Abdichtung und Schmierung kann dazu beitragen, die Zuverlässigkeit der Ausrüstung zu verbessern und die Wartung zu vereinfachen.

BMT bietet Stehlagergehäuselösungen für eine Reihe industrieller Getriebe- und Maschinenanwendungen mit veröffentlichten technischen Informationen zu mehreren Gehäuseserien und -abmessungen. Vergleichen Sie die technischen Anforderungen sorgfältig, bevor Sie eine Kaufentscheidung treffen, unabhängig davon, ob Sie eine vorhandene Komponente ersetzen oder Gehäuse für neue Geräte beschaffen.

Suchen Sie ein zuverlässiges Stehlagergehäuse für Ihr nächstes Projekt? Besuchen Sie die Produktseite des BMT-Stehlagergehäuses, um die verfügbaren Spezifikationen zu überprüfen. Teilen Sie Ihrem Team Ihre Zeichnungen, Wellenabmessungen, Lagermodelle, Betriebsbedingungen und Bestellmengen mit.Kontaktieren Sie unsBesprechen Sie noch heute Ihre Anwendung, bestätigen Sie die Produktkompatibilität und fordern Sie ein Angebot für Ihre Anforderungen an das Stehlagergehäuse an.
