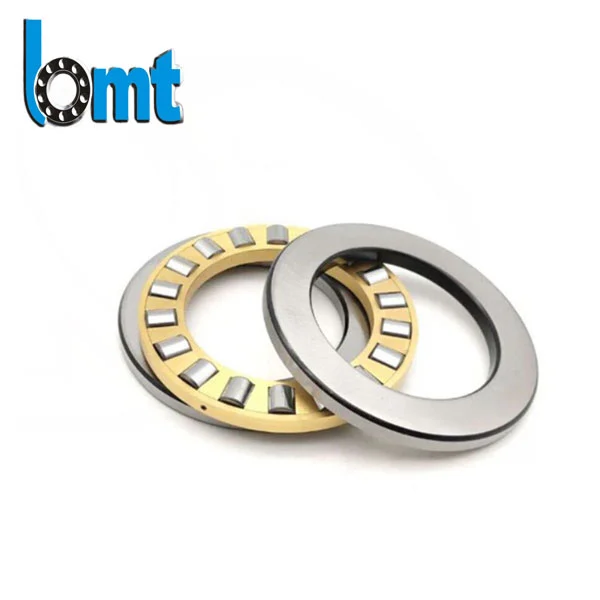

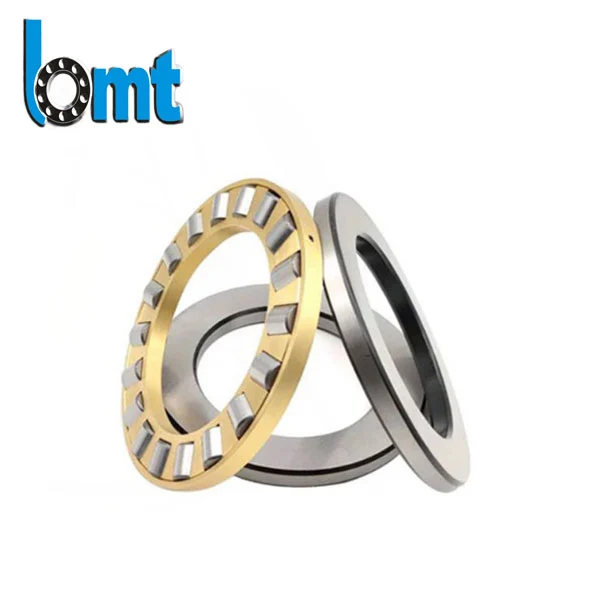

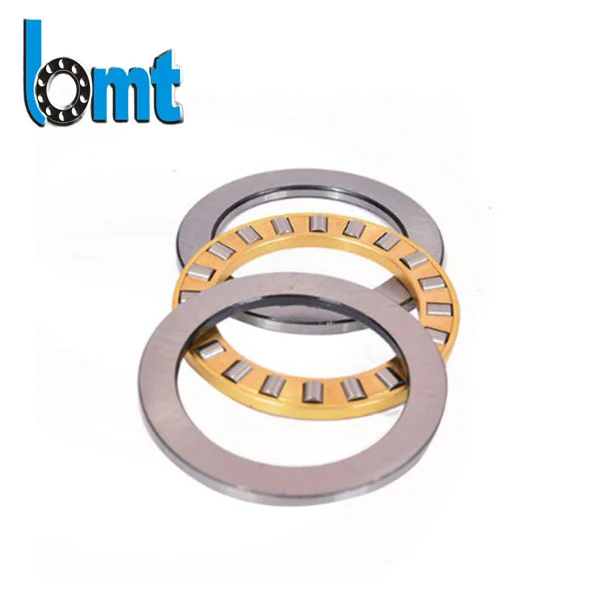

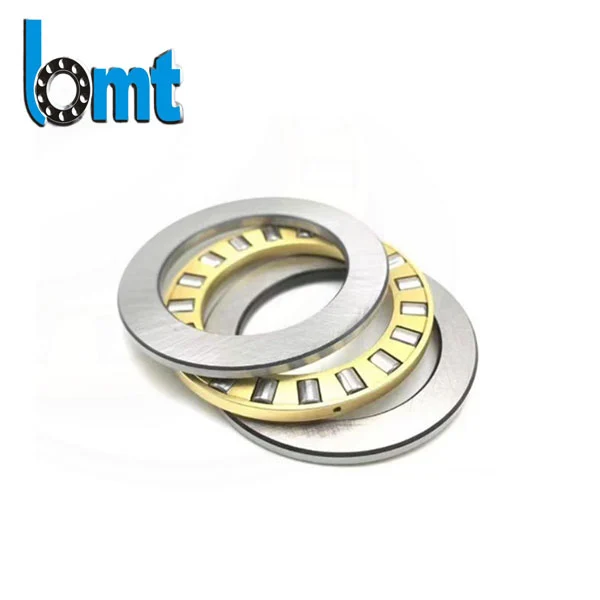

Axial-Zylinderrollenlager

Im Schwermaschinenbau stoßen wir oft auf das Problem, dass herkömmliche Axiallager großen Axialkräften nur schwer standhalten können. Als Hersteller, der sich seit 20 Jahren der Lagerforschung und -entwicklung widmet, haben die von uns eingeführten BMT-Zylinderrollenlager dieses Problem perfekt gelöst. Dieses Produkt verfügt nicht nur über eine hervorragende Belastbarkeit, sondern auch über eine hervorragende Stabilität und ist für viele Industrieunternehmen zur ersten Wahl geworden.

Anfrage absenden

Produktbeschreibung

Produktleistung

Der Grund dafür, dass Axial-Zylinderrollenlager schwere Arbeitsbedingungen bewältigen können, liegt in der Tatsache, dass wir eine spezielle Konstruktionskonstruktion gewählt haben. Durch die Optimierung der Rollenanordnung und die Verbesserung der Laufbahnform erreicht die axiale Tragfähigkeit eines einzelnen Lagers das Dreifache der herkömmlichen Axialkugellager. Nehmen wir als Beispiel metallurgische Walzwerke. Unter kontinuierlichen, hochintensiven Betriebsbedingungen beträgt die durchschnittliche Lebensdauer unserer Lager mehr als 20.000 Stunden.

Cylindrical Roller Thrust Bearings

Technische Parameter

Axial-Zylinderrollenlager
Lagermodell	Abmessungen (mm)				Tragzahlen (kN)		Grenzgeschwindigkeit (U/min)		Gewicht
	d	d1	D	H	Cr (Axial)	Cor (Axial)	Fett	Öl	(kg)
81100-Serie (ASMI 51100-Serie metrisch)
81102	15	15	28	9	9.5	19	3800	5300	0.028
81103	17	17	30	9	10	21.2	3600	5000	0.032
81104	20	20	35	10	14.2	31.5	3400	4800	0.052
81105	25	25	42	11	19.2	45	3000	4300	0.082
81106	30	30	47	11	20.5	50	2800	4000	0.095
81107	35	35	52	12	24.5	60	2600	3800	0.12
81108	40	40	60	13	32.5	77.5	2400	3600	0.18
81109	45	45	65	14	35.5	87.5	2200	3400	0.22
81110	50	50	70	14	38	95	2000	3200	0.25
81111	55	55	78	16	48	120	1900	3000	0.35
81112	60	60	85	17	55	142	1800	2800	0.45
81113	65	65	90	18	58	155	1700	2600	0.52
81114	70	70	95	18	60	162	1600	2400	0.58
81115	75	75	100	19	63	172	1500	2200	0.65
81116	80	80	105	19	65	180	1400	2000	0.7
81117	85	85	110	19	67	190	1300	1900	0.75
81118	90	90	120	22	85	240	1200	1800	1.1
81120	100	100	135	25	108	315	1100	1700	1.65
81122	110	110	145	25	112	335	1000	1600	1.9
81124	120	120	155	25	115	345	950	1500	2.1
81126	130	130	170	30	150	450	900	1400	3
81128	140	140	180	31	155	465	850	1300	3.3
81130	150	150	190	31	158	480	800	1200	3.6
81132	160	160	200	31	160	495	750	1100	3.9
81134	170	170	215	34	180	560	700	1000	4.8
81136	180	180	225	34	183	575	670	950	5.2
81138	190	190	240	37	212	670	630	900	6.5
81140	200	200	250	37	215	680	600	850	7
81144	220	220	270	37	220	700	530	750	7.8
81148	240	240	300	45	285	950	480	670	11.5
81152	260	260	320	45	290	980	430	600	12.5
81156	280	280	350	53	375	1320	380	530	18.5
81160	300	300	380	62	480	1750	340	480	27
81200-Serie (ASMI 51200-Serie metrisch)
81204	20	20	40	14	22.4	50	3000	4300	0.095
81205	25	25	47	15	28	67	2800	4000	0.14
81206	30	30	52	16	30.5	73	2600	3800	0.18
81207	35	35	62	18	43	100	2400	3600	0.28
81208	40	40	68	19	48.5	117	2200	3400	0.35
81209	45	45	73	20	51.5	127	2000	3200	0.42
81210	50	50	78	22	58	145	1900	3000	0.52
81211	55	55	90	25	78	195	1800	2800	0.85
81212	60	60	95	26	82	212	1700	2600	0.98
81213	65	65	100	27	85	224	1600	2400	1.1
81214	70	70	105	27	87	232	1500	2200	1.2
81215	75	75	110	27	90	240	1400	2000	1.3
81216	80	80	115	28	92	250	1300	1900	1.45
81217	85	85	125	31	112	315	1200	1800	2
81218	90	90	135	35	138	375	1100	1700	2.8
81220	100	100	150	38	165	465	1000	1600	3.8
81222	110	110	160	38	170	480	950	1500	4.2
81224	120	120	170	39	175	495	900	1400	4.6
81226	130	130	190	45	212	630	850	1300	6.5
81228	140	140	200	46	218	650	800	1200	7.2
81230	150	150	215	50	250	750	750	1100	9
81232	160	160	225	51	255	770	700	1000	9.8
81234	170	170	240	55	285	870	670	950	12
81236	180	180	250	56	290	890	630	900	13
81238	190	190	270	62	340	1080	600	850	17.5
81240	200	200	280	62	345	1100	560	800	18.5
81244	220	220	300	63	355	1150	480	670	20.5
81248	240	240	340	78	480	1620	430	600	32
81252	260	260	360	80	495	1700	380	530	36
81256	280	280	380	80	500	1750	340	480	38.5
81260	300	300	420	95	630	2240	320	450	55

Für spezifische Anwendungstechnik oder kundenspezifische Anforderungen wenden Sie sich bitte an unser technisches Team.

Wichtigste technische Parameter

Im Folgenden sind die detaillierten Parameter von Axial-Zylinderrollenlagern aufgeführt:

Der anwendbare Wellendurchmesserbereich reicht von 50 bis 500 mm

Die dynamische Axiallast kann maximal bis zu 1.500 kn betragen

Die Obergrenze der statischen Axiallast beträgt 900 kn

Bei normaler Fettschmierung ist die Drehzahl auf 1000 bis 3000 Umdrehungen pro Minute begrenzt

Der Arbeitstemperaturbereich ist von -20℃ bis 180℃ ausgelegt

Es stehen mehrere Präzisionsgrade zur Auswahl

Maßgeschneiderte Serviceinhalte

1. Passen Sie das Innenspiel entsprechend den tatsächlichen Arbeitsbedingungen an

2. Verwenden Sie hochtemperaturbeständige oder lebensmittelechte Schmierstoffe

3. Führen Sie eine Oberflächenverstärkungsbehandlung durch, um die Lebensdauer von Axial-Zylinderrollenlagern zu verlängern

4. Stellen Sie professionelle Installationsanleitungen zur Verfügung

Praktische Anwendungsfälle

Bei vertikalen Zementmühlen ist die Hauptwelle enormen axialen Stoßkräften ausgesetzt. Als Reaktion auf die oben genannte Situation hat unser technisches Team eine maßgeschneiderte Lösung entwickelt. Die von uns für ein großes Zementwerk bereitgestellte Lösung verlängerte nicht nur den Lageraustauschzyklus auf zwei Jahre, sondern verbesserte auch die Betriebsstabilität der Ausrüstung um 40 %.

Am Beispiel des Schiffsantriebssystems: Nachdem der Kunde unsere Axial-Zylinderrollenlager eingeführt hatte, erhöhte sich die Übertragungseffizienz um 1,5 %, wodurch jedes Jahr mehr als 300.000 Yuan an Kraftstoffkosten eingespart wurden.

Qualitätssicherung

1. Wir verwenden hochwertigen legierten Stahl als Rohmaterial und durchlaufen einen speziellen Wärmebehandlungsprozess.

2. Wir verwenden importierte CNC-Geräte, um sicherzustellen, dass die Laufbahngenauigkeit innerhalb von 0,002 mm liegt.

3. Jede Produktcharge muss 500 Stunden lang einem kontinuierlichen Haltbarkeitstest unterzogen werden.

4. 100 % Belastbarkeitstest vor Verlassen des Werks.

Wenn Sie vollständige technische Materialien benötigen oder individuelle Lösungen besprechen möchten, können Sie sich jederzeit an unser technisches Support-Team wenden. Wir freuen uns darauf, Ihnen mit professionellen Produkten und Dienstleistungen den reibungslosen Betrieb Ihrer Anlagen zu gewährleisten.
