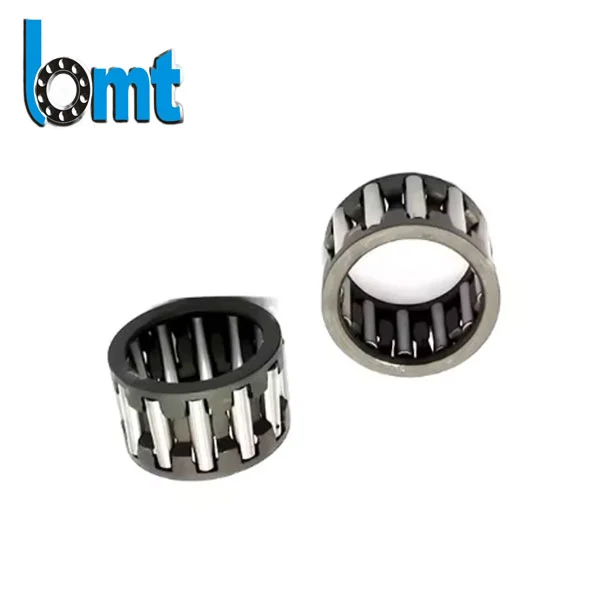

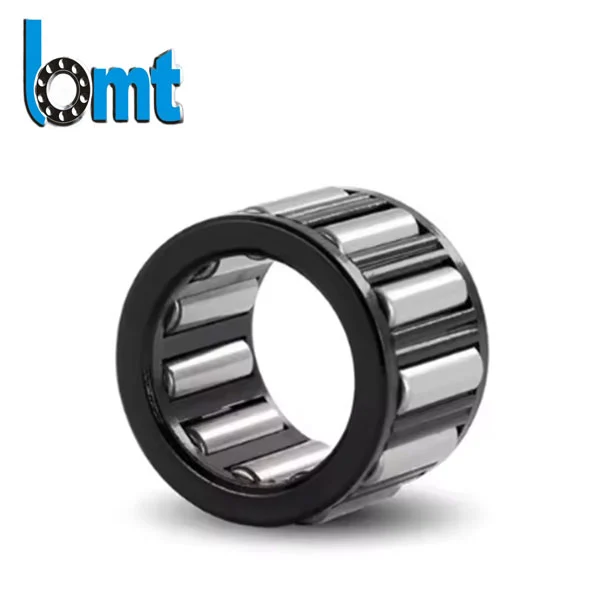

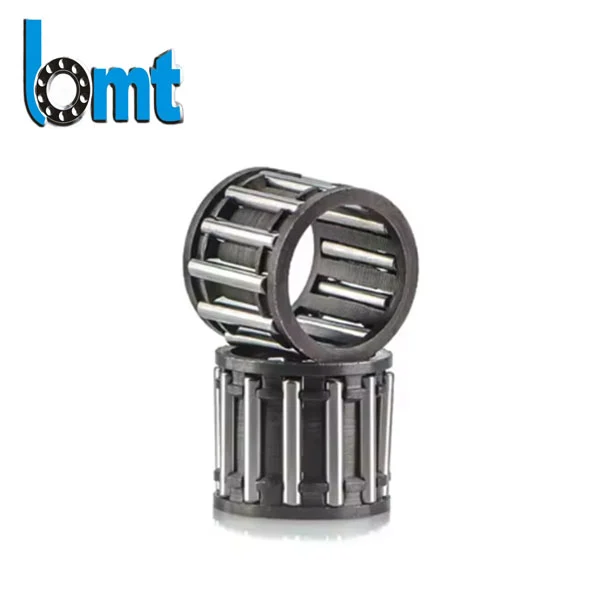

Nadelrollen- und Käfigbaugruppe

Die Nadelrollen- und Käfigbaugruppe ist eine Lagerkomponente, die aus dünnen, zylindrischen Nadelrollen besteht, die von einem Käfig in Position gehalten werden. Es wird normalerweise in Aufbauten verwendet, in denen der Platz knapp ist, aber eine Lastunterstützung erforderlich ist, typischerweise bei der Arbeit mit Innen-/Außenringen oder direkt mit Wellen und Gehäusen. Das Produkt von BMT ist mit Präzision gefertigt. Die Rollen und der Käfig sorgen dafür, dass die Rollen gleichmäßig verteilt sind, wodurch die Reibung verringert und eine reibungslose Bewegung unterstützt wird.

Anfrage absenden

Produktbeschreibung

Was ist dieses Produkt?

Die Nadelrollen- und Käfigbaugruppe ist ein wichtiger Bestandteil vieler mechanischer Übertragungssysteme. Dank der kleinen, aber langen Nadelrollen kann die Baugruppe trotz ihrer kompakten Bauweise hohe radiale Belastungen bewältigen. Der Käfig, der normalerweise aus Stahl oder Polymer besteht, hält die Rollen auseinander und gleichmäßig platziert, sodass sie sich während der Drehung nicht berühren, was dazu beiträgt, dass alles gleichmäßig läuft.

Nach dem, was wir im realen Einsatz gesehen haben, funktioniert diese Baugruppe gut in Geräten, in denen der Einbauraum begrenzt ist – wie Automobilmotoren, Hydraulikpumpen und Textilmaschinen. Durch sein Design passt es sich an verschiedene Arbeitsbedingungen an und bietet zuverlässigen Halt für rotierende Teile.

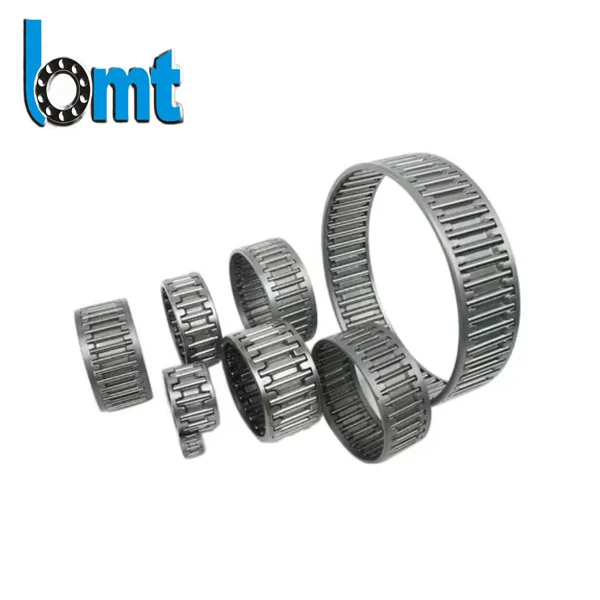

Needle Roller And Cage Assembly

Technische Parameter

	Abmessungen (mm)			Grundtragzahl (KN)
Artikel	Fw (mm)	Ew (mm)	BC (mm)	Cr (KN)	Cor (KN)	Grenzgeschwindigkeit (U/min)
K3X5X7TN	3	5	7	1.232	1.032	40000
K3X5X9TN	3	5	9	1.368	1.184	40000
K3X6X7TN	3	6	7	1.144	0.776	37600
K4X7X7TN	4	7	7	1.392	1.016	34400
K4X7X10TN	4	7	10	1.864	1.472	34400
K5X8X8TN	5	8	8	1.88	1.536	31200
K5X8X10TN	5	8	10	2.4	2.12	31200
K6X9X8TN	6	9	8	2.08	1.824	29600
K6X9X10TN	6	9	10	2.68	2.52	29600
K6X10X13TN	6	10	13	3.04	2.48	28000
K7X9X7TN	7	9	7	1.384	1.416	28000
K7X10X8	7	10	8	2.28	2.12	27200
K8X11X8	8	11	8	2.48	2.4	25600
K8X11X10	8	11	10	3.16	3.28	25600
K8X11X13	8	11	13	4.08	4.64	25600
K8X12X10	8	12	10	4	3.76	25600
K9X12X10	9	12	10	3.6	4	24800
K9X12X13	9	12	13	4.72	5.68	24800
K10X13X10	10	13	10	3.8	4.4	23200
K10X13X13	10	13	13	4.96	6.24	23200
K10X13X16	10	13	16	5.68	7.44	23200
K10X14X10	10	14	10	4.64	4.8	23200
K10X16X12	10	16	12	6.48	5.76	22400
K12X15X10	12	15	10	3.92	4.88	21600
K12X15X13	12	15	13	5.12	6.8	21600
K12X16X13	12	16	13	6.4	7.52	21600
K12X17X13	12	17	13	7.68	8.32	20800
K12X18X12	12	18	12	8	7.92	20800
K14X18X10	14	18	10	5.68	6.8	20000
K14X18X13	14	18	13	6.56	8.08	20000
K14X18X15	14	18	15	7.6	9.84	20000
K14X18X17	14	18	17	8.64	11.52	20000
K14X20X12	14	20	12	8.24	8.48	19200
K15X18X17	15	18	17	6.4	9.68	20000
K15X19X10	15	19	10	6	7.36	19200
K15X19X13	15	19	13	6.8	8.72	19200
K15X19X17	15	19	17	9.04	12.48	19200
K15X20X13	15	20	13	7.92	9.2	19200
K15X21X15	15	21	15	11.44	13.12	19200
K15X21X21	15	21	21	15.52	19.44	19200
K16X20X10	16	20	10	6.24	7.92	19200
K16X20X13	16	20	13	7.12	9.44	19200
K16X20X17	16	20	17	9.36	13.44	19200
K16X22X12	16	22	12	9.2	10	18400
K16X22X16	16	22	16	11.84	14	18400
K16X22X20	16	22	20	14.64	18.24	18400
K16X24X20	16	24	20	17.12	18.8	17600
K17X21X10	17	21	10	6.48	8.48	18400
K17X21X13	17	21	13	8.32	11.68	18400
K17X21X17	17	21	17	9.76	14.32	18400
K18X22X10	18	22	10	6.72	9.04	17600
K18X22X13	18	22	13	7.36	10.16	17600
K18X22X17	18	22	17	9.68	14.4	17600
K18X24X12	18	24	12	10.24	11.92	17600
K18X24X13	18	24	13	10.48	12.24	17600
K18X25X22	18	25	22	18.48	23.2	17600
K19X23X13	19	23	13	7.6	10.8	17600
K19X23X17	19	23	17	10	15.36	17600
K20X24X10	20	24	10	7.12	10.08	16800
K20X24X13	20	24	13	7.84	11.44	16800
K20X24X17	20	24	17	10.32	16.32	16800
K20X26X12	20	26	12	10.72	12.96	16800
K20X26X13	20	26	13	11.52	14.32	16800
K20X26X17	20	26	17	15.36	20.8	16800
K20X26X20	20	26	20	16.88	23.2	16800
K20X28X16	20	28	16	15.84	17.92	16000
K20X28X20	20	28	20	19.12	22.8	16000
K20X28X25	20	28	25	24.4	31.2	16000
K20X30X30	20	30	30	28.4	33.2	16000
K21X25X13	21	25	13	8.08	12.08	16800
K22X26X10	22	26	10	7.28	10.72	16000
K22X26X13	22	26	13	8.32	12.72	16000
K22X26X17	22	26	17	10.96	18.16	16000
K22X28X17	22	28	17	15.52	21.6	16000
K22X29X16	22	29	16	16	20.4	15200
K22X30X15	22	30	15	16.08	18.72	15200
K22X32X24	22	32	24	27.2	32	14400
K23X35X16	23	35	16	19.6	19.12	13600
K24X28X10	24	28	10	7.68	11.84	15200
K24X28X13	24	28	13	8.8	14.08	15200
K24X28X17	24	28	17	11.6	20	15200
K24X30X17	24	30	17	15.6	22	14400
K24X30X31ZW	24	30	31	22	34.8	14400
K25X29X10	25	29	10	7.92	12.32	14400
K25X29X13	25	29	13	9.04	14.72	14400
K25X29X17	25	29	17	11.92	20.8	14400
K25X30X17	25	30	17	14.96	24	14000
K25X30X20	25	30	20	17.36	29.2	14400
K25X30X26ZW	25	30	26	17.12	28.4	14400
K25X31X17	25	31	17	15.68	22.8	14400
K25X31X21	25	31	21	19.76	30.4	14400
K25X32X16	25	32	16	16.64	22	13600
K25X33X20	25	33	20	22.8	30.4	13600
K25X33X24	25	33	24	27.2	37.6	13600
K25X35X30	25	35	30	37.6	49.6	12800
K26X30X13	26	30	13	9.28	15.36	14400
K26X30X17	26	30	17	12.16	22	14400
K26X30X22ZW	26	30	22	12.56	22.8	14400
K28X33X13	28	33	13	12.24	19.36	12800
K28X33X17	28	33	17	15.76	26.8	12800
K28X34X17	28	34	17	17.44	26.8	12800
K28X35X16	28	35	16	17.2	23.6	12800
K28X35X18	28	35	18	19.2	27.2	12800
K28X40X25	28	40	25	36.4	44	11200
K30X34X13	30	34	13	9.84	17.36	12000
K30X35X13	30	35	13	12.48	20.4	12000
K30X35X17	30	35	17	15.68	27.2	12000
K30X35X27	30	35	27	24.4	47.2	12000
K30X37X16	30	37	16	18.48	26.8	12000
K30X37X18	30	37	18	20.8	30.8	12000
K30X40X18	30	40	18	25.6	32	11200
K30X40X30	30	40	30	39.2	55.2	12000
K32X37X13	32	37	13	12.4	20.4	11200
K32X37X17	32	37	17	15.92	28.4	11200
K32X37X27	32	37	27	24	48	11200
K32X38X20	32	38	20	21.2	36	11200
K32X39X16	32	39	16	19.04	28.4	11200
K32X39X18	32	39	18	21.2	32.8	11200
K32X40X25	32	40	25	30	46.4	11200
K32X40X42ZW	32	40	42	40	67.2	11200
K32X46X32	32	46	32	52.8	67.2	10400
K35X40X13	35	40	13	12.96	22.4	10400
K35X40X17	35	40	17	16.64	30.8	10400
K35X40X25	35	40	25	23.6	48	10400
K35X40X27	35	40	27	20	38.8	10400
K35X42X16	35	42	16	19.52	30	10400
K35X42X18	35	42	18	22	34.4	10400
K35X42X20	35	42	20	24	39.2	10400
K35X42X30	35	42	30	31.2	54.4	10400
K35X45X20	35	45	20	29.6	40	9600
K35X45X30	35	45	30	42.4	63.2	9600
K37X42X17	37	42	17	17.92	34.4	9600
K38X43X17	38	43	17	16.4	30.8	9600
K38X43X27	38	43	27	25.2	54.4	9600
K38X46X20	38	46	20	28.4	45.6	9600
K38X46X32	38	46	32	44	79.2	9600
K39X44X26ZW	39	44	26	22	44.8	9600
K40X45X13	40	45	13	14.08	26	9600
K40X45X17	40	45	17	17.12	33.2	9600
K40X45X27	40	45	27	26.4	58.4	9600
K40X47X18	40	47	18	23.6	40	8800
K40X47X20	40	47	20	26	45.6	8800
K40X48X20	40	48	20	28.8	47.2	8800
K42X47X13	42	47	13	14.24	26.8	8800
K42X47X17	42	47	17	17.36	34.4	8800
K42X47X30ZW	42	47	30	26.8	60.8	8800
K42X50X20	42	50	20	28	45.6	8800
K43X48X17	43	48	17	17.28	34.4	8800
K43X48X27	43	48	27	26.8	60	8800
K45X50X17	45	50	17	18	36.8	8000
K45X50X27	45	50	27	27.6	64	8000
K45X52X18	45	52	18	25.2	45.6	8000
K45X53X20	45	53	20	31.2	53.6	8000
K45X53X21	45	53	21	30.8	53.6	8000
K45X53X28	45	53	28	41.6	78.4	8000
K45X59X18	45	59	18	35.2	43.2	7600
K45X59X32	45	59	32	58.4	82.4	7600
K47X52X17	47	52	17	18.64	39.2	8000
K47X52X27	47	52	27	28	66.4	8000
K50X55X13,5	50	55	13.5	14.56	29.2	7600
K50X55X17	50	55	17	17.68	37.6	7600
K50X55X20	50	55	20	21.2	48	7600
K50X55X30	50	55	30	31.2	77.6	7600
K50X57X18	50	57	18	26.8	50.4	7200
K50X58X20	50	58	20	28.4	49.6	7200
K50X58X25	50	58	25	35.2	64.8	7200
K52X57X12	52	57	12	14.4	29.2	7200
K55X60X20	55	60	20	22.8	52.8	6800
K55X60X27	55	60	27	30.4	77.6	6800
K55X60X30	55	60	30	32.8	86.4	6800
K55X62X18	55	62	18	28.4	56	6800
K55X63X20	55	63	20	32	59.2	6800
K55X63X25	55	63	25	40.8	80.8	6800
K55X63X32	55	63	32	49.6	104	6800
K58X65X18	58	65	18	28	56	6400
K58X65X36ZW	58	65	36	85.6	10.72	6400
K60X65X20	60	65	20	23.6	57.6	6400
K60X65X30	60	65	30	34	92.8	6400
K60X66X33ZW	60	66	33	36.8	89.6	6400
K60X66X40ZW	60	66	40	46.4	120.8	6400
K60X68X20	60	68	20	34.8	68	6000
K60X68X23	60	68	23	39.6	80.8	6000
K60X68X25	60	68	25	42.4	88.8	6000
K60X68X30ZW	60	68	30	35.6	70.4	6000
K60X75X42	60	75	42	94.4	159.2	6000
K62X70X40ZW	62	70	40	52.8	116.8	6000
K64X70X16	64	70	16	22.4	48	6000
K65X70X20	65	70	20	24.4	61.6	6000
K65X70X30	65	70	30	35.2	99.2	6000
K65X73X23	65	73	23	36.8	75.2	5600
K65X73X30	65	73	30	45.6	98.4	5600
K68X74X20	68	74	20	28.4	67.2	5600
K68X74X30	68	74	30	37.2	94.4	5600
K68X74X35ZW	68	74	35	38.8	100	5600
K70X76X20	70	76	20	28.8	68.8	5200
K70X76X30	70	76	30	41.6	111.2	5200
K70X78X30	70	78	30	48	108	5200
K72X80X20	72	80	20	33.2	68	5200
K73X79X20	73	79	20	29.6	72	5200
K75X81X20	75	81	20	30	75.2	5200
K75X81X30	75	81	30	41.6	114.4	5200
K75X83X23	75	83	23	40	87.2	4800
K75X83X30	75	83	30	49.6	114.4	4800
K75X83X35ZW	75	83	35	50.4	117.6	4800
K75X83X40ZW	75	83	40	58.4	141.6	4800
K80X86X20	80	86	20	30.8	78.4	4800
K80X88X30	80	88	30	56.8	140.8	4800
K80X88X40ZW	80	88	40	60.8	153.6	4800
K80X88X46ZW	80	88	46	70.4	184.8	4800
K85X92X20	85	92	20	35.6	86.4	4400
K90X97X20	90	97	20	36	90.4	4000
K90X98X27	90	98	27	48.8	120	4000
K90X98X30	90	98	30	54.4	137.6	4000
K95X103X30	95	103	30	55.2	144	3920
K95X103X40ZW	95	103	40	66.4	182.4	3920
K100X107X21	100	107	21	38.4	101.6	3760
K100X108X27	100	108	27	45.6	114.4	3760
K100X108X30	100	108	30	56.8	150.4	3760
K105X112X21	105	112	21	38	101.6	3600
K110X117X24	110	117	24	44.8	126.4	3440
K110X118X30	110	118	30	62.4	175.2	3440
K115X123X27	115	123	27	50.4	136	3280
K120X127X24	120	127	24	47.2	139.2	3200
K125X133X35	125	133	35	68.8	208	3040
K130X137X24	130	137	24	48.8	148.8	2960
K135X143X35	135	143	35	72.8	232	2800
K145X153X26	145	153	26	59.2	204	2640
K150X160X46	150	160	46	117.6	376	2560
K155X163X26	155	163	26	60	188.8	2480
K160X170X46	160	170	46	121.6	408	2400
K165X173X26	165	173	26	64.8	212	2320
K175X183X32	175	183	32	79.2	280	2160
K185X195X37	185	195	37	102.4	340	2080
K195X205X37	195	205	37	106.4	360	2000
K210X220X42	210	220	42	123.2	448	1840
K220X230X42	220	230	42	126.4	472	1760
K240X250X42	240	250	42	131.2	504	1600
K265X280X50	265	280	50	204	688	1440

Welche Pluspunkte bietet es?

•Starke Lastaufnahme: Dank der großen Anzahl an Nadelrollen kann die Baugruppe für ihre Größe relativ hohe Radiallasten aufnehmen. Dies macht ihn zu einer guten Wahl für Maschinen, die schwere Lasten auf kleinem Raum bewegen müssen, wie viele Benutzer in ihren Rückmeldungen erwähnt haben.

•Platzsparendes Design: Der kleine Durchmesser der Nadelrollen bedeutet, dass die Baugruppe einen schlanken Querschnitt hat, was bei mechanischen Designs Platz spart. Dies ist sehr nützlich für Geräte, bei denen der Platz knapp ist.

•Weniger Reibung: Der Käfig sorgt dafür, dass sich die Nadelrollen reibungslos drehen, ohne sich gegenseitig zu berühren, wodurch Reibung und Wärmeentwicklung während des Betriebs reduziert werden. Dies kann dazu beitragen, die Lebensdauer der Baugruppe zu verlängern, wenn sie in einem geeigneten Zustand verwendet wird.

Anwendungen in der realen Welt

•Automotive-Bereich: Nadelrollen- und Käfigbaugruppen kommen normalerweise in Kurbel- und Nockenwellen von Automobilen zum Einsatz, wo sie die hohen Radiallasten aus dem Motorbetrieb bewältigen. Ein Autoteilehersteller stellte fest, dass die Verwendung dieser Baugruppe dazu beitrug, die Größe der Motorkomponenten zu verkleinern und gleichzeitig die Belastbarkeit beizubehalten.

•Hydraulische Ausrüstung: In hydraulischen Pumpen und Motoren trägt diese Baugruppe rotierende Wellen. Ein Hersteller hydraulischer Maschinen erwähnte, dass das kompakte Design der Baugruppe und die konstante Leistung die Effizienz seiner Produkte gesteigert hätten.

[Bild einfügen: Nadelrollen- und Käfigbaugruppe in hydraulischen Maschinen]

Wie wir Qualität sicherstellen?

Wir bei BMT wissen, dass die Qualität der Nadelrollen- und Käfigbaugruppe im Maschinenbetrieb von entscheidender Bedeutung ist. Deshalb durchläuft jede Baugruppe sorgfältige Kontrollen. Wir prüfen sorgfältig die Abmessungen der Nadelrollen, die Käfigfestigkeit und die Glätte der Rollenoberfläche. Diese Schritte sollen sicherstellen, dass das Produkt grundlegende praktische Anforderungen erfüllt.
