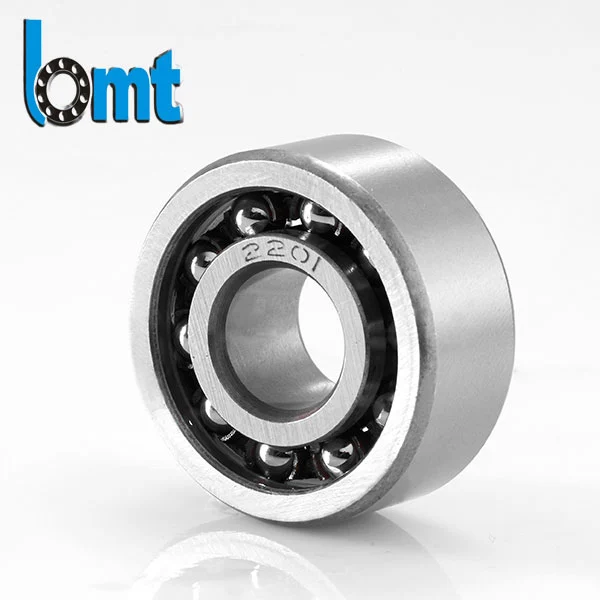

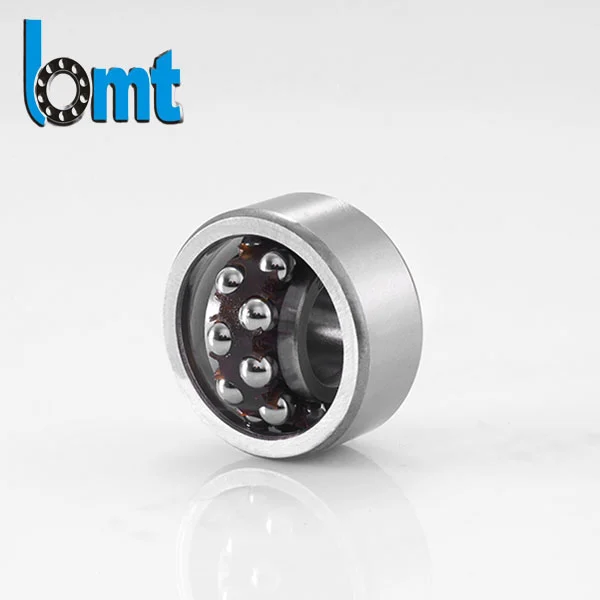

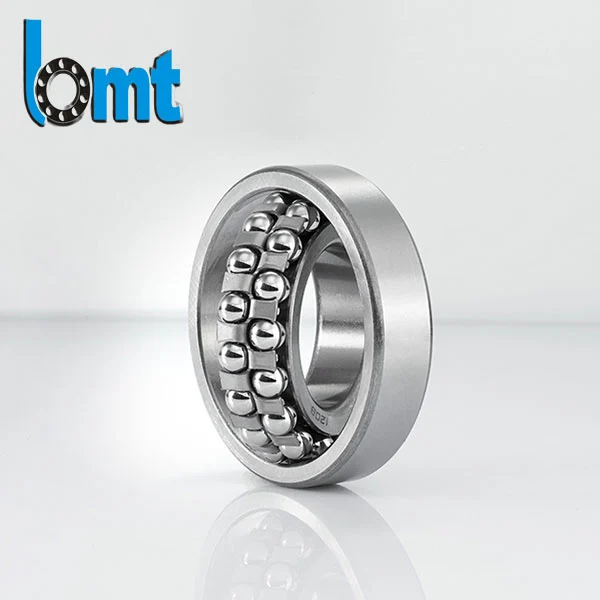

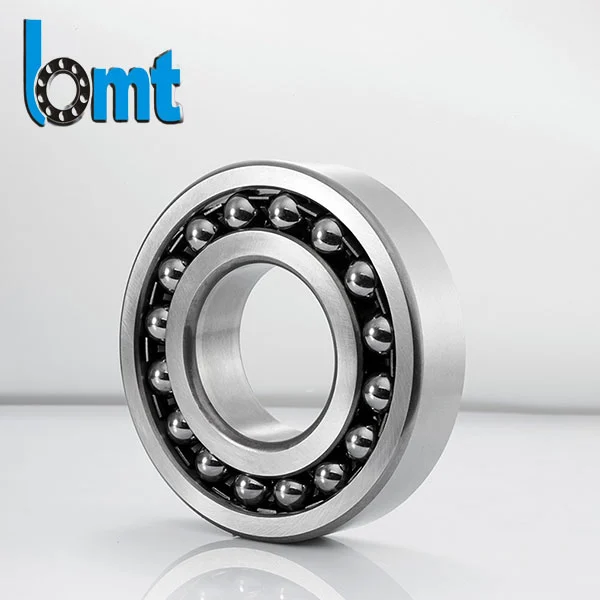

Selbstausrichtende Kugellager der Serie 2200
Die selbstausrichtenden Kugellager der Serie 2200 eignen sich für anspruchsvolle Industrieanwendungen, bei denen Wellenfehlausrichtung, Installationsabweichungen und Vibrationen unvermeidbar sind. Diese Lager basieren auf jahrzehntelanger Erfahrung in der Präzisionstechnik und bieten eine stabile Rotation, geringe Reibung und eine lange Lebensdauer unter realen Betriebsbedingungen. Jedes Lager wird nach strengen ISO- und IATF-Qualitätsstandards hergestellt und nutzt automatisierte Schleif- und Prüfprozesse, um Maßgenauigkeit und Leistungsstabilität sicherzustellen.
Bei echten Industrieanlagen ist eine perfekte Ausrichtung selten. Wellendurchbiegung, Einbautoleranzen und strukturelle Vibrationen sind häufige Herausforderungen, die sich direkt auf die Lagerlebensdauer auswirken.
Die selbstausrichtenden Kugellager der Serie 2200 von BMT Bearings wurden genau für diese Arbeitsbedingungen entwickelt und sorgen für eine stabile Rotation, auch wenn die Ausrichtung nicht ideal ist.
Technische Parameter
| Lagermodell | Abmessungen (mm) | Tragzahlen (kN) | Grenzgeschwindigkeit (U/min) | Gewicht | Statische Tragfähigkeit | ||||
| d | D | B | Cr | Kor | Fett | Öl | (kg) | Co (kN) | |
| 2200 | 10 | 30 | 14 | 8.69 | 4.94 | 16.000 | 22.000 | 0.045 | 5.1 |
| 2201 | 12 | 32 | 14 | 8.84 | 5.23 | 15.000 | 20.000 | 0.05 | 5.5 |
| 2202 | 15 | 35 | 14 | 9.88 | 6.37 | 14.000 | 19.000 | 0.06 | 6.2 |
| 2203 | 17 | 40 | 16 | 13.87 | 9.03 | 13.000 | 18.000 | 0.085 | 8.5 |
| 2204 | 20 | 47 | 18 | 17.1 | 12.07 | 12.000 | 16.000 | 0.13 | 11.2 |
| 2205 | 25 | 52 | 18 | 18.34 | 13.87 | 11.000 | 15.000 | 0.15 | 12.5 |
| 2206 | 30 | 62 | 20 | 24.7 | 19.76 | 10.000 | 14.000 | 0.22 | 17.5 |
| 2207 | 35 | 72 | 23 | 30.4 | 24.7 | 9.500 | 13.000 | 0.32 | 22 |
| 2208 | 40 | 80 | 23 | 32.3 | 28.5 | 9.000 | 12.000 | 0.42 | 25 |
| 2209 | 45 | 85 | 23 | 34.2 | 31.83 | 8.500 | 11.000 | 0.48 | 28 |
| 2210 | 50 | 90 | 23 | 35.63 | 34.68 | 8.000 | 10.000 | 0.55 | 30 |
| 2211 | 55 | 100 | 25 | 34.68 | 40.85 | 7.500 | 9.500 | 0.72 | 32.5 |
| 2212 | 60 | 110 | 28 | 54.15 | 55.58 | 7.000 | 9.000 | 0.9 | 45 |
| 2213 | 65 | 120 | 31 | 63.65 | 63.65 | 6.700 | 8.500 | 1.1 | 52 |
| 2214 | 70 | 125 | 31 | 66.03 | 69.83 | 6, 300 | 8.000 | 1.2 | 55 |
| 2215 | 75 | 130 | 31 | 69.83 | 76 | 6.000 | 7.500 | 1.3 | 58 |
| 2216 | 80 | 140 | 33 | 76 | 85.5 | 5.600 | 7.000 | 1.55 | 62 |
| 2217 | 85 | 150 | 36 | 88.35 | 100.7 | 5.300 | 6.700 | 1.9 | 70 |
| 2218 | 90 | 160 | 40 | 106.4 | 115.9 | 5.000 | 6, 300 | 2.3 | 80 |
| 2219 | 95 | 170 | 43 | 118 | 130 | 4.800 | 6.000 | 2.7 | 88 |
| 2220 | 100 | 180 | 46 | 130 | 145 | 4.500 | 5.600 | 3.2 | 95 |
| 2222 | 110 | 200 | 53 | 158 | 175 | 4, 200 | 5.300 | 4.5 | 115 |
| 2224 | 120 | 215 | 58 | 185 | 205 | 3.800 | 5.000 | 5.8 | 135 |
| 2226 | 130 | 230 | 64 | 215 | 240 | 3.600 | 4.800 | 7.2 | 155 |
| 2228 | 140 | 250 | 68 | 245 | 275 | 3.400 | 4.500 | 9 | 175 |
| 2230 | 150 | 270 | 73 | 280 | 315 | 3, 200 | 4, 200 | 11.5 | 200 |
Für spezifische Anwendungsanforderungen oder maßgeschneiderte Lösungen wenden Sie sich bitte an unser technisches Support-Team.
Ingenieurkonzept
Diese Serie übernimmt azweireihige Kugelstruktur mit sphärischer AußenlaufbahnDadurch kann sich die innere Baugruppe innerhalb eines begrenzten Winkelbereichs automatisch anpassen.
Anstatt Fehlausrichtungen zu widerstehen, ist das Lager darauf ausgelegtabsorbieren und kompensieren, wodurch innere Spannungen reduziert und die mechanische Stabilität verbessert werden.
Dies macht es zu einer praktischen Lösung für Geräte, die unter Dauerlast und variablen Installationsbedingungen arbeiten.
Leistungsmerkmale
Flexibles Selbstausrichtungsverhalten
Das Lager passt sich automatisch an Winkelabweichungen zwischen Welle und Gehäuse an und trägt so dazu bei, Kantenbelastung und vorzeitigen Verschleiß zu reduzieren.
Stabiler Betrieb unter Last
Die optimierte Innengeometrie unterstützt eine gleichmäßige radiale Lastverteilung und gewährleistet so eine stabile Leistung auch unter Vibrations- oder Stoßbedingungen.
Reduzierter Lärm während der Rotation
Präzises Schleifen und kontrollierte Montageprozesse sorgen für eine reibungslose Rollleistung und eignen sich daher für geräuschempfindliche Anwendungen.
Längere Lebensdauer
Verbesserte Wärmebehandlungs- und Oberflächenveredelungsprozesse reduzieren Reibung und Verschleiß und verlängern die Lebensdauer in kontinuierlich arbeitenden Systemen.
Industriekompatibilität
Die Struktur ist mit einer Vielzahl von Standard-Industriegehäusen kompatibel und erleichtert so die Integration in bestehende Gerätedesigns.
Fertigungskapazität
Bei BMT Bearings wird die Produktion durch automatisierte Bearbeitungs- und Inspektionssysteme an mehreren Produktionsstandorten unterstützt.
Zu den wichtigsten Prozesskontrollen gehören:
- Überprüfung des Wälzlagerstahlmaterials
- Überwachung der Wärmebehandlungskonsistenz
- Präzisionsschleifsteuerung der Laufbahn
- Dynamische Geräusch- und Vibrationsprüfung
- Letzte Maßkontrolle vor dem Verpacken
Jede Stufe ist darauf ausgelegt, eine wiederholbare Qualität für die Versorgung im industriellen Maßstab sicherzustellen.
Typische Anwendungen
Selbstausrichtende Kugellager der Serie 2200 werden häufig verwendet in:
- Motor- und Generatorsysteme
- Textilproduktionsmaschinen
- Landwirtschaftliche Ausrüstung
- Förder- und Übertragungseinheiten
- Pumpen- und Flüssigkeitshandhabungssysteme
- Allgemeine mechanische Automatisierungsausrüstung
Diese Anwendungen haben eine gemeinsame Anforderung:Zuverlässiger Betrieb unter unvollkommenen Ausrichtungsbedingungen.
Liefervorteile
BMT Bearings unterstützt die globale Industriebeschaffung mit:
- OEM-Größenanpassung
- Flexible Freiraumauswahl
- Branding- und Verpackungslösungen
- Stabile Massenproduktionskapazität
- Exportorientierte Logistikunterstützung
Dadurch können Kunden die Lager direkt in ihre Produktlinien oder Vertriebssysteme integrieren.
Qualitätsansatz
Die Qualität wird durch ein prozessgesteuertes System und nicht nur durch eine Endkontrolle kontrolliert.
Von der Rohstoffauswahl bis zur Endmontage folgt jeder Schritt standardisierten technischen Parametern, um Konsistenz über alle Produktionschargen hinweg sicherzustellen.
Das Ziel ist einfach:Stabile Leistung bei jeder Lieferung, nicht nur bei Proben.
Verpackungs- und Exportvorbereitung
Um eine sichere internationale Lieferung zu gewährleisten, bieten wir:
- Korrosionsschutzbehandlung
- Versiegelte Verpackungsoptionen für lange Lagerung
- OEM-Etikettierung und Barcode-Unterstützung
- Verstärkte Kartons und palettierter Versand
Dies trägt dazu bei, das Risiko beim Transport und bei der Lagerung über große Entfernungen zu verringern.
Anwendungseinblick
Im Vergleich zu starren Standardlagern ist die Serie 2200 besonders geeignet, wenn:
- Die Ausrichtung der Installation kann nicht streng kontrolliert werden
- Geräte arbeiten unter Vibration oder Verformung
- Es ist mit langen Wartungsintervallen zu rechnen
- Systemstabilität ist wichtiger als höchste Präzision
Kontaktieren Sie BMT Bearings
Wenn Sie selbstausrichtende Kugellager für die industrielle Produktion, die OEM-Montage oder den Großhandel beziehen, bietet BMT Bearings konsistente Produktionskapazitäten und langfristige Lieferunterstützung, die auf die globalen Industrieanforderungen zugeschnitten ist.
