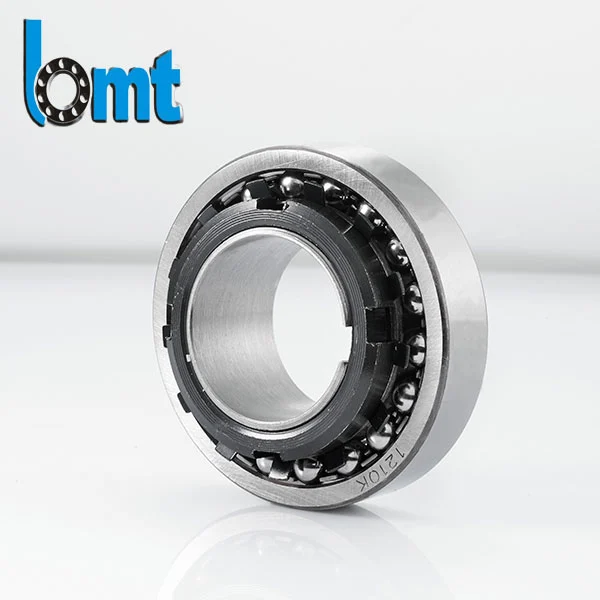

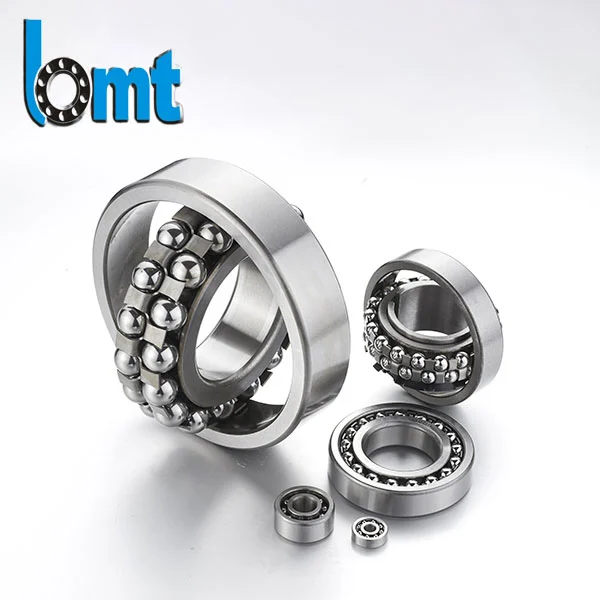

Selbstausrichtende Kugellager der Serie 1300
BMT Bearings liefert selbstausrichtende Kugellager der Serie 1300 für Anwendungen, bei denen Wellenfehlausrichtung, Installationsabweichung oder Gehäusedurchbiegung nicht vollständig beseitigt werden können. Diese Lager werden häufig in Elektromotoren, Pumpen, landwirtschaftlichen Geräten und leichten Industriemaschinen eingesetzt, die eine stabile Rotation und eine reduzierte Wartungshäufigkeit erfordern.
Wir unterstützen OEM-Anpassungen, industrielle Großlieferungen und Exportverpackungslösungen für Händler und Gerätehersteller.
Wir unterstützen OEM-Anpassungen, industrielle Großlieferungen und Exportverpackungslösungen für Händler und Gerätehersteller.

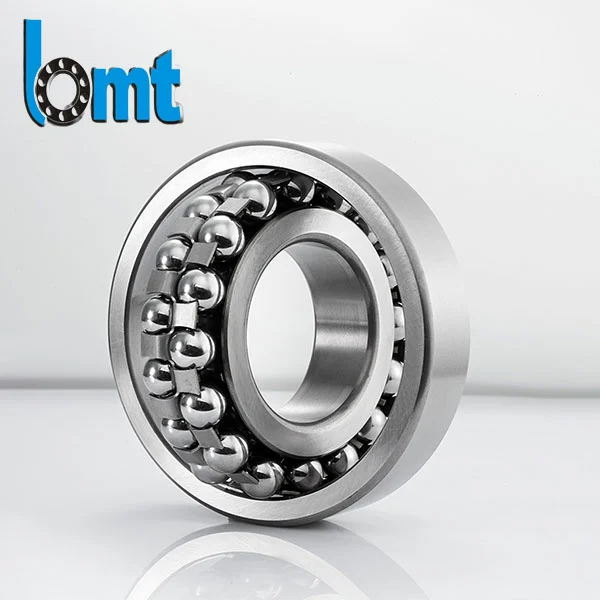

Das selbstausrichtende Kugellager der Serie 1300 verfügt über eine sphärische Außenlaufbahn und eine zweireihige Kugelstruktur, die es dem Innenring ermöglicht, Winkelfehler während des Betriebs auszugleichen.
Dieses Design trägt dazu bei, Kantenbelastungen und ungewöhnliche Belastungen zu reduzieren, die durch Installationsfehler oder Wellendurchbiegung verursacht werden. In praktischen Anwendungen wie Motorsystemen oder Pumpenbaugruppen trägt dies dazu bei, eine gleichmäßigere Rotation und stabilere Betriebsbedingungen aufrechtzuerhalten.
Jedes Lager wird aus kohlenstoffreichem Chrom-Lagerstahl (üblicherweise GCr15 oder gleichwertige Materialien, je nach Spezifikation) hergestellt und durch Wärmebehandlung, Präzisionsschleifen und automatische Montagelinien verarbeitet.
Technische Parameter
| Lagermodell | Abmessungen (mm) | Tragzahlen (kN) | Grenzgeschwindigkeit (U/min) | Gewicht | ||||
| d | D | B | Cr | Kor | Fett | Öl | (kg) | |
| 1300 | 10 | 35 | 11 | 7.2 | 3.1 | 16.000 | 22.000 | 0.06 |
| 1301 | 12 | 37 | 12 | 8.1 | 3.6 | 15.000 | 20.000 | 0.07 |
| 1302 | 15 | 42 | 13 | 9.56 | 4.5 | 14.000 | 19.000 | 0.095 |
| 1303 | 17 | 47 | 14 | 11.2 | 5.8 | 13.000 | 18.000 | 0.125 |
| 1304 | 20 | 52 | 15 | 12.8 | 6.65 | 12.000 | 16.000 | 0.165 |
| 1305 | 25 | 62 | 17 | 17.5 | 9.8 | 10.000 | 14.000 | 0.26 |
| 1306 | 30 | 72 | 19 | 22 | 13.5 | 9.000 | 12.000 | 0.38 |
| 1307 | 35 | 80 | 21 | 26.5 | 17.5 | 8.500 | 11.000 | 0.52 |
| 1308 | 40 | 90 | 23 | 32 | 21.8 | 8.000 | 10.000 | 0.72 |
| 1309 | 45 | 100 | 25 | 38.5 | 27.5 | 7, 200 | 9.500 | 0.95 |
| 1310 | 50 | 110 | 27 | 45 | 33.2 | 6.700 | 9.000 | 1.25 |
| 1311 | 55 | 120 | 29 | 52.5 | 40.5 | 6, 300 | 8.500 | 1.6 |
| 1312 | 60 | 130 | 31 | 58 | 46.5 | 6.000 | 8.000 | 1.95 |
| 1313 | 65 | 140 | 33 | 65.5 | 54 | 5.600 | 7.500 | 2.35 |
| 1314 | 70 | 150 | 35 | 72 | 61 | 5.300 | 7.000 | 2.85 |
| 1315 | 75 | 160 | 37 | 80.5 | 70.5 | 5.000 | 6.700 | 3.4 |
| 1316 | 80 | 170 | 39 | 88 | 78 | 4.800 | 6, 300 | 4 |
| 1317 | 85 | 180 | 41 | 96.5 | 88 | 4.500 | 6.000 | 4.65 |
| 1318 | 90 | 190 | 43 | 105 | 98.5 | 4, 200 | 5.600 | 5.35 |
| 1319 | 95 | 200 | 45 | 115 | 110 | 4.000 | 5.300 | 6.15 |
| 1320 | 100 | 215 | 47 | 128 | 125 | 3.800 | 5.000 | 7.2 |
| 1321 | 105 | 225 | 49 | 138 | 138 | 3.600 | 4.800 | 8.3 |
| 1322 | 110 | 240 | 50 | 152 | 155 | 3.400 | 4.500 | 9.8 |
| 1324 | 120 | 260 | 55 | 175 | 185 | 3, 200 | 4, 200 | 12.5 |
| 1326 | 130 | 280 | 58 | 198 | 215 | 3.000 | 4.000 | 15.2 |
| 1328 | 140 | 300 | 62 | 225 | 250 | 2.800 | 3.600 | 18.5 |
| 1330 | 150 | 320 | 65 | 248 | 285 | 2.600 | 3.400 | 22 |
Für spezifische Anwendungsanforderungen oder maßgeschneiderte Lösungen wenden Sie sich bitte an unser technisches Support-Team.
Technische Merkmale
1. Selbstausrichtende Struktur für Einbautoleranz
Das sphärische Laufbahndesign ermöglicht eine begrenzte Winkeleinstellung zwischen Welle und Gehäuse. Dies reduziert die Auswirkungen von Ausrichtungsfehlern, die häufig bei Feldinstallationen auftreten.
2. Stabile Laufleistung bei Vibration
Die zweireihige Struktur verteilt die Last gleichmäßiger und verbessert die Stabilität von Geräten, die Vibrationen ausgesetzt sind, wie Pumpen, Förderbänder und landwirtschaftliche Maschinen.
3. Geringe Reibung und kontrollierter Temperaturanstieg
Präzise geschliffene Laufbahnen und ein kontrolliertes Innenspiel tragen zur Reduzierung von Reibungsverlusten bei und unterstützen ein stabileres Temperaturverhalten im Dauerbetrieb.
4. Geeignet für Daueranwendungen
Das Lagerdesign unterstützt Langzeitbedingungen in Motoren und Industrieantrieben, bei denen Ausfallzeiten kostspielig sind und die Wartungsintervalle verlängert werden.
5. Konsistente Kontrolle des Herstellungsprozesses

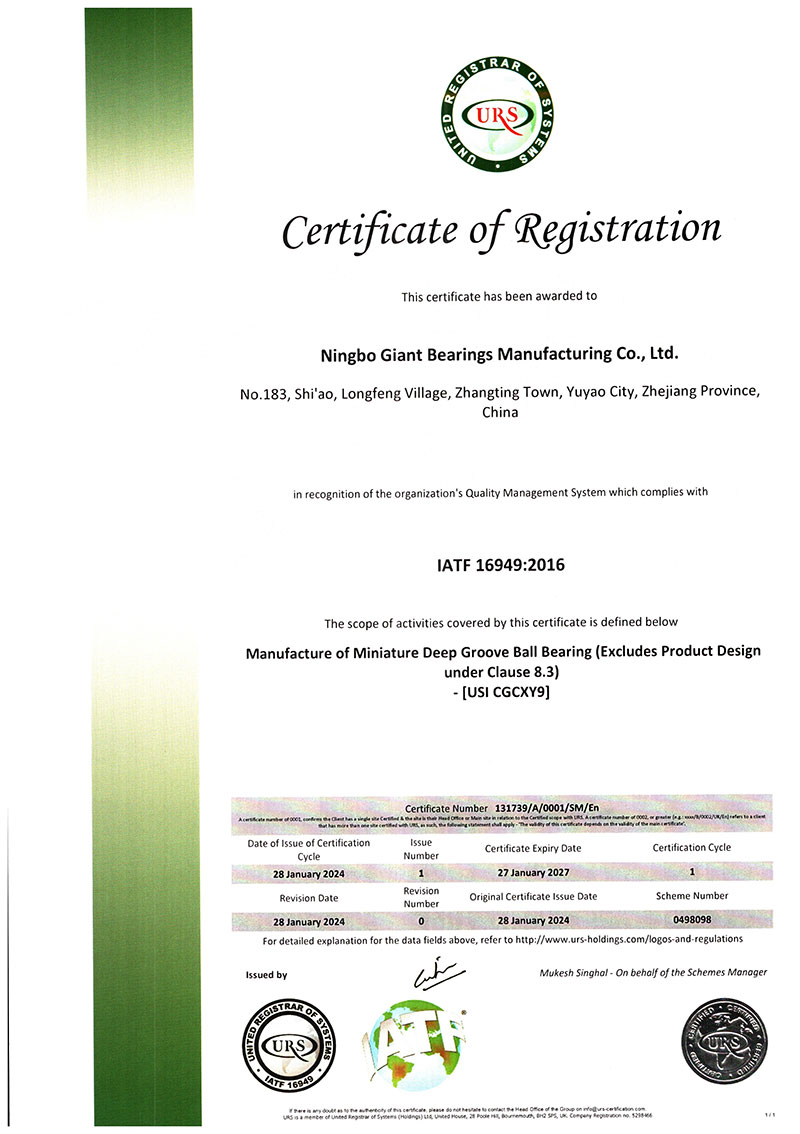

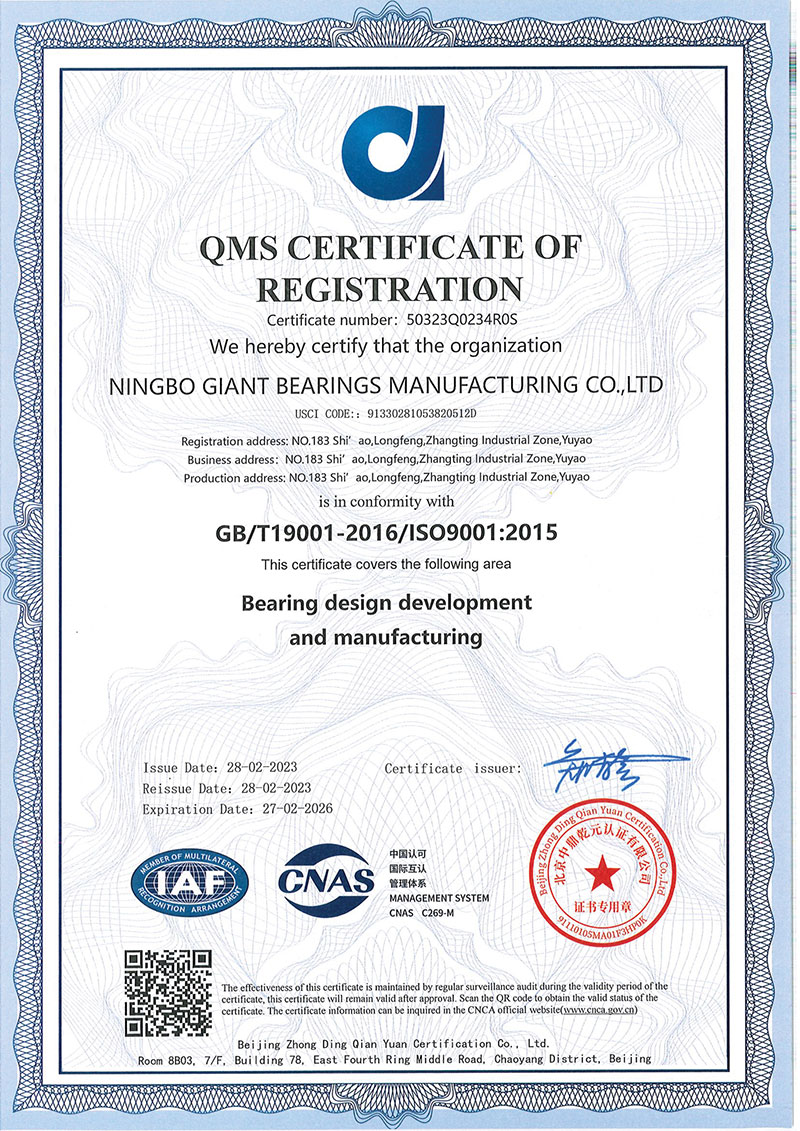

Die Produktion folgt den Qualitätsmanagementsystemen ISO 9001 und IATF 16949 und umfasst Materialprüfung, Maßkontrolle und Endmontageüberprüfung.

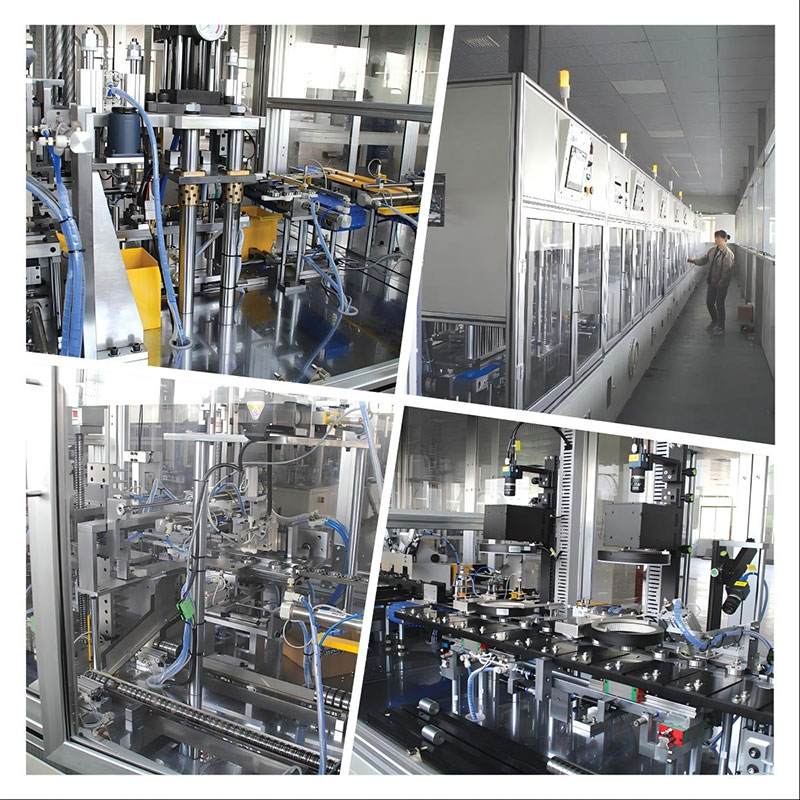

Technische Fertigungsfähigkeit
BMT Bearings produziert selbstausrichtende Kugellager der Serie 1300 nach einem standardisierten Prozess, der Folgendes umfasst:
- Spektralprüfung des Rohmaterials vor der Produktion
- Wärmebehandlung mit kontrollierten Härtezielen
- CNC-Schleifen von Innen- und Außenlaufbahnen
- Automatische Montage mit kontrollierter Vorspannung/Spiel
- 100 % Kontrolle der wichtigsten Abmessungen vor dem Verpacken
Zu den Inspektionsgegenständen gehören typischerweise:
- Toleranzprüfungen des Bohrungsdurchmessers und des Außendurchmessers
- Radiale Lagerluftmessung
- Lärm- und Vibrationsprüfung (Stichprobenprüfung oder Vollinspektion je nach Auftragsstufe)
- Überprüfung der Oberflächenbeschaffenheit und Härte
Typische Anwendungen
Die selbstausrichtenden Kugellager der Serie 1300 werden häufig verwendet in:
- Elektromotoren (Industrie- und Haushaltstypen)
- Wasserpumpen und Bewässerungssysteme
- Landmaschinen (z. B. Erntemaschinen, Verarbeitungsgeräte)
- Lüftungs- und Kühlsysteme
- Leichte Förder- und Übertragungsgeräte
- Kfz-Hilfsmechanismen
Bei diesen Anwendungen kommt es häufig zu Fehlausrichtungen oder strukturellen Durchbiegungen während des Betriebs, weshalb die Fähigkeit zur Selbstausrichtung für eine stabile Leistung unerlässlich ist.
Was Kunden normalerweise interessiert
Fehlausrichtung während der Installation
→ Der sphärische Außenring gleicht Winkelabweichungen aus und reduziert so die Wellenbelastung.
Lagergeräusche bei Motoranwendungen
→ Präzises Schleifen und kontrolliertes Spiel helfen, ungewöhnliche Vibrationsquellen zu reduzieren.
Kurze Lebensdauer bei Dauerbelastung
→ Wärmebehandelter Stahl und optimierte Innengeometrie verbessern die Ermüdungsbeständigkeit.
Instabile Qualität zwischen den Chargen
→ Standardisierte Produktionslinien und Prüfverfahren gewährleisten eine wiederholbare Maßkontrolle.
Qualitätskontrollsystem
Jede Produktionscharge unterliegt einem rückverfolgbaren Qualitätssystem, das Folgendes umfasst:
- Aufzeichnungen zur eingehenden Materialkontrolle
- Maßüberwachung im Prozess
- Abschlussprüfbericht vor dem Versand
- Chargenrückverfolgbarkeitskennzeichnung für Exportaufträge
Dadurch können Industriekunden die Konsistenz über wiederholte Bestellungen hinweg überprüfen.
Liefer- und Anpassungsoptionen
Wir unterstützen:
- OEM-Branding und Verpackung
- Zollabfertigung (C2, C3 oder kundenspezifische Anforderungen)
- Material- und Härteanpassung für spezifische Umgebungen
- Große Exportverpackung für Händler
Warum BMT-Lager
BMT Bearings konzentriert sich auf die langfristige industrielle Versorgung und nicht auf einmalige Verkäufe. Unser Produktionssystem ist auf eine konsistente Maßkontrolle, stabile Lieferpläne und wiederholbare Fertigungsqualität für die Zusammenarbeit auf OEM- und Händlerebene ausgelegt.
