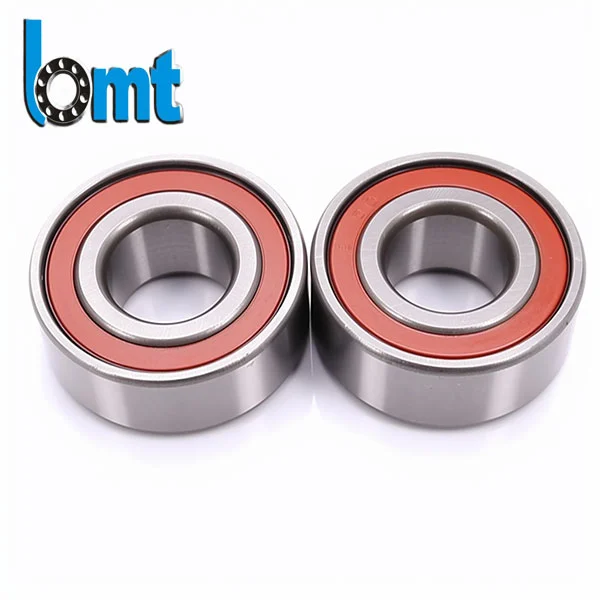

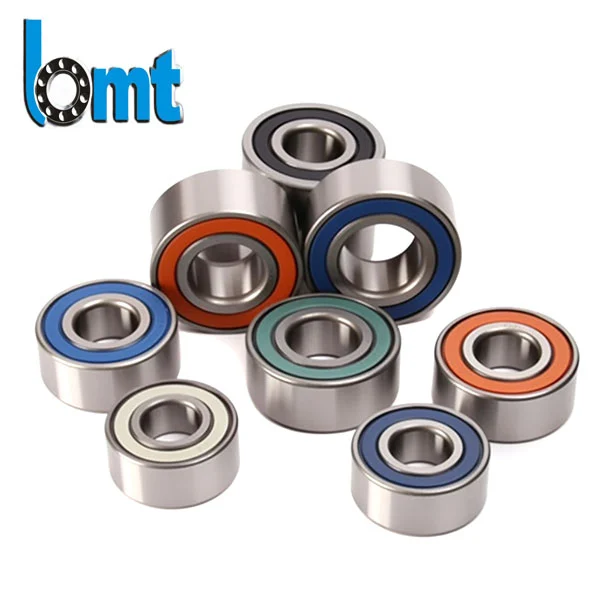

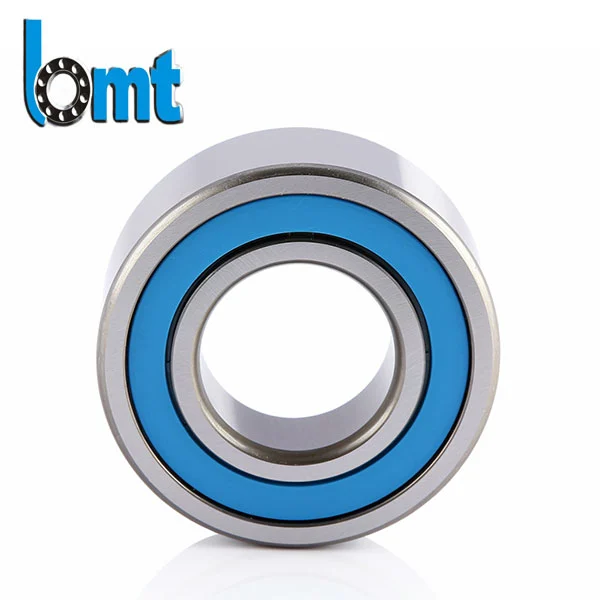

Zweireihige Schrägkugellager
Die zweireihigen Schrägkugellager sind für kombinierte radiale und axiale Belastungsbedingungen in beide Richtungen ausgelegt. Diese Lager werden häufig in Motoren, Pumpen, Automobilsystemen und Industriemaschinen eingesetzt, wo stabile Rotation, lange Lebensdauer und effiziente Bauraumnutzung erforderlich sind.
Wir unterstützen die OEM-Produktion, die Massenlieferung und den weltweiten Export mit einheitlichen Herstellungsstandards und Chargenrückverfolgbarkeit.
Wir unterstützen die OEM-Produktion, die Massenlieferung und den weltweiten Export mit einheitlichen Herstellungsstandards und Chargenrückverfolgbarkeit.
Mit mehr als 20 Jahren Erfahrung in der Lagerherstellung produziert BMT Bearings zweireihige Schrägkugellager in ISO9001- und IATF16949-zertifizierten Anlagen.
Diese Lager sind für Geräte konzipiert, die unter folgenden Bedingungen betrieben werden:
Kontinuierliche Hochgeschwindigkeitsrotation
Kombinierte radiale und axiale Belastung
Begrenzter Installationsraum
Lange Wartungsintervalle
Jede Produktionscharge folgt kontrollierten Herstellungsverfahren, einschließlich Präzisionsbearbeitung, Wärmebehandlung, Schleifen, Montage und Endkontrolle.
Vor dem Versand wird jedes Lager auf Maßhaltigkeit, Laufgeräusch, Vibrationspegel und Rotationsstabilität geprüft, um eine gleichbleibende Leistung im industriellen Einsatz sicherzustellen.

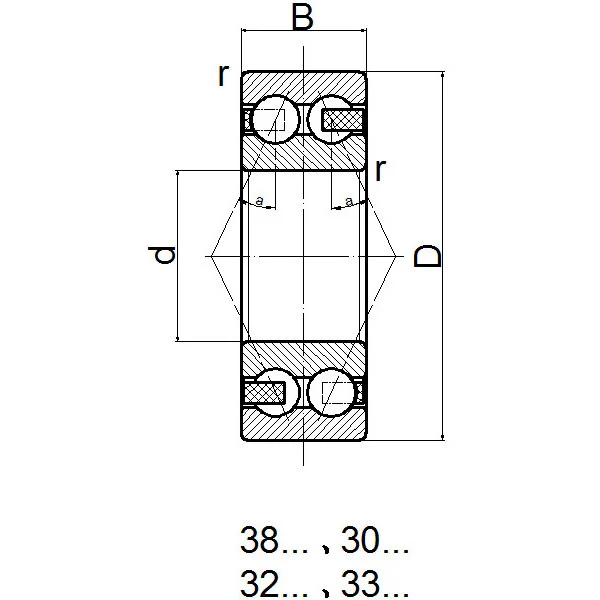

Technische Parameter
| Serie | Teile-Nr. | d (mm) | D (mm) | B (mm) | Cᵣ (N) | C₀ᵣ (N) | Maximale Drehzahl | Gewicht (kg/lb) |
| 3200 | 3200 | 10 | 30 | 14 | 7800 | 4550 | 19700 | 0.05 |
| 3200 | 3201 | 12 | 32 | 15.9 | 10600 | 5850 | 17600 | 0.05 |
| 3200 | 3202 | 15 | 35 | 15.9 | 11800 | 7100 | 16700 | 0.07 |
| 3200 | 3203 | 17 | 40 | 17.5 | 14600 | 9000 | 14600 | 0.09 |
| 3200 | 3204 | 20 | 47 | 20.6 | 19600 | 12500 | 12100 | 0.15 |
| 3200 | 3205 | 25 | 52 | 20.6 | 21200 | 14600 | 10700 | 0.18 |
| 3200 | 3206 | 30 | 62 | 23.8 | 30000 | 21200 | 9000 | 0.29 |
| 3200 | 3207 | 35 | 72 | 27 | 39000 | 28500 | 7600 | 0.45 |
| 3200 | 3208 | 40 | 80 | 30.2 | 48000 | 36500 | 6700 | 0.59 |
| 3200 | 3209 | 45 | 85 | 30.2 | 48000 | 37500 | 6300 | 0.63 |
| 3200 | 3210 | 50 | 90 | 30.2 | 51000 | 42500 | 5900 | 0.68 |
| 3200 | 3211 | 55 | 100 | 33.3 | 58500 | 49000 | 5300 | 0.95 |
| 3200 | 3212 | 60 | 110 | 36.5 | 72000 | 61000 | 4750 | 1.27 |
| 3200 | 3213 | 65 | 120 | 38.1 | 80000 | 73500 | 4300 | 1.64 |
| 3200 | 3214 | 70 | 125 | 39.7 | 83000 | 76500 | 4300 | 1.8 |
| 3300 | 3302 | 15 | 42 | 19 | 16300 | 10000 | 13800 | 0.12 |
| 3300 | 3303 | 17 | 47 | 22.2 | 20800 | 12500 | 12400 | 0.18 |
| 3300 | 3304 | 20 | 52 | 22.2 | 23200 | 15300 | 11000 | 0.22 |
| 3300 | 3305 | 25 | 62 | 25.4 | 31200 | 20800 | 9300 | 0.35 |
| 3300 | 3306 | 30 | 72 | 30.2 | 41000 | 28500 | 7800 | 0.55 |
| 3300 | 3307 | 35 | 80 | 34.9 | 51000 | 34500 | 6800 | 0.66 |
| 3300 | 3308 | 40 | 90 | 36.5 | 62000 | 45000 | 6000 | 0.98 |
| 3300 | 3309 | 45 | 100 | 39.7 | 68000 | 51000 | 5500 | 1.34 |
| 3300 | 3310 | 50 | 110 | 44.4 | 81500 | 62000 | 4900 | 1.8 |
| 3300 | 3311 | 55 | 120 | 49.2 | 102000 | 78000 | 4300 | 2.32 |
| 3300 | 3312 | 60 | 130 | 54 | 125000 | 98000 | 4000 | 2.92 |
| 3300 | 3313 | 65 | 140 | 58.7 | 143000 | 112000 | 3950 | 3.63 |
| 5200 | 5200-ZZ | 10 | 30 | 63.5 | 1200 | 755 | 16000 | 0.108 |
| 5200 | 5201-ZZ | 12 | 32 | 14.287 | 1580 | 1030 | 15000 | 0.126 |
| 5200 | 5202-ZZ | 15 | 35 | 15.875 | 1740 | 1180 | 12000 | 0.141 |
| 5200 | 5203-ZZ | 17 | 40 | 15.875 | 2210 | 1540 | 10000 | 0.212 |
| 5200 | 5204-ZZ | 20 | 47 | 17.462 | 3300 | 2410 | 9000 | 0.337 |
| 5200 | 5205-ZZ | 25 | 52 | 20.638 | 3550 | 2710 | 8000 | 0.386 |
| 5200 | 5206-ZZ | 30 | 62 | 20.638 | 4950 | 3900 | 7000 | 0.631 |
| 5200 | 5207-ZZ | 35 | 72 | 23.812 | 6550 | 5300 | 6000 | 0.961 |
| 5200 | 5208-ZZ | 40 | 80 | 26.988 | 7400 | 6100 | 6000 | 1.3 |
| 5200 | 5209-ZZ | 45 | 85 | 30.162 | 8300 | 6900 | 5000 | 1.41 |
| 5200 | 5210-ZZ | 50 | 90 | 30.162 | 8850 | 7700 | 5000 | 1.52 |
| 5200 | 5211-ZZ | 55 | 100 | 30.162 | 9180 | 8490 | 5000 | 2.46 |
| 5200 | 5212-ZZ | 60 | 110 | 33.338 | 13700 | 7700 | 4000 | 3.14 |
| 5200 | 5213-ZZ | 65 | 120 | 36.512 | 14900 | 8490 | 4000 | 4.22 |
| 5200 | 5214-ZZ | 70 | 130 | 38.1 | 16200 | 13200 | 3000 | 4.54 |
| 5300 | 5215-ZZ | 75 | 140 | 39.688 | 17700 | 14700 | 3000 | 5.46 |
| 5300 | 5216-ZZ | 10 | 35 | 41.275 | 18620 | 16000 | 3000 | 5.66 |
| 5300 | 5300 | 12 | 37 | 44.45 | 22100 | 17900 | 3000 | 0.092 |
| 5300 | 5301 | 15 | 42 | 19 | 23400 | 17100 | 3000 | 0.109 |
Wichtige technische Merkmale
1. Kombinierte Tragfähigkeit
Zur Unterstützung konzipiertRadiallast + Axiallast in beide RichtungenDadurch wird der Bedarf an zusätzlichen Lagerbaugruppen reduziert.
2. Hohe strukturelle Steifigkeit
Das zweireihige Design erhöht die Steifigkeit und verbessert die Stabilität der Wellenausrichtung unter schweren Lastbedingungen.
3. Vibrationsarmer Betrieb
Präzisionsstahlkugeln und Laufbahnbearbeitung reduzieren Geräusche und Vibrationen bei Hochgeschwindigkeitsbetrieb.
4. Verbesserte Lebensdauer
Die optimierte Innengeometrie reduziert Reibung und Wärmeentwicklung und verlängert die Lebensdauer in Systemen im Dauerbetrieb.
5. Platzsparendes Design
Kombiniert zwei Schräglager in einer Einheit, reduziert den Einbauraum und vereinfacht das Gehäusedesign.
Herstellung und Qualitätskontrolle
Die Produktion erfolgt nach standardisierten Industrieprozessen:
- Auswahl zertifizierter Wälzlagerstähle
- CNC-Schleifen und hochpräzise Endbearbeitung
- Automatische Montagesysteme
- Prüfung des Spiels und der Vorspannungskontrolle
- Lärm- und Vibrationsprüfung
- Hochgeschwindigkeits-Leistungssimulationstests
Die Fabrik betreibt mehrere automatisierte Produktionslinien, um die Maßhaltigkeit bei großvolumigen Bestellungen sicherzustellen.
Anwendungsbereiche
Dieser Lagertyp wird häufig verwendet in:
- Industrielle Elektromotoren
- Getriebesysteme für Kraftfahrzeuge
- Pumpen und Kompressoren
- Landmaschinen
- Bau- und Schwermaschinen
- Getriebe und Industrieantriebe
Bei diesen Anwendungen sind die wichtigsten Leistungsanforderungen Stabilität, Haltbarkeit und reduzierte Ausfallzeiten, insbesondere unter Dauerlastbedingungen.
OEM- und Lieferfähigkeit
Wir unterstützen industrielle Beschaffungsanforderungen, einschließlich:
- OEM-Anpassung (Abmessungen, Abstand, Branding)
- Massenproduktion für Händler und Hersteller
- Stabile Lieferzeiten für Nachbestellungen
- Exportverpackungsstandards
- Technische Unterstützung bei der Anwendungsauswahl
Warum sich Industriekäufer für BMT-Lager entscheiden
BMT Bearings konzentriert sich auf langfristige industrielle Zuverlässigkeit und nicht auf kurzfristige Spezifikationsleistung.
Zu den wichtigsten Stärken gehören:
- Kontrollierte Produktion nach ISO- und IATF-Systemen
- Gleichbleibende Qualität von Charge zu Charge
- Anwendungsbasierte Designverbesserungen aus Feld-Feedback
- Stabile Lieferkapazität für großvolumige Bestellungen
- Technische Unterstützung bei Produktauswahl und Ersatzlösungen
Häufig gestellte Fragen (FAQ)
F1: Was ist der Hauptvorteil von zweireihigen Schrägkugellagern?
Sie tragen kombinierte radiale und axiale Belastungen in beide Richtungen, wodurch der Bedarf an mehreren Lagerbaugruppen verringert und die Systemkompaktheit verbessert wird.
F2: Können Sie OEM- oder kundenspezifische Spezifikationen erstellen?
Ja. Wir unterstützen die OEM-Fertigung auf der Grundlage von Zeichnungen, Mustern oder technischen Anforderungen.
F3: Wie wird die Produktqualität kontrolliert?
Die Qualität wird durch zertifizierte Produktionssysteme, automatisierte Bearbeitung und vollständige Inspektion wichtiger Parameter wie Geräusche, Vibrationen und Maßhaltigkeit kontrolliert.
F4: In welchen Branchen wird dieses Lager am häufigsten verwendet?
Es wird häufig in Motoren, Automobilsystemen, Pumpen, landwirtschaftlichen Maschinen und industriellen Getriebegeräten eingesetzt.
F5: Unterstützen Sie Export- und Großbestellungen?
Ja. Wir versorgen globale Kunden mit stabilen Produktionskapazitäten und exportfähiger Logistikunterstützung.
