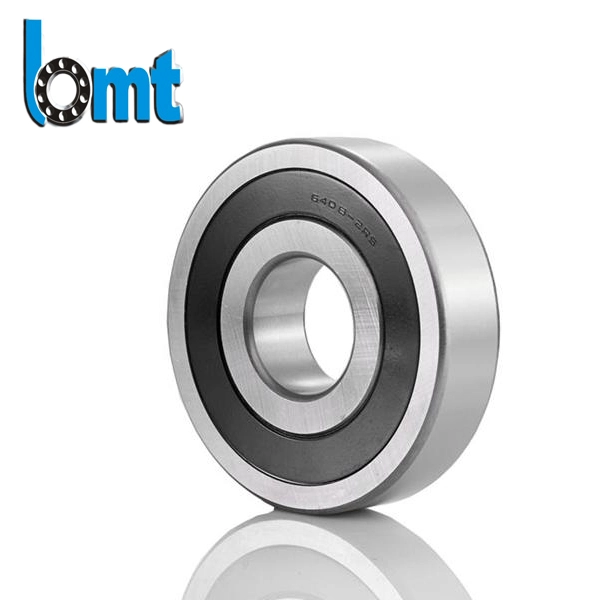

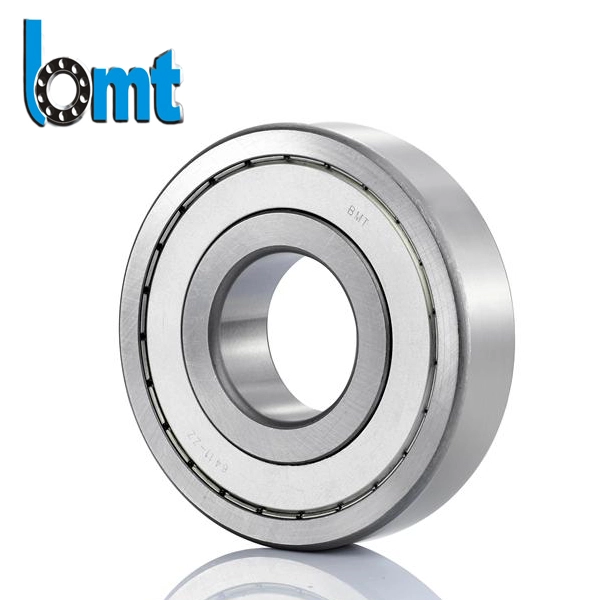

Rillenkugellager der Serie 6700
Die Rillenkugellager der Serie 6700 von BMT Bearings sind Dünnschicht-Präzisionskomponenten, die in unserem nach ISO9001 und IATF16949 zertifizierten Werk hergestellt werden. Wir verwenden GCr15-Lagerstahl, automatische Schleif- und Montagelinien sowie eine vollständige Prüfung auf Geräusche, Vibrationen und Maßhaltigkeit. Entwickelt für kompakte Geräte wie Elektromotoren, Pumpen und Geräte, unterstützt stabile Hochgeschwindigkeitsrotation und Radiallast. Wir unterstützen OEM-Anpassungen, Massenlieferungen und Exportkooperationen auf der Grundlage echter Produktionskapazitäten und industrieller Anwendungserfahrung.
Bei der Herstellung der Rillenkugellager der Serie 6700 liegt der Schwerpunkt eher auf der tatsächlichen Betriebsleistung als auf theoretischen Spezifikationen. Diese Serie ist für kompakte Maschinen konzipiert, bei denen der Platz begrenzt ist, die Rotationsstabilität jedoch von entscheidender Bedeutung ist.
In unserem Produktionsprozess durchläuft jedes Lager kontrollierte Bearbeitungsschritte, einschließlich Präzisionsdrehen, Wärmebehandlung, Schleifen und automatische Montage. Wir überwachen jede Charge mithilfe von Vibrationsprüfgeräten, Geräuscherkennungssystemen und Maßmessgeräten, um die Konsistenz vor dem Versand sicherzustellen.
Wir verlassen uns nicht nur auf Stichprobenkontrollen. Jede Produktionscharge wird gemäß internen Qualitätsstandards geprüft, die an ISO- und Automobilanforderungen ausgerichtet sind.
Technische Spezifikationen
● Rillenkugellager der Serie 6700 – Technische Daten
● (Ultradünner Abschnitt, einreihig, offen/abgeschirmt/abgedichtet)
| Lagermodell | Abmessungen (mm) | Grundlegende Belastungswerte | Geschwindigkeitsbegrenzung | Gewicht | ||||
| d | D | B | Cr (kN) | Kor (kN) | Fett | Öl | (kg) | |
| 6700 | 10 | 15 | 2 | 0.68 | 0.28 | 50.000 | 70.000 | 0.0008 |
| 6701 | 12 | 18 | 2.5 | 0.88 | 0.38 | 45.000 | 63.000 | 0.0012 |
| 6702 | 15 | 21 | 2.5 | 0.95 | 0.42 | 40.000 | 56.000 | 0.0015 |
| 6703 | 17 | 23 | 2.5 | 1.02 | 0.48 | 38.000 | 53.000 | 0.0018 |
| 6704 | 20 | 27 | 3 | 1.35 | 0.65 | 34.000 | 48.000 | 0.0028 |
| 6705 | 25 | 32 | 3 | 1.52 | 0.78 | 30.000 | 42.000 | 0.0035 |
| 6706 | 30 | 37 | 3.5 | 1.85 | 1.02 | 26.000 | 36.000 | 0.0052 |
| 6707 | 35 | 44 | 4 | 2.45 | 1.42 | 22.000 | 32.000 | 0.0085 |
| 6708 | 40 | 47 | 4 | 2.65 | 1.58 | 20.000 | 28.000 | 0.0092 |
| 6709 | 45 | 52 | 4 | 2.85 | 1.75 | 18.000 | 25.000 | 0.0105 |
| 6710 | 50 | 58 | 4.5 | 3.25 | 2.08 | 16.000 | 22.000 | 0.014 |
| 6711 | 55 | 64 | 5 | 4.05 | 2.65 | 14.000 | 20.000 | 0.019 |
| 6712 | 60 | 70 | 5 | 4.35 | 2.95 | 13.000 | 18.000 | 0.0225 |
| 6713 | 65 | 75 | 5 | 4.65 | 3.25 | 12.000 | 17.000 | 0.025 |
| 6714 | 70 | 80 | 5 | 4.95 | 3.55 | 11.000 | 16.000 | 0.028 |
| 6715 | 75 | 85 | 5 | 5.25 | 3.85 | 10.000 | 15.000 | 0.031 |
| 6716 | 80 | 90 | 5 | 5.55 | 4.15 | 9.500 | 14.000 | 0.034 |
| 6717 | 85 | 95 | 5 | 5.85 | 4.45 | 9.000 | 13.000 | 0.037 |
| 6718 | 90 | 100 | 5 | 6.15 | 4.75 | 8.500 | 12.000 | 0.04 |
| 6719 | 95 | 105 | 5 | 6.45 | 5.05 | 8.000 | 11.000 | 0.043 |
| 6720 | 100 | 110 | 5 | 6.75 | 5.35 | 7.500 | 10.000 | 0.046 |
| 6721 | 105 | 115 | 5 | 7.05 | 5.65 | 7.000 | 9.500 | 0.049 |
| 6722 | 110 | 120 | 5 | 7.35 | 5.95 | 6.700 | 9.000 | 0.052 |
| 6724 | 120 | 130 | 5 | 7.95 | 6.55 | 6, 300 | 8.500 | 0.058 |
| 6726 | 130 | 140 | 5 | 8.55 | 7.15 | 6.000 | 8.000 | 0.064 |
| 6728 | 140 | 150 | 5 | 9.15 | 7.75 | 5.600 | 7.500 | 0.07 |
| 6730 | 150 | 160 | 5 | 9.75 | 8.35 | 5.300 | 7.000 | 0.076 |
| 6732 | 160 | 170 | 5 | 10.35 | 8.95 | 5.000 | 6.700 | 0.082 |
| 6734 | 170 | 180 | 5 | 10.95 | 9.55 | 4.800 | 6, 300 | 0.088 |
| 6736 | 180 | 190 | 5 | 11.55 | 10.15 | 4.500 | 6.000 | 0.094 |
| 6738 | 190 | 200 | 5 | 12.15 | 10.75 | 4, 200 | 5.600 | 0.1 |
| 6740 | 200 | 210 | 5 | 12.75 | 11.35 | 4.000 | 5.300 | 0.106 |
Versiegelungsoptionen:
| Suffix | Beschreibung | Temperaturbereich |
| -ZZ | Stahlschirme (berührungslos) | -30°C bis +120°C |
| -2RS | Gummidichtungen (Kontakt) | -40°C bis +120°C |
Interne Clearance-Optionen:
| Suffix | Freigabe | Anwendung |
| C2 | Weniger als C0 | Präzisionssysteme |
| C0 | Normal | Allgemeiner Zweck |
| C3 | Größer als C0 | Hohe Temperatur/Geschwindigkeit |
| C4 | Größer als C3 | Spezielle Anwendungen |
Für vollständige technische Zeichnungen oder kundenspezifische Anforderungen wenden Sie sich bitte an unsere technische Abteilung.
Technischer Schwerpunkt und Materialkontrolle
Für die Rillenkugellager der Serie 6700 verwenden wir:
· GCr15-Lagerstahl mit hohem Kohlenstoffgehalt und Chrom für Innen- und Außenringe
· Käfige aus hochfestem Stahl oder Polymer, je nach Anwendung
· Kontrollierte Oberflächenveredelung zur Reduzierung von Reibungspunkten
· Strikte Rundheits- und Rundlaufkontrolle während der Schleifphasen
Diese Struktur trägt dazu bei, ungewöhnliche Geräusche bei Geräten mit langer Laufzeit zu reduzieren und verbessert die Stabilität unter Dauerlastbedingungen.
Echte Anwendungsleistung
Basierend auf unserer Export- und OEM-Erfahrung funktioniert diese Lagerserie gut in Umgebungen wie:
· Elektromotoren laufen für lange Arbeitszyklen
· Wasserpumpen erfordern eine stabile Rotation bei Lastschwankungen
· Haushaltsgeräte, bei denen ein geringer Geräuschpegel eine Schlüsselanforderung ist
· Leichte Industriemaschinen mit kompaktem Einbauraum
Wir haben langjährige Kunden unterstützt, die eine konsistente Ersatzkompatibilität über mehrere Produktionschargen hinweg benötigen.
Produktionskapazität und Qualitätskontrolle
BMT Bearings betreibt automatisierte Produktionslinien mit zentraler Prozesssteuerung. Anstelle einer manuellen Produktion nutzen wir:
· Automatische Schleiflinien für Maßhaltigkeit
· Kontrollierte Montagesysteme zur Reduzierung menschlicher Abweichungen
· Mehrstufige Inspektion einschließlich Geräusch- und Vibrationstests
· Chargenrückverfolgbarkeit vom Rohmaterial bis zur fertigen Verpackung
Dadurch wird sichergestellt, dass die Leistung jeder Lieferung von Rillenkugellagern der Serie 6700 auch bei Großbestellungen stabil bleibt.
Warum Käufer sich für BMT-Lager entscheiden
Wir setzen auf langfristige Lieferbeziehungen und nicht auf einmalige Transaktionen. Unsere Kunden wählen uns, weil:
· Wir bieten eine stabile OEM-Produktion für Nachbestellungen
· Wir gewährleisten eine gleichbleibende Qualität über große Chargen hinweg
· Wir unterstützen Exportverpackungsstandards für den weltweiten Versand
· Wir antworten mit technikbasierten Lösungen, nicht mit allgemeinen Antworten
Unser Ziel ist es, sicherzustellen, dass das Lager in realen Maschinen und nicht nur in Katalogen zuverlässig funktioniert.
FAQ
1. Warum eignet sich die 6700-Serie für kompakte Geräte?
Das Dünnschnittdesign reduziert den Platzbedarf bei gleichzeitiger Wahrung der Laststabilität und eignet sich daher ideal für kompakte mechanische Strukturen.
2. Können Sie die Konsistenz zwischen den Chargen garantieren?
Ja. Wir verwenden automatisierte Schleif- und Montagesysteme mit Inspektion auf Chargenebene, um Maß- und Leistungsschwankungen zu kontrollieren.
3. Welche Art der Schmierung wird empfohlen?
Je nach Betriebsgeschwindigkeit und Temperatur kann sowohl Fett- als auch Ölschmierung eingesetzt werden. Wir können die Befüllung je nach Kundenwunsch anpassen.
4. Unterstützen Sie die OEM-Produktion?
Ja. Wir unterstützen OEM-Branding, kundenspezifische Toleranzen, Verpackung und anwendungsbasierte Modifikationen.
5. Wie testet man die Lagerleistung?
Vor dem Versand führen wir Geräuschtests, Vibrationsanalysen, Maßprüfungen und Oberflächenqualitätsprüfungen durch.
