Was sind einseitig wirkende Axialkugellager und wie verbessern sie die axiale Belastungsleistung in industriellen Anwendungen?

SEinseitig wirkende Axialkugellagersind wesentliche Komponenten, die speziell für die Aufnahme axialer Belastungen in einer Richtung entwickelt wurden. Diese Lager spielen eine entscheidende Rolle in vertikalen Wellen, Werkzeugmaschinen, Automobilbaugruppen und Schwerindustriesystemen. In diesem ausführlichen Leitfaden untersuchen wir deren Struktur, Funktionsprinzipien, Materialzusammensetzung, Auswahlkriterien, Leistungsvorteile, Installationsmethoden und Wartungsstrategien. Dieser Artikel enthält außerdem technische Vergleichstabellen, Einblicke in praktische Anwendungen und einen umfassenden FAQ-Bereich, um Ingenieuren, Beschaffungsmanagern und Herstellern dabei zu helfen, fundierte Entscheidungen zu treffen.

Inhaltsverzeichnis

• 1. Was sind einseitig wirkende Axialkugellager?
• 2. Struktur und Schlüsselkomponenten
• 3. Wie funktionieren sie?
• 4. Hauptvorteile bei Axiallastanwendungen
• 5. Materialien und Herstellungsstandards
• 6. Industrielle Anwendungen
• 7. So wählen Sie das richtige Lager aus
• 8. Vergleich mit anderen Axiallagern
• 9. Installations- und Wartungsrichtlinien
• 10. Häufig gestellte Fragen

1. Was sind einseitig wirkende Axialkugellager?

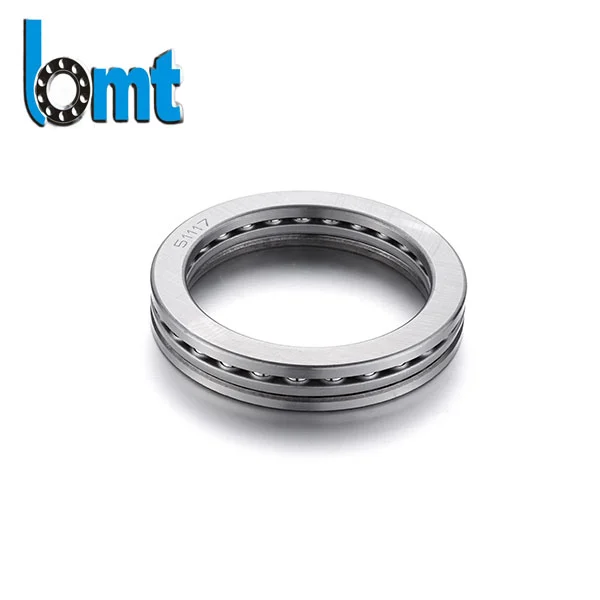

Einseitig wirkende Axialkugellager sind spezielle Wälzlager, die für die Aufnahme axialer Belastungen nur in einer Richtung ausgelegt sind. Im Gegensatz zu Radiallagern, die hauptsächlich Radialkräfte aufnehmen, sind diese Lager für die Aufnahme vertikaler oder horizontaler Axialkräfte optimiert und ermöglichen gleichzeitig eine gleichmäßige Rotationsbewegung.

Sie bestehen typischerweise aus zwei Lagerscheiben (Wellenscheibe und Gehäusescheibe) und einer Kugelkäfigbaugruppe. Ihr struktureller Aufbau gewährleistet eine präzise Ausrichtung unter axialen Belastungen und minimiert gleichzeitig die Reibung.

Als professioneller LagerherstellerBMTbietet leistungsstarke einseitig wirkende Axialkugellager, die für Stabilität, Belastbarkeit und lange Lebensdauer in industriellen Anwendungen ausgelegt sind.

2. Struktur und Schlüsselkomponenten

2.1 Hauptkomponenten

• Wellenscheibe– Auf der rotierenden Welle montiert.
• Gehäusescheibe– Im Lagergehäuse eingebaut.
• Kugel- und Käfigmontage– Sorgt für gleichmäßige Abstände und gleichmäßige Bewegungen.

2.2 Erläuterung des Strukturdiagramms

3. Wie funktionieren sie?

Das Funktionsprinzip eines einseitig wirkenden Axialkugellagers ist unkompliziert und dennoch hocheffizient. Wenn eine Axialkraft entlang der Wellenrichtung ausgeübt wird, wird die Kraft von der Wellenscheibe auf die Kugeln und dann auf die Gehäusescheibe übertragen.

• Die Last wird gleichmäßig auf die Wälzkörper verteilt.
• Durch die Rollbewegung wird die Reibung im Vergleich zum Gleitkontakt deutlich reduziert.
• Präzise Laufbahngeometrie sorgt für stabile axiale Positionierung.

Allerdings sind diese Lager nicht für radiale Belastungsanwendungen geeignet. Der Versuch, sie unter radialer Belastung zu verwenden, kann zu einem vorzeitigen Ausfall führen.

4. Hauptvorteile bei Axiallastanwendungen

4.1 Hohe axiale Belastbarkeit

Sie sind ausschließlich für Axialkräfte ausgelegt und bieten eine hervorragende Lastaufnahme in eine Richtung.

4.2 Geringe Reibung und reibungsloser Betrieb

Rollkugelelemente minimieren die Wärmeentwicklung und verbessern die Energieeffizienz.

4.3 Kostengünstige Lösung

Im Vergleich zu komplexen Axialrollenlagern sind Kugelausführungen bei mittleren Belastungen wirtschaftlich.

4.4 Einfache Installation

Das teilbare Design vereinfacht die Montage- und Wartungsprozesse.

Industriehersteller vertrauen auf BMT-Lager wegen ihrer Maßgenauigkeit, gleichbleibenden Qualität und stabilen axialen Leistung.

5. Materialien und Herstellungsstandards

Die Materialauswahl hat direkten Einfluss auf die Haltbarkeit, Geschwindigkeitsfähigkeit und Umweltbeständigkeit des Lagers.

Präzisionssorten entsprechen in der Regel den ISO- und ABEC-Standards und gewährleisten so eine gleichbleibende Rundlaufgenauigkeit.

6. Industrielle Anwendungen

• Vertikale Elektromotoren
• Lenksäulen für Kraftfahrzeuge
• Werkzeugmaschinenspindeln
• Kranhaken
• Getriebebaugruppen

In Systemen mit vertikaler Welle verhindern einseitig wirkende Axialkugellager eine axiale Verschiebung und sorgen für eine genaue Lastübertragung.

7. So wählen Sie das richtige Lager aus

7.1 Wichtige Auswahlfaktoren

1. Größe der Axiallast
2. Drehzahl
3. Betriebstemperatur
4. Einschränkungen beim Montageraum
5. Schmiermethode

7.2 Schnellauswahltabelle

Die Beratung mit erfahrenen Lieferanten wie BMT gewährleistet die richtige Dimensionierung und langfristige Zuverlässigkeit.

8. Vergleich mit anderen Axiallagern

9. Installations- und Wartungsrichtlinien

Installationstipps

• Achten Sie auf die richtige Ausrichtung der Unterlegscheiben.
• Wenden Sie bei Bedarf die richtige Vorspannung an.
• Verwenden Sie die empfohlene Schmierung.

Wartungsempfehlungen

• Regelmäßige Schmierungsinspektion.
• Betriebstemperatur überwachen.
• Ersetzen Sie das Lager, wenn ungewöhnliche Geräusche auftreten.

Vorbeugende Wartung verlängert die Lebensdauer erheblich und reduziert Ausfallzeiten.

10. Häufig gestellte Fragen

F1: Können einseitig wirkende Axialkugellager radialen Belastungen standhalten?

Nein. Sie sind ausschließlich für axiale Belastungen in einer Richtung ausgelegt.

F2: Wie hoch ist die typische Lebensdauer?

Die Lebensdauer hängt von der Belastung, Geschwindigkeit und Schmierung ab, eine ordnungsgemäße Installation kann jedoch lange Betriebszyklen gewährleisten.

F3: Sind sie für Hochgeschwindigkeitsanwendungen geeignet?

Ja, insbesondere bei Ausstattung mit Keramikkugeln und Präzisionskäfigen.

F4: Woher weiß ich, ob mein Lager defekt ist?

Zu den Anzeichen gehören Vibration, Lärm, Überhitzung und Axialspiel.

Abschluss

Einseitig wirkende Axialkugellager bleiben eine wichtige Lösung für die effiziente Bewältigung axialer Belastungen in verschiedenen Branchen. Ihr einfaches, aber robustes Design, ihre Kosteneffizienz und ihre Hochgeschwindigkeitsfähigkeit machen sie unverzichtbar für Anwendungen mit vertikalen Wellen und Präzisionsgeräten.

Wenn Sie nach zuverlässigen, qualitativ hochwertigen Axiallagerlösungen suchen, bietet BMT maßgeschneiderte technische Unterstützung und globale Liefermöglichkeiten. Für technische Beratung, Staffelpreise oder Produktspezifikationen,Kontaktieren Sie unsEntdecken Sie noch heute, wie unsere Lagerlösungen Ihre mechanischen Systeme optimieren können.
