Wie verbessert ein Rillenkugellager die Maschinenleistung?

Artikelzusammenfassung: A Rillenkugellagerist eines der am häufigsten verwendeten Wälzlager für Anwendungen, die eine gleichmäßige Rotation, zuverlässige Lastunterstützung, geringe Reibung und eine lange Lebensdauer erfordern. Zur Auswahl des richtigen Lagers gehört jedoch mehr als nur die Abstimmung des Wellendurchmessers. Lastrichtung, Geschwindigkeit, Abdichtung, Schmierung, Betriebstemperatur, Maßhaltigkeit, Lärm, Einbaubedingungen und Wartungsanforderungen können alle die Lagerleistung beeinflussen. In diesem Leitfaden wird erklärt, wie Rillenkugellager funktionieren, wie man die richtige Konfiguration auswählt, wie man häufige Ausfälle vermeidet und wie Hersteller wie zNingbo Demy (D&M) Bearings Co., Ltd.kann anspruchsvolle Industrie- und OEM-Anwendungen unterstützen.

Inhaltsverzeichnis

• Artikelübersicht
• Was ist ein Rillenkugellager?
• Wie funktioniert ein Rillenkugellager?
• Was sind die Hauptkomponenten?
• Welche Vorteile bietet es?
• Wie sollten Sie das richtige Lager auswählen?
• Wie wirken sich Lagerdichtungen auf die Leistung aus?
• Wie sind Belastung und Geschwindigkeit zu bewerten?
• Wie beeinflusst die Schmierung die Lagerlebensdauer?
• Wie können Installationsprobleme verhindert werden?
• Wie können häufige Lagerausfälle reduziert werden?
• Wo werden Rillenkugellager eingesetzt?
• Warum Ningbo Demy (D&M) Bearings Co., Ltd. in Betracht ziehen?
• Häufig gestellte Fragen
• Abschluss

Artikelübersicht

1. Verstehen Sie den Aufbau und das Funktionsprinzip von Rillenkugellagern.
2. Identifizieren Sie die technischen Faktoren, die die Lagereignung bestimmen.
3. Vergleichen Sie die Anforderungen an Dichtung, Präzision, Last, Geschwindigkeit und Schmierung.
4. Erkennen Sie Installations- und Wartungspraktiken, die dazu beitragen, vorzeitige Ausfälle zu verhindern.
5. Wählen Sie einen Lagerlieferanten basierend auf den Anwendungsanforderungen und nicht nur auf dem Preis.

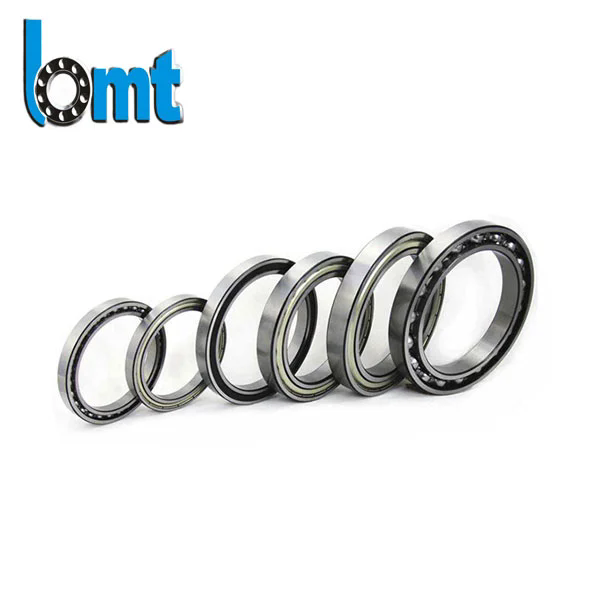

Was ist ein Rillenkugellager?

A Rillenkugellagerist ein Wälzlager, das in erster Linie zur Aufnahme radialer Belastungen konzipiert ist und bei geeigneten Betriebsbedingungen gleichzeitig axiale Belastungen in beide Richtungen aufnimmt. Der Grundaufbau besteht aus Innenring, Außenring, Wälzkugeln, Käfig und je nach Konfiguration Abschirmungen oder Dichtungen.

Die Laufbahngeometrie ist mit einer relativ tiefen Rille ausgestattet, die den Kugeln einen kontinuierlichen Kontakt mit den Laufbahnen ermöglicht. Diese einfache, aber effektive Anordnung verleiht dem Lager eine nützliche Kombination aus geringer Reibung, Rotationsstabilität, mäßiger Belastbarkeit und Vielseitigkeit.

Tiefrillendesigns sind in einer Vielzahl von Abmessungen und Konfigurationen erhältlich. Zu den gängigen Serien gehören 6000, 6200, 6300, 6700 und andere spezialisierte oder anwendungsspezifische Serien. Die passende Baureihe richtet sich nach dem verfügbaren Bauraum, dem Wellendurchmesser, der Radiallast, der Drehzahl und der geforderten Lebensdauer.

Für Käufer ist einer der wichtigsten Punkte, dass ein Lager mit den richtigen Nennmaßen nicht automatisch das richtige Lager für eine Anwendung ist. Zwei Lager mit demselben Bohrungsdurchmesser können deutlich unterschiedliche Tragzahlen, Dichtungsanordnungen, Spielwerte, Präzisionsklassen und Geschwindigkeitsfähigkeiten aufweisen.

Wie funktioniert ein Rillenkugellager?

Das Funktionsprinzip ist unkompliziert. Wenn sich die Welle dreht, dreht sich der Innenring mit, während die Kugeln zwischen der inneren und äußeren Laufbahn rollen. Der Käfig sorgt für einen angemessenen Abstand zwischen den Kugeln und hilft, ihre Bewegung zu kontrollieren.

Anstatt zwei große Metallflächen direkt gegeneinander gleiten zu lassen, wandelt das Lager einen Großteil der Gleitbewegung in eine Rollbewegung um. Dies reduziert die Reibung erheblich und macht eine kontinuierliche Rotation praktisch.

Durch die tiefe Laufbahn kann das Lager auch mehr als nur eine rein radiale Belastung aufnehmen. Abhängig von der Lagergeometrie und den Einsatzbedingungen kann es axiale Kräfte aufnehmen, die entlang der Welle in beide Richtungen wirken.

Im Betrieb wirken mehrere Faktoren zusammen:

• Rollender Kontakt:Reduziert die Reibung im Vergleich zum direkten Gleitkontakt.
• Laufbahngeometrie:Führt die Kugeln und verteilt Lasten.
• Käfigdesign:Behält den Kugelabstand bei und trägt zu einem stabilen Betrieb bei.
• Schmiermittel:Erzeugt einen Schutzfilm zwischen den Kontaktflächen.
• Abdichtung oder Abschirmung:Hilft bei der Kontrolle von Schmiermittelrückständen und -verschmutzung.
• Material und Wärmebehandlung:Beeinflussen Sie Verschleißfestigkeit, Dauerfestigkeit und Lebensdauer.

Das Ergebnis ist eine kompakte Komponente, die eine kontinuierliche Wellendrehung in Motoren, Pumpen, Lüftern, Förderbändern, Automobilausrüstungen, Geräten und vielen anderen Maschinen unterstützen kann.

Was sind die Hauptkomponenten?

Jede Komponente muss als Teil eines kontrollierten Systems arbeiten. Eine hochwertige Laufbahn kann einen fehlerhaften Einbau, eine zu hohe Vorspannung, ungeeignetes Schmiermittel oder in das Lager eindringende Verunreinigungen nicht ausgleichen.

Welche Vorteile bietet es?

Die Beliebtheit von Rillenkugellagern beruht auf ihrem ausgewogenen Verhältnis von Leistung, Verfügbarkeit, Kompaktheit und relativ einfacher Installation.

• Geringe Reibung:Der Rollkontakt trägt dazu bei, den mechanischen Widerstand und die Wärmeentwicklung zu reduzieren.
• Hohe Rotationsfähigkeit:Entsprechende Konstruktionen können auch bei relativ hohen Geschwindigkeiten effizient arbeiten.
• Radiale Lastaufnahme:Sie eignen sich besonders für Wellen, die radiale Belastungen tragen.
• Bidirektionale axiale Fähigkeit:Sie können im Rahmen ihrer Auslegungsgrenzen Axialkräfte in beide Richtungen aufnehmen.
• Kompakte Bauweise:Standardausführungen mit tiefen Rillen bieten erhebliche Leistung ohne übermäßigen Einbauraum.
• Mehrere Versiegelungsoptionen:Offene, abgeschirmte und versiegelte Konfigurationen ermöglichen die Anpassung an unterschiedliche Umgebungen.
• Große Größenauswahl:Für zahlreiche Geräteausführungen stehen metrische und Zoll-Serienoptionen zur Verfügung.
• Einfache Wartung:Viele abgedichtete Versionen werden mit werkseitig aufgetragenem Fett geliefert und erfordern nur minimale Routineschmierung.

Diese Eigenschaften machen Rillenlager besonders nützlich, wenn Geräteentwickler ein zuverlässiges Allzwecklager anstelle einer hochspezialisierten Anordnung benötigen.

Wie sollten Sie das richtige Lager auswählen?

Die richtige Auswahl beginnt bei der Anwendung und nicht bei der Lagernummer. Ein Einkaufsteam sollte die Betriebsanforderungen sammeln, bevor es ein Angebot anfordert.

Für industrielle Einkäufer ist es am zuverlässigsten, dem Lieferanten vollständige Betriebsdaten zur Verfügung zu stellen, anstatt nur nach einer vorherigen Lagernummer zu bestellen. Dies gibt dem Hersteller die Möglichkeit, die vorgeschlagene Konfiguration zu überprüfen.

Wie wirken sich Lagerdichtungen auf die Leistung aus?

Die Versiegelung ist eine der am häufigsten übersehenen Auswahlentscheidungen. Die falsche Dichtungskonfiguration kann entweder zu einem übermäßigen Kontaminationsrisiko oder unnötiger Reibung führen.

• Offene Lager:Geeignet, wenn das Lager in einer sauberen, geschützten Baugruppe mit einem unabhängigen Schmiersystem eingebaut ist.
• Metallgeschirmte Lager:Üblicherweise durch Bezeichnungen wie ZZ oder 2Z gekennzeichnet. Abschirmungen tragen dazu bei, das Eindringen relativ leichter Verunreinigungen zu begrenzen und gleichzeitig gute Rotationseigenschaften aufrechtzuerhalten.
• Gummigelagerte Lager:Konfigurationen wie 2RS werden häufig gewählt, wenn ein verbesserter Schutz vor Staub und Feuchtigkeit erforderlich ist.
• Kontaktdichte Ausführungen:Nützlich, wenn die Verschmutzungsbeständigkeit eine höhere Priorität hat, obwohl der Dichtungskontakt die Reibung und die zulässige Geschwindigkeit beeinflussen kann.

Ein Hochgeschwindigkeitsmotor, der in einem sauberen Gehäuse betrieben wird, legt möglicherweise Wert auf geringe Reibung und Wärmeentwicklung. Eine Maschine im Freien, die Staub und Feuchtigkeit ausgesetzt ist, erfordert möglicherweise einen stärkeren Schutz vor Verschmutzung. Daher gibt es keine allgemein beste Dichtungsanordnung.

Wie sind Belastung und Geschwindigkeit zu bewerten?

Last und Geschwindigkeit müssen zusammen betrachtet werden. An ein Lager, das bei mäßiger Drehzahl und mäßiger Belastung läuft, können ganz andere Anforderungen gestellt werden als an ein Lager, das kontinuierlich mit hoher Drehzahl läuft.

Derdynamische Tragzahlist wichtig bei der Bewertung der Lagerermüdungslebensdauer unter rotierender Last. Derstatische Tragzahlwird besonders relevant, wenn das Lager starken stationären Belastungen, Stoßbelastungen oder anderen Bedingungen ausgesetzt ist, die zu übermäßiger bleibender Verformung an den Kontaktpunkten führen können.

Für eine rotierende Maschine sollten Käufer Folgendes angeben:

• Kontinuierliche radiale Belastung
• Spitzenradiallast
• Axiallast und ihre Richtung
• Betriebsdrehzahl
• Start-Stopp-Frequenz
• Schock- und Vibrationsbedingungen
• Voraussichtliche Betriebsstunden
• Geforderte Zuverlässigkeit und Wartungsintervall

Es ist auch wichtig, ein Lager nicht einfach deshalb auszuwählen, weil seine maximale Drehzahl höher erscheint als die Nenndrehzahl der Maschine. Schmiermitteltyp, Dichtungsreibung, Innenspiel, Käfigdesign, Temperatur und Montagebedingungen können alle die tatsächliche Betriebsleistung beeinflussen.

Wie beeinflusst die Schmierung die Lagerlebensdauer?

Durch die Schmierung entsteht ein Schutzfilm zwischen den Roll- und Laufbahnoberflächen, der dazu beiträgt, Reibung, Verschleiß und Hitze zu reduzieren. Eine unzureichende Schmierung kann die Beschädigung der Oberfläche beschleunigen, während eine übermäßige oder ungeeignete Schmierung ebenfalls zu Problemen führen kann.

Berücksichtigen Sie bei der Auswahl von Fett oder Öl Folgendes:

• Betriebstemperatur
• Drehzahl
• Erwartete Belastung
• Umweltverschmutzung
• Erforderliches Nachschmierintervall
• Kompatibilität mit vorhandenen Schmiermitteln
• Herstellerempfehlungen

Abgedichtete Lager sind oft von Vorteil, wenn eine routinemäßige Nachschmierung schwierig ist, da das Lager mit einer entsprechenden Fettfüllung versorgt werden kann. Allerdings muss das Fett dennoch mit dem erwarteten Temperatur- und Drehzahlbereich kompatibel sein.

Mehr Fett ist nicht unbedingt besser. Eine Überfüllung kann die Aufwirbelung verstärken, die Betriebstemperatur erhöhen und den Widerstand erhöhen. Daher sollte die Schmierung als technischer Parameter und nicht nur als Wartungsaufgabe betrachtet werden.

Wie können Installationsprobleme verhindert werden?

Selbst ein hochwertiges Lager kann bei mangelhafter Installation vorzeitig ausfallen. Viele Lagerprobleme sind auf Montagekräfte, Verschmutzung, Wellenfehlausrichtung, falsche Passungen oder Schäden an den Dichtungen zurückzuführen.

1. Reinigen Sie den Arbeitsbereich.Halten Sie Schmutz, Metallpartikel, Feuchtigkeit und andere Verunreinigungen vom Lager fern.
2. Überprüfen Sie die Welle und das Gehäuse.Überprüfen Sie vor dem Einbau Abmessungen, Oberflächenbeschaffenheit, Grate und Beschädigungen.
3. Verwenden Sie die richtige Montagekraft.Die Installationskraft sollte auf den entsprechenden Ring ausgeübt und nicht über die Wälzelemente übertragen werden.
4. Vermeiden Sie Aufprallschäden.Durch direktes Hämmern auf Lagerringe oder Dichtungen können versteckte Mängel entstehen.
5. Ausrichtung überprüfen.Eine übermäßige Fehlausrichtung kann Vibrationen, Temperaturen und Laufbahnbelastungen erhöhen.
6. Überprüfen Sie die Drehung nach der Installation.Die Baugruppe sollte sich reibungslos und ohne ungewöhnlichen Widerstand oder Geräusche drehen lassen.
7. Befolgen Sie die Passformanforderungen des Geräteherstellers.Wellen- und Gehäusetoleranzen sollten den tatsächlichen Betriebsbedingungen entsprechen.

Für Produktionsumgebungen sind standardisierte Installationsverfahren wertvoll, da sie die Abweichungen zwischen Bedienern und Produktionschargen reduzieren.

Wie können häufige Lagerausfälle reduziert werden?

Ein nützlicher Grundsatz zur Fehlerbehebung besteht darin, das gesamte Lagersystem zu untersuchen, anstatt sofort das Lager selbst dafür verantwortlich zu machen. Wellengeometrie, Gehäusezustand, Schmierung, Maschinenausrichtung, Belastungen und Betriebsumgebung beeinflussen alle das Lagerverhalten.

Wo werden Rillenkugellager eingesetzt?

Die Vielseitigkeit von Rillenkugellagern erklärt, warum sie in so vielen mechanischen Systemen vorkommen. Typische Anwendungen sind:

• Elektromotoren:Stützt Rotorwellen und sorgt gleichzeitig für eine gleichmäßige und leise Drehung.
• Industriepumpen:Unterstützung rotierender Wellen unter Dauerbetriebsbedingungen.
• Ventilatoren und Gebläse:Bietet reibungsarme Unterstützung für schnell rotierende Komponenten.
• Getriebe:Unterstützt Wellen und Zahnräder bei gleichzeitiger Bewältigung kombinierter Radial- und Axialkräfte im Rahmen der Lagerkapazität.
• Fördersysteme:Unterstützung rotierender Rollen und Antriebskomponenten.
• Automotive-Systeme:Wird in ausgewählten Hilfs-, Getriebe-, Elektro- und rotierenden Baugruppen verwendet.
• Haushaltsgeräte:Unterstützt kompakte Motoren und rotierende Mechanismen.
• Landmaschinen:Wird in Geräten verwendet, bei denen eine zuverlässige Rotationsunterstützung erforderlich ist.
• Automatisierungsausrüstung:Geeignet für viele kompakte und kontinuierlich rotierende Mechanismen.

Die genaue Lagerkonfiguration sollte immer auf die tatsächliche Geschwindigkeit, Last, Umgebung und Maßanforderungen der Anwendung abgestimmt sein.

Warum Ningbo Demy (D&M) Bearings Co., Ltd. in Betracht ziehen?

Ningbo Demy (D&M) Bearings Co., Ltd.bietet Lagerlösungen für Kunden, die einheitliche Abmessungen, zuverlässige Rotationsleistung und anwendungsspezifische Konfigurationen benötigen. Die Produktpalette umfasst Rillenkugellager, die für Anwendungen in Industriemaschinen, Motoren, Pumpen, Automobilsystemen und anderen rotierenden Geräten entwickelt wurden.

Für internationale Käufer ist die Lieferantenfähigkeit wichtig, da es sich bei der Lagerbeschaffung nicht nur um den Kauf einer standardisierten Metallkomponente handelt. Konsistente Fertigung, Maßkontrolle, geeignete Materialauswahl, Prüfverfahren, Verpackung und Lieferzuverlässigkeit können sich alle auf die Gesamtbetriebskosten auswirken.

Berücksichtigen Sie bei der Bewertung eines Lieferanten Folgendes:

• Ob der Hersteller die erforderlichen Lagerserien und -abmessungen bereitstellen kann
• Ob Material- und Wärmebehandlungsanforderungen klar kontrolliert werden
• Ob Maßhaltigkeit und Laufleistung konsequent geprüft werden
• Ob Dichtungs- und Schmiermöglichkeiten zur Anwendung passen
• Ob OEM- oder kundenspezifische Anforderungen können besprochen werden
• Ob die Verpackung die Lager beim internationalen Transport schützt
• Ob technische Informationen vor dem Großeinkauf bereitgestellt werden können
• Ob der Lieferant bei Nachbestellungen eine gleichbleibende Qualität aufrechterhalten kann

Diese Faktoren werden besonders wichtig, wenn Lager in Produktionsanlagen verwendet werden, wo unerwartete Ausfallzeiten erheblich mehr kosten können als der ursprüngliche Komponentenpreis.

Was sollten Käufer vor der Bestellung bestätigen?

Bereiten Sie vor der Auftragserteilung eine prägnante technische Spezifikation vor. Dies trägt dazu bei, Missverständnisse zwischen dem Gerätehersteller, dem Ingenieurteam, der Einkaufsabteilung und dem Lagerlieferanten zu vermeiden.

1. Lagerbezeichnung oder erforderliche Abmessungen
2. Wellen- und Gehäuseabmessungen
3. Informationen zur radialen und axialen Belastung
4. Normale und maximale Drehzahl
5. Betriebstemperaturbereich
6. Umgebungsbedingungen
7. Bevorzugte Dichtungs- oder Abschirmungskonfiguration
8. Schmierungsanforderungen
9. Präzisions- oder Spielanforderungen
10. Gewünschte Menge und Lieferplan
11. Verpackungs- und Exportanforderungen

Wenn die genaue Lagernummer nicht bekannt ist, ist die Angabe der Betriebsparameter oft sinnvoller als die Schätzung eines Modells. Ein qualifizierter Hersteller kann dann die verfügbaren Optionen anhand der tatsächlichen Anwendung bewerten.

Häufig gestellte Fragen

Was ist der Hauptzweck eines Rillenkugellagers?

Sein Hauptzweck besteht darin, rotierende Wellen zu stützen und gleichzeitig die Reibung zu reduzieren. Es ist hauptsächlich für radiale Belastungen ausgelegt, kann aber innerhalb seiner Betriebsgrenzen auch axiale Belastungen in beide Richtungen aufnehmen.

Sind Rillenkugellager für Hochgeschwindigkeitsanwendungen geeignet?

Viele sind für Anwendungen mit relativ hohen Drehzahlen geeignet, die zulässige Drehzahl hängt jedoch von der Lagergröße, der Innenkonstruktion, der Schmierung, der Dichtungskonfiguration, der Präzision, der Temperatur und den Montagebedingungen ab. Ein abgedichtetes Lager kann eine andere praktische Geschwindigkeitsfähigkeit aufweisen als ein entsprechendes offenes Lager.

Was ist der Unterschied zwischen einem 2RS- und einem ZZ-Lager?

Eine 2RS-Konfiguration verwendet im Allgemeinen Gummidichtungen, während ZZ oder 2Z normalerweise auf Metallabschirmungen hinweist. Gummidichtungen bieten im Allgemeinen einen stärkeren Schutz vor Staub und Feuchtigkeit, während Metallabschirmungen eine geringere Reibung und eine gute Leistung in saubereren Umgebungen bieten können.

Kann ein Rillenkugellager axiale Belastungen aufnehmen?

Ja. Rillenkugellager können axiale Belastungen in beide Richtungen aufnehmen. Allerdings ist ihre axiale Kapazität durch die Lagergeometrie und die Betriebsbedingungen begrenzt, sodass Anwendungen mit erheblichen Axiallasten möglicherweise eine andere Lageranordnung erfordern.

Wie kann ich die richtige Lagergröße ermitteln?

Beginnen Sie mit dem Wellendurchmesser, den verfügbaren Gehäuseabmessungen, der erforderlichen Belastbarkeit, der Drehzahl, der Betriebstemperatur und den Umgebungsbedingungen. Wenn die Anwendung anspruchsvoll ist, geben Sie diese Parameter an den Lagerhersteller weiter, anstatt ein Modell nur aufgrund seiner Bohrungsgröße auszuwählen.

Warum wird ein Lager laut?

Mögliche Ursachen sind Verschmutzung, unzureichende oder übermäßige Schmierung, Beschädigung der Laufbahn, falsche Montage, Fehlausrichtung, zu großes Spiel oder ungeeignete Betriebsbedingungen. Geräusche sollten zusammen mit Vibrations-, Temperatur-, Installations- und Schmierdaten untersucht werden.

Wie lange hält ein Rillenkugellager?

Es gibt keinen einheitlichen Lebensdauerwert, der für jede Anwendung gilt. Die Lagerlebensdauer hängt von Belastung, Geschwindigkeit, Schmierung, Verschmutzung, Material, Betriebstemperatur, Installationsqualität und Wartung ab. Durch die richtige Auswahl und Installation kann die Betriebszuverlässigkeit erheblich verbessert werden.

Sind abgedichtete Lager wartungsfrei?

Abgedichtete Lager können den routinemäßigen Schmierbedarf erheblich reduzieren, sie sollten jedoch nicht als fehlersicher angesehen werden. Betriebsbedingungen, Installationsqualität, Verschmutzung, Temperatur und Maschinenbelastung müssen weiterhin kontrolliert werden.

Abschluss

A RillenkugellagerObwohl es sich um eine relativ kompakte Maschinenkomponente handelt, kann ihre Auswahl einen großen Einfluss auf die Zuverlässigkeit der Ausrüstung haben. Das richtige Lager sollte zur gesamten Anwendung passen, einschließlich Last, Geschwindigkeit, Temperatur, Umgebung, Abdichtung, Schmierung, Maßanforderungen und erwarteter Betriebslebensdauer.

Für rotierende Standardgeräte bieten Tiefrillenkonstruktionen eine hervorragende Balance aus geringer Reibung, Lastunterstützung, kompakter Bauweise und Anwendungsflexibilität. Um eine zuverlässige Leistung zu erzielen, ist jedoch mehr erforderlich als die Wahl einer bekannten Lagernummer. Ebenso wichtig sind korrekte Passungen, sauberer Einbau, geeignete Schmierung, ordnungsgemäße Abdichtung und regelmäßige Zustandsüberwachung.

Für OEMs, Händler, Wartungsteams und Hersteller von Industrieanlagen kann die Zusammenarbeit mit einem erfahrenen Lagerlieferanten die Spezifikation vereinfachen und das Risiko einer inkonsistenten Komponentenleistung verringern.Ningbo Demy (D&M) Bearings Co., Ltd.kann Kunden unterstützen, die zuverlässige Rillenkugellagerlösungen für unterschiedliche Maschinen und Betriebsbedingungen suchen.

Benötigen Sie Hilfe bei der Auswahl des richtigen Rillenkugellagers für Ihre Ausrüstung?Teilen Sie Ningbo Demy (D&M) Bearings Co., Ltd. Ihre Lagergröße, Last, Geschwindigkeit, Betriebsumgebung und Anwendungsanforderungen mit, um eine geeignete Lösung zu finden.Kontaktieren Sie unsBesprechen Sie noch heute Ihre Lageranforderungen und entwickeln Sie eine zuverlässige Lieferlösung.
